Калибр Руководство по эксплуатации

EAC ТР ТС

kalibrcompany.ru

После распаковки извлеките электролебёдку, проверьте целостность её кор-

пуса и комплектность поставки.

Прикрутите тремя болтами монтажную панель (рис.1 поз.7) к металлическо-

му основанию монтажной рамы барабана. Используя два крепёжных отверстия

в основании барабана и монтажной панели, закрепите лебёдку на подходящем

основании, способном с двукратным запасом выдержать максимальное тяговое

усилие при работе. Открыв крышку отсека в правой части корпуса, вставьте ште-

керы пульта управления и проводов с зажимами в соответствующие разъёмы

на корпусе.

Подсоедините зажимы проводов (рис.1 поз.6) к клеммам АБ соблюдая по-

лярность: красный провод к положительной, чёрный (синий) к отрицательной.

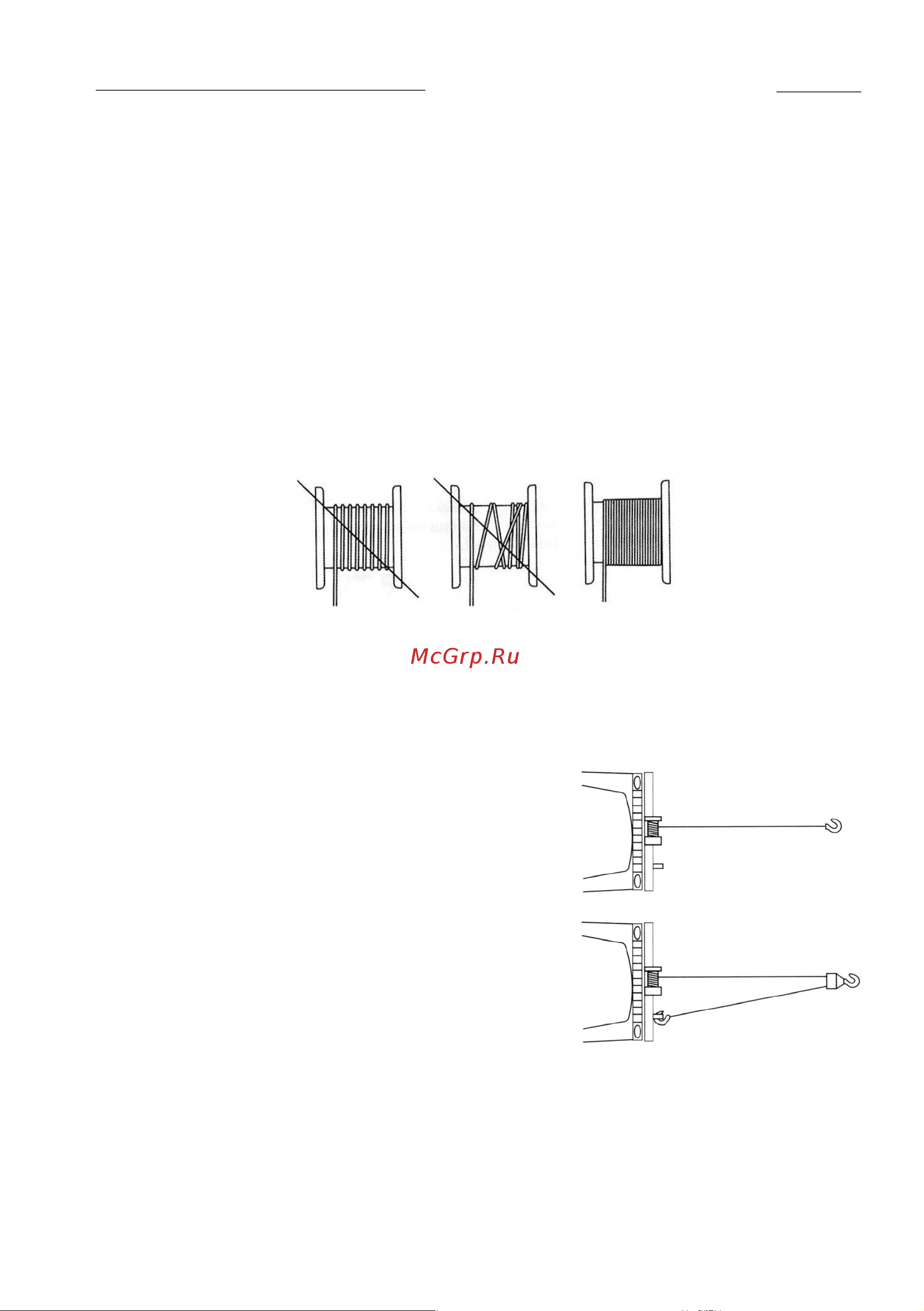

Убедитесь, что трос электролебёдки правильно намотан на барабан (рис.1

поз.2), как показано на рис.2.

В зависимости от массы перемещаемого груза (автомобиля) выберите один

из двух возможных вариантов использования электролебёдки: без полиспаста

(вариант №1) или с полиспастом (вариант №2), как показано на рис.3.

При работе по первому варианту груз (ав-

томобиль) перемещается тросом с основным

крюком (рис.1 поз.4).

Вариант с полиспастом позволяет повысить

грузоподъёмность электролебёдки в два раза,

однако тяговое усилие и скорость перемеще-

ния уменьшатся тоже в два раза.

При работе по второму варианту груз (авто-

мобиль) перемещается через блок полиспаста.

При выборе блока полиспаста (в комплект

поставки не входит) учитывайте максимальное

тяговое усилие лебёдки.

6.2 Порядок работы:

- перед началом работы визуальным осмо-

тром проверьте целостность всех узлов лебёд-

ки, затяжку всех резьбовых соединений;

- подготовьте место крепления крюка (крюка полиспаста) на предмете, кото-

рый будете подтягивать (автомобиле);

рис.2

вариант №1

вариант №2

рис.3
