1. Описание и работа

1.1 Назначение изделия

Лебедка электрическая предназначена для обеспечения подъемно-транспортных действий при строительных, монтажных и

других работах, а также для комплектации подъемных устройств.

Условия для работы с лебедкой:

 Температура окружающей среды от -20 до +40 С.

 Окружающая среда – невзрывоопасная.

 Рабочее положение – крепление на горизонтальной или вертикальной площадке с помощью анкерных болтов под

навесом.

 Исполнение лебедок для регионов с умеренным климатом – У2.

 Режим работы – легкий.

Режим работы S3-20 % - 10 минут: Режим S3 является

кратковременным и прерывистым. Это значит, что в течении 10 минут таль может

работать 20 % от этого времени, т.е. 2 мин. Остальные 8 минут она должна

отдыхать.

1.2 Основные характеристики

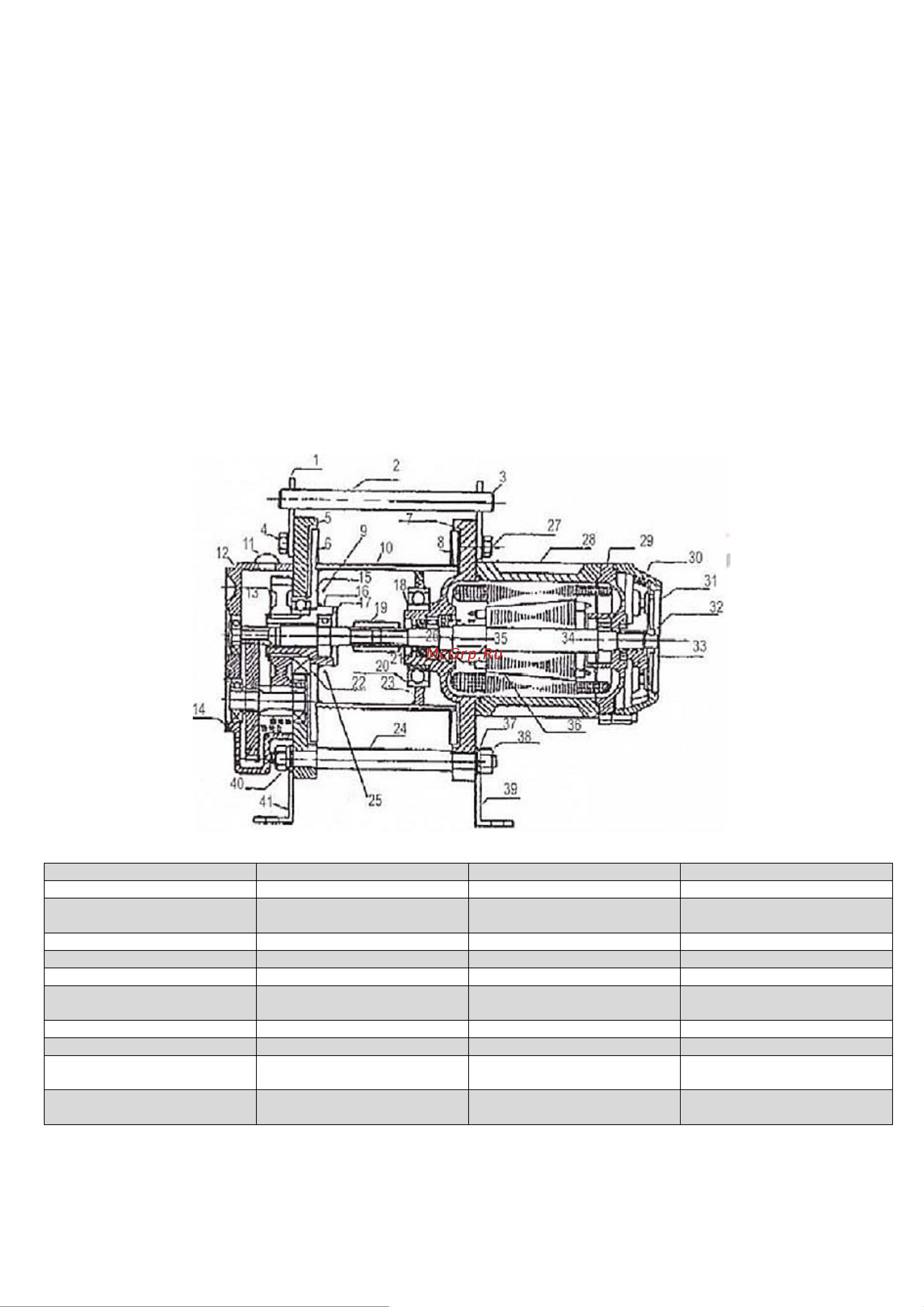

Лебедка состоит из двигателя, барабана, редуктора, переключателя движения и рамы. Вал двигателя, обеспечивающего

подъем и спуск, соединен с валом редуктора, второй вал которого непосредственно вращает с барабан. Управление подъемом и

спуском осуществляется с помощью переключателя.

1. Проушина

12. Корпус

23. Поддерживающие кольцо

34. Подшипник (204)

2. Соединительный штифт

13. Редуктор

24. Опорная шпилька

35. Пружина

3. Шплинт

14. Подшипник (204)

25. Отверстие для индукции

каната

36. Конусообразный ротор

4. Болт

15. Перегородка

26. Подшипник (U20)

37. Шайба

5. Боковая пластина

16. Оболочка

27. Болт

38. Гайка М16

6. Перегородка

17. Подшипник (204)

28. Корпус статора

39. Кронштейн опоры

7. Задняя стенка

18. Кольцо

29. Задняя часть защитного

кожуха

40. Гровер шайбы

8. Перегородка

19. Соединение

30. Крышка тормоза

41. Кронштейн опоры

9. Отверстие для каната

20. Войлочная прокладка

31. тормозная пластина

10. Направляющий ролик

(канатоукладчик)

21.Подшипник

32. Гайка регулировки

тормоза

11. Колпачок маслозаливного

отверстия

22. Подшипник

33. 3-М5
