затянуть болтом;

- вращением (по часовой стрелке) рукоятки (рис.8 поз.7), опустить диск в

нижнее положение;

- установить на место вставку стола, закрепить на расклинивающем ноже

верхний защитный кожух.

Перед установкой диска внимательно осмотреть его на предмет трещин, де-

формаций. После установки диска включить пилу на холостом ходу и в течение

минуты проверить, что диск вращается без биений и повышенной вибрации.

4.1.7 Установка угла наклона диска и глубины реза (см. рис.8):

Установка угла наклона диска:

- ослабить ручку фиксации (рис.8 поз.7) угла наклона поворотом против ча-

совой стрелки;

- вращением маховика (рис.8 поз.9) выставить угол наклона диска, совместив

стрелку-указатель (рис.8 поз.9-2) с нужным показанием шкалы (рис.8 поз.9-1);

- зафиксировать выбранный угол наклона, затянув ручку (рис.8 поз.7) пово-

ротом по часовой стрелке.

Установка глубины реза

Вращением рукоятки (рис.8 поз.7) выставляется нужная высота пильного

диска, в зависимости от толщины заготовки:

- вращение по часовой стрелке – увеличение глубины реза (диск поднима-

ется);

- вращение против часовой стрелки – уменьшение глубины реза (диск опу-

скается).

После установки глубины рекомендуется провести пробный рез.

ВНИМАНИЕ! Качественный, чистый рез получается тогда, когда пиль-

ный диск выступает над верхней плоскостью заготовки на 3 – 6 мм.

4.1.8 Перед началом работы, при отключённой от сети пиле необходимо про-

верить:

7 – ручка фиксации наклона диска;

8 - ручка регулировки высоты диска;

9 - маховик установки наклона диска;

(9-1) – шкала угла наклона;

(9-2) – стрелка-указатель угла наклона.

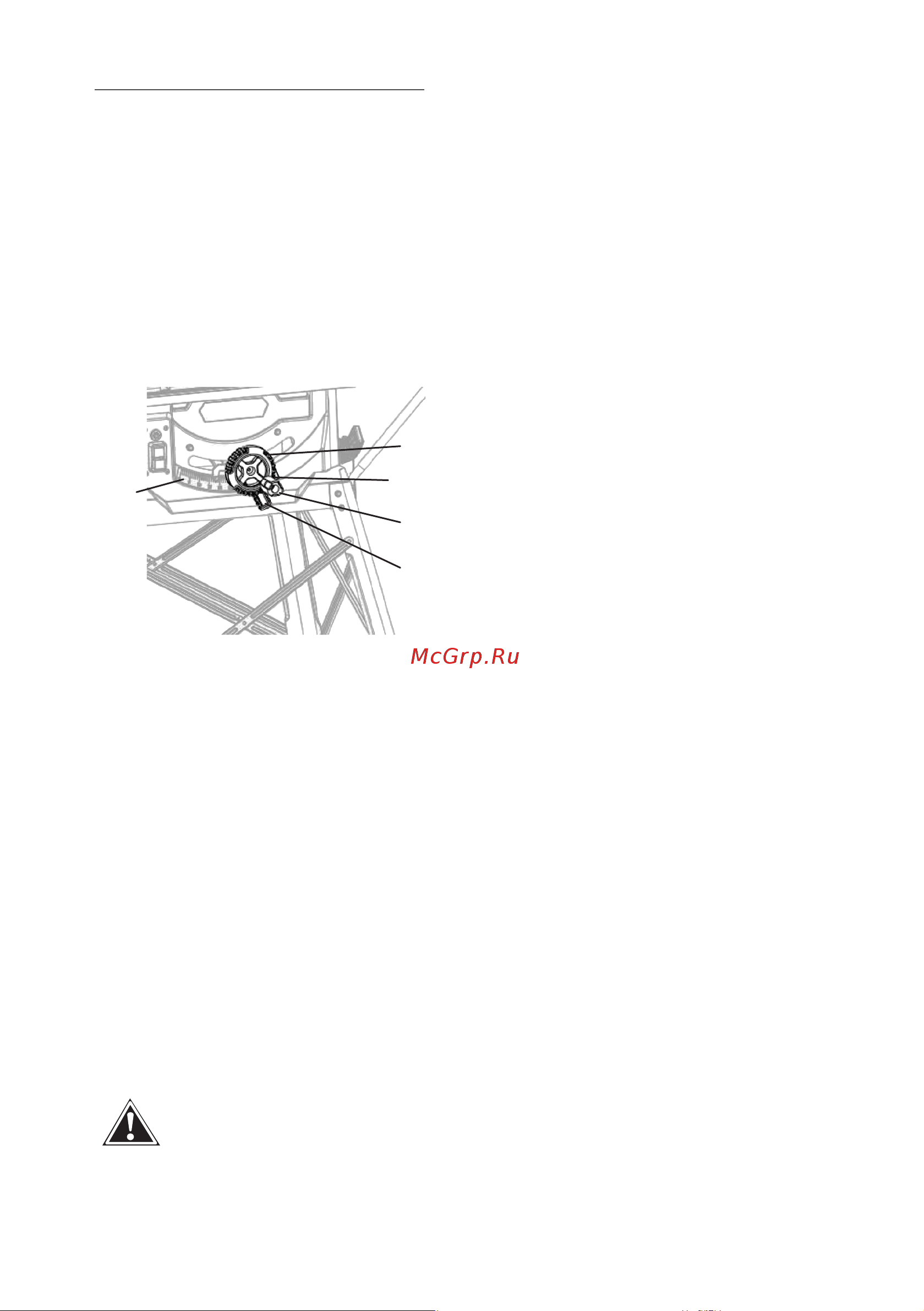

рис.8

9-1

9-2
