Калибр Руководство по эксплуатации

www.kalibrcompany.ru 5

3.2 Основные элементы пилы (двигатель с редуктором, перемещаемая плита

крепления двигателя, механизмы наклона и подъёма диска, нижний защитный

кожух) размещены в металлическом корпусе (рис.1 поз.24). На шпиндель ре-

дуктора, между опорным и зажимным фланцами, крепится пильный диск (рис.1

поз.21). На верхнем защитном кожухе (рис.1 поз.14) нанесена стрелка, указыва-

ющая направление вращения диска.

3.3 Для установки распиливаемой заготовки в нужном положении, на на-

правляющей планке (рис.1 поз.12) нанесена метрическая шкала, для установки

планки параллельного упора (рис.1 поз.18) на нужном расстоянии от пильного

диска. Заготовка размещается на рабочем столе (рис.1 поз.16) в нужном поло-

жении с помощью планки параллельного (рис.1 поз.18-4) или, установленного

в один из пазов (рис.1 поз.23) рабочего стола, углового упора (рис.1 поз.13).

Распиливаемая заготовка подаётся оператором по рабочему столу к пильному

диску вручную.

3.4 Выключатель – магнитный пускатель (рис.1 поз.10) расположен на корпу-

се пилы. Он имеет две кнопки: зелёная с символом «I» - включение двигателя и

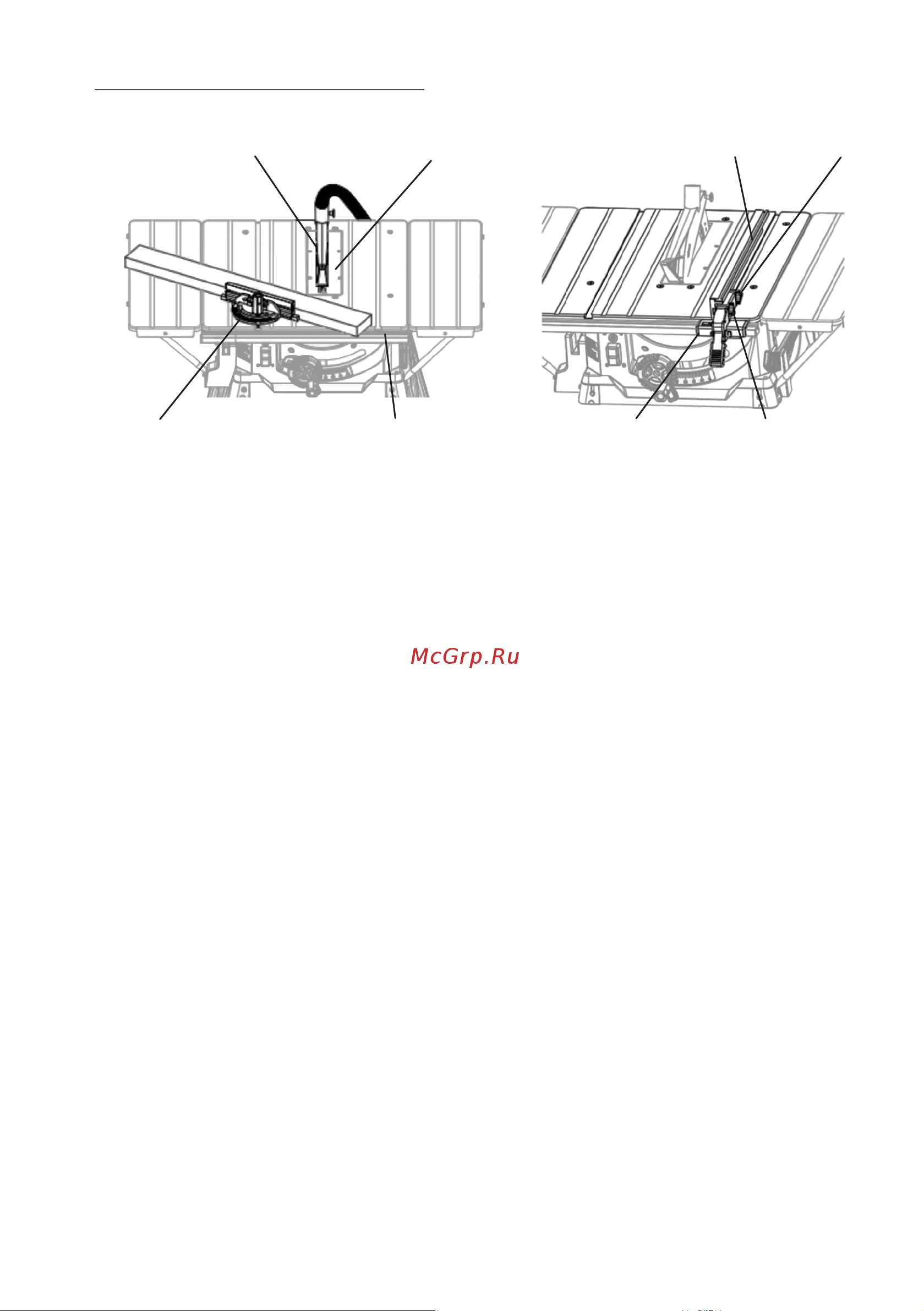

1 – ключи гаечные; 2 – толкатель; 3 – ножка (резиновая); 4 – стойка опорная;

5, 6 – поперечины опорные; 7 – ручка фиксации наклона диска; 8 - ручка регу-

лировки высоты диска; 9 - маховик установки наклона диска; 10 - выключатель

(магнитный пускатель); 11 – автоматический выключатель; 12 – планка со шка-

лой направляющая; 13 – упор угловой с транспортиром; 14 – кожух защитный

пильного диска; 15 – патрубок отвода опилок; 16 – рабочий стол; 17 - упор

крепления дополнительного стола; 18 – упор параллельный: (18-1) – кронштейн

с ручкой фиксации, (18-2 и 18-3)-винты крепления кронштейна к планке, (18-4)

– планка упора параллельного; 19 – стол дополнительный; 20 – нож раскли-

нивающий; 21 – диск пильный; 22 – вставка стола; 23 – паз установки упора

углового; 24 – корпус; 25 – винт крепления верхнего защитного кожуха.

рис.1

1213

18-1 18-2

18-318-4
