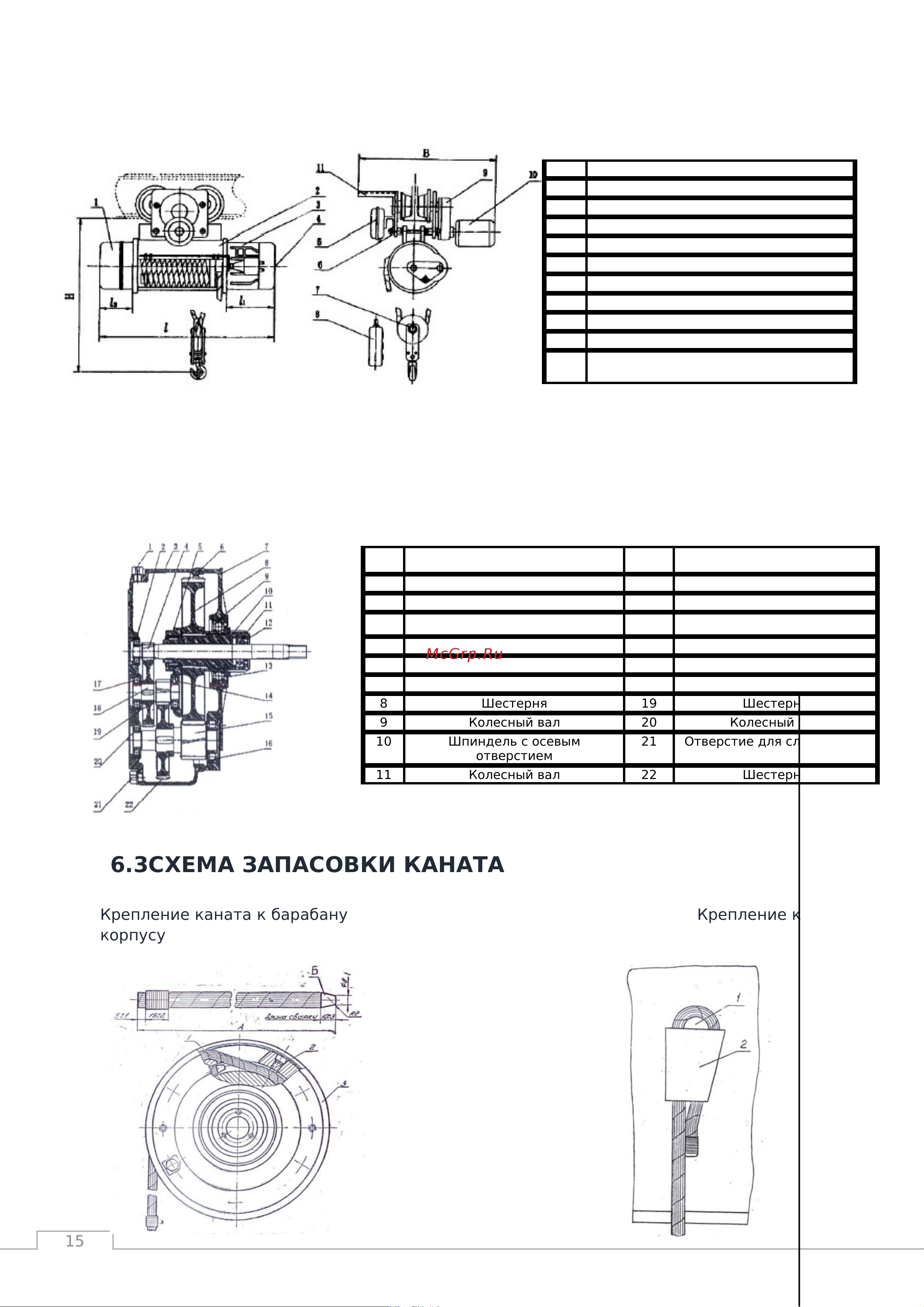

6. СХЕМА ТАЛИ ЭЛЕКТРИЧЕСКОЙ

6.1 ОБЩИЙ ВИД ТЕЛЬФЕРА ТИПА CD/MD

6.2.УСТРОЙСТВО РЕДУКТОРА ТАЛИ ТИПА CD/MD

6.3СХЕМА ЗАПАСОВКИ КАНАТА

Крепление каната к барабану Крепление каната к

корпусу

3 Редуктор подъемного механизма

2 Роликовый механизм

3 Механизм тормозов

4 Поднимающий двигатель

5 Электрический шкаф

6 Держатель механизма подъема

7 Подвеска грузовая

8 Пульт управления

9 Редуктор механизма перемещения

10 Двигатель перемещения

Направляющая кабеля

электропитания

1 Масляный канат 12 Масляный затвор

2 Колесный вал 13 Масляный затвор

3 Крышка редуктора 14 Колесный вал

4 Ось шестерни 15 Ось шестерни

5 Колесный вал 16 Колесный вал

6 Кольцевой уплотнитель 17 Колесный вал

7 Корпус редуктора 18 Ось шестерни

8 Шестерня 19 Шестерня

9 Колесный вал 20 Колесный вал

10 Шпиндель с осевым

отверстием

21 Отверстие для слива масла

11 Колесный вал 22 Шестерня
