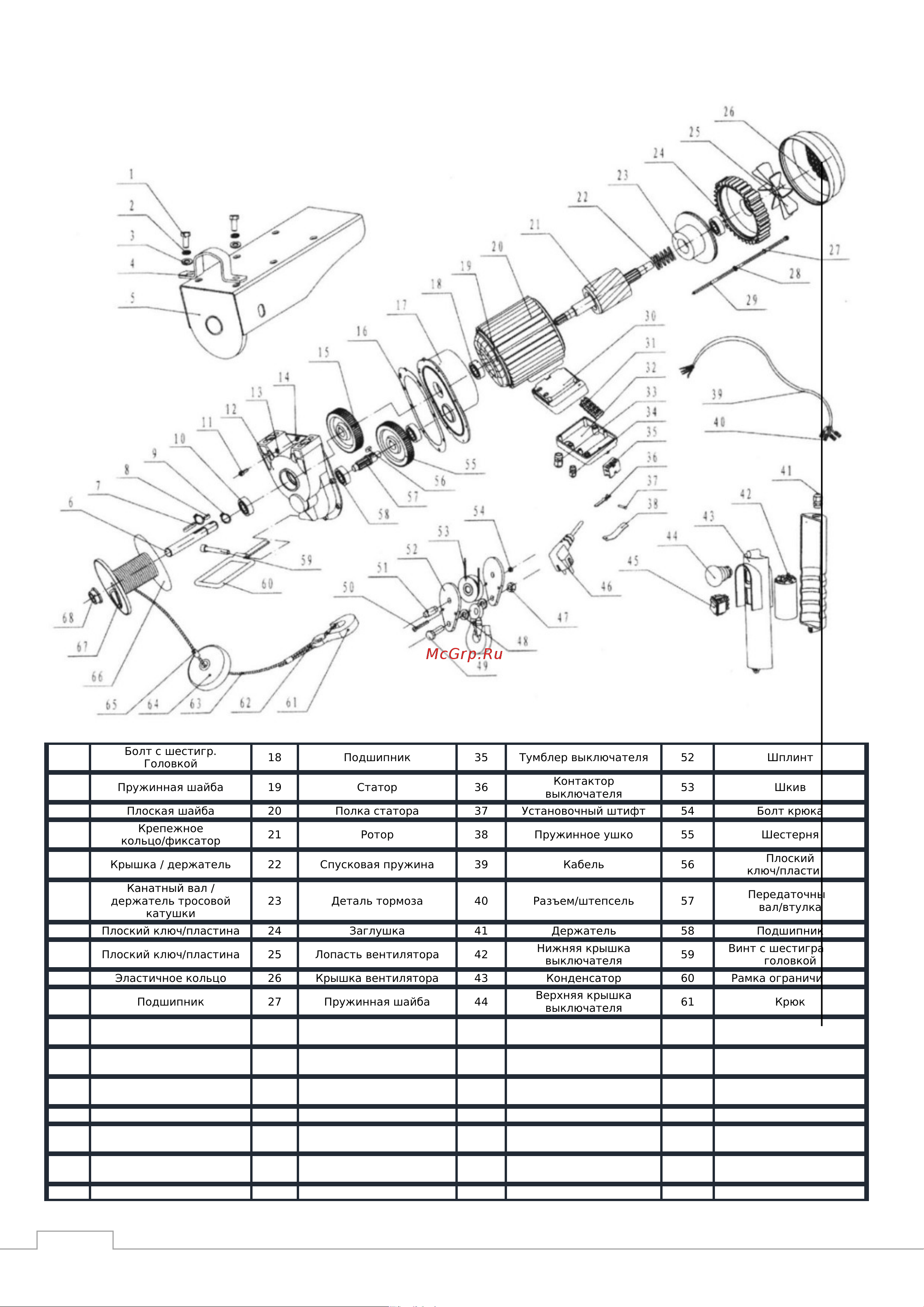

6. СХЕМА ТАЛИ ЭЛЕКТРИЧЕСКОЙ МИНИ
1
Болт с шестигр.
Головкой
18 Подшипник 35 Тумблер выключателя 52 Шплинт
2 Пружинная шайба 19 Статор 36
Контактор
выключателя
53 Шкив
3 Плоская шайба 20 Полка статора 37 Установочный штифт 54 Болт крюка
4
Крепежное
кольцо/фиксатор
21 Ротор 38 Пружинное ушко 55 Шестерня
5 Крышка / держатель 22 Спусковая пружина 39 Кабель 56
Плоский
ключ/пластина
6
Канатный вал /
держатель тросовой
катушки
23 Деталь тормоза 40 Разъем/штепсель 57
Передаточный
вал/втулка
7 Плоский ключ/пластина 24 Заглушка 41 Держатель 58 Подшипник
8 Плоский ключ/пластина 25 Лопасть вентилятора 42
Нижняя крышка
выключателя
59
Винт с шестигранной
головкой
9 Эластичное кольцо 26 Крышка вентилятора 43 Конденсатор 60 Рамка ограничитель
10 Подшипник 27 Пружинная шайба 44
Верхняя крышка
выключателя
61 Крюк
11
Винт с шестигранной
головкой
28 Плоская шайба 45
Переключатель
вкл/выкл
62
Наконечник
каната/узел троса
12 Корпус коробки передач 29
Болт с шестигр.
головкой
46 Вилка 63 Стальной трос
13 Пружинная шайба 30
Распределительная
коробка
47 Контргайка 64 Блок
14 Плоская шайба 31 Клемма 48 Шайба крюка 65 Алюминиевая трубка
15 Шестерня 32 Крышка 49
Болт с шестигр.
головкой
66 Крыло катушки
16 Подкладка 33 Держатель 50
Болт с шестигр.
головкой
67 Катушка
17 Передняя крышка 34 Держатель 51 Колесная ось 68 Втулка/Изолятор
