Барабан

Барабан приводится в движение центрично посредством эвольвентного шлицевого соединения с помощью полого вала,

исходящего от планетарного редуктора. Полый вал и второе водило планетарного редуктора установлены на подшипниках

качения, расположенных на чугунном фланце планетарного редуктора. Эти подшипники с помощью шлицевого соединения

поддерживают барабан со стороны редуктора. С другой стороны, барабан установлен на подшипниках на переднем щите

электродвигателя. Канат укрепляется на барабане в специальном внутреннем канале с помощью трех-пяти винтов.

Канатоукладчик

Канатоукладчик служит для направления и укладки каната в каналы барабана. Он состоит из чугунной направляющей

гайки, которая передвигается по каналам барабана и прижимного кольца из листовой стали, затянутого на канате с помощью

цилиндрических пружин.

На направляющей гайке смонтирован направляющий сегмент, который соединяет два ее конца и выводит канат в окошко

несущего корпуса, а также воздействует на концевой выключатель посредством рычажной системы.

Корпус

Объединяющим звеном электротельфера, которое служит для связи всех остальных узлов, является корпус. Два стальных

фланца прочно приварены к корпусу из стального листа. К одному фланцу корпуса смонтирован планетарный редуктор, к

другому – электродвигатель. В корпусе смонтирован барабан.

Подвеска с крюком

Подвеска, крюк, снабженный предохранителем, и барабан сконструированы, в соответствии с современными

международными требованиями.

Электрооборудование

Электротельфер нормально питается напряжением 380в при 50гц. Управление электродвигателями осуществляется посредством

контакторов. Управление контакторами происходит с помощью висящего концевого выключателя. В концевом выключателе

осуществляется электрическая блокировка между выключателями для различных направлений движения подъемного механизма

и электрической тележки.

В схеме управления предусмотрены концевые выключатели цепи управления с двумя последовательными контактами для

двух направлений движения крюка – подъема и спуска и концевые выключатели для механизма передвижения. При включении

концевого выключателя в данном направлении, движение крюка в обратном направлении не блокируется.

Питание током электротельфера осуществляется с помощью кабельного питания (рисунок 2).

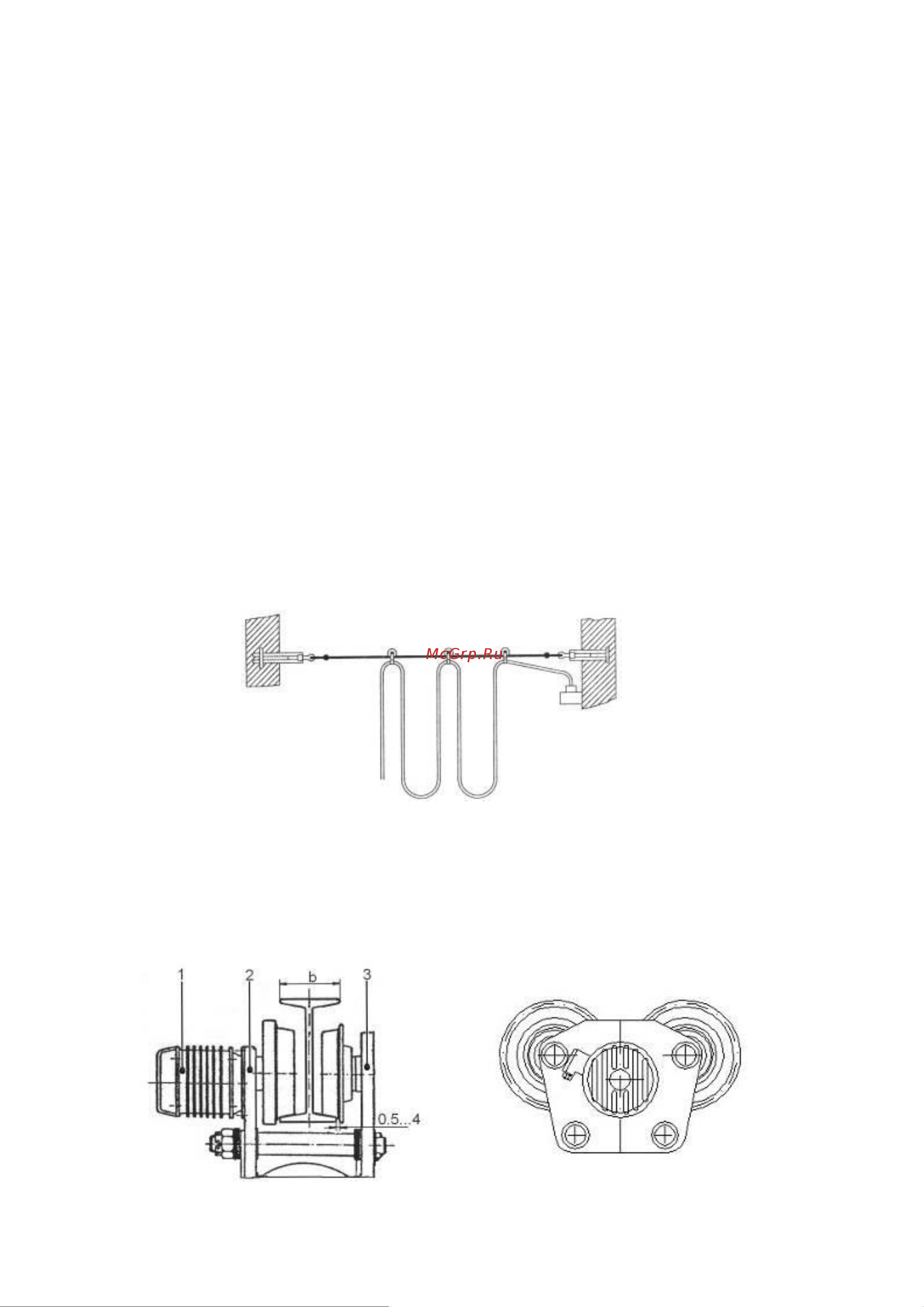

Рисунок 2. Кабельное питание.

Механизм передвижения подъемного механизма (монорельсовая ходовая тележка)

При использование ходовых тележек нужно соблюдать предписания завода-изготовителя при выборе номера профиля,

отмеченного в паспорте электротельфера. Недопустимо использование тележек на дорогах с меньшим профилем, чем указано в

предписании, или с меньшим радиусом закругления пути. При изгибе рельсового пути необходимо следить, чтобы получились

чистые кривые (с постоянными радиусами); наклон рельсового пути не должен быть больше 3%; монорельсовый путь должен

быть свободен, движению тельфера ничего не должно препятствовать. Закрепляющие приспособления балок, головки болтов,

крепежные планки и др. не должны препятствовать движению монорельсовой тележки.

Рисунок 3. Ходовая тележка.

1 – электродвигатель; 2 – ведущая боковина; 3 – ведомая боковина.
