1. Описание и работа
1.1 Назначение изделия
Электрическая таль предназначена для подъема, удержания в поднятом положении и опускания груза массой от 0,25 т до
0.8 т при ремонтных, монтажных и строительных работах. Механизм подъема приводится в движение с помощью электродвигателя.
Грузовой мотор: используется однофазный конденсаторный двигатель с магнитным устройством, изоляция по классу В.
Магнитное устройство имеет конструкцию тормоза и предназначен для защиты оборудования.
Редуктор: используется трехступенчатый тройной редуктор. Зубчатое колесо и вал выполнены из высококачественной
термообработанной закаленной стали. Мотор и редуктор объединены в единый узел. Корпус, выполненный из литого алюминия,
очень компактен и аккуратен на вид.
Барабан намотки троса: барабан намотки приварен к бесшовной трубе из высококачественной стали, внутри трубы
монтирован мотор.
Рама выполнена из литой высококачественной листовой стали. Рама предназначена для защиты и крепления
электрического шкива.
Крюк выполнен из высококачественной углеродистой стали. При монтаже шкива вес крюка увеличивается вдвое.
Подвеска: устройство подвеса при помощи крюка из высококачественного углеродистой стали, подвесной траверсы и
дополнительного крюка для защиты. Двойной подвес груза эффективно гарантирует защиту от случайного соскальзывания.
Устройство автоматической намотки троса: данное устройство позволяет полностью исключить растяжение стального троса,
обеспечивать равномерную и тугую намотку троса и, следовательно, устранить случайное сдавливание или перегибы, что в целом
значительно увеличивает срок службы стального троса свыше, чем на 30000 циклов.
Ручка управления на блоке управления установлен двухпозиционный переключатель, предназначенный для подъема и
опускания крюка. Кроме того, имеется предохранительный переключатель, предназначенный для остановки оборудования в
экстренном случае.
Устройство верхнего и нижнего ограничения положения:
Во время подъема груза происходит контакт с ограничительным кольцом/концевым выключателем, и
выключатель автоматически размыкает цепь в целях безопасности.
Во время опускания грузка, стальной трос разматывается, после того, как происходит контакт с тормозом нижнего
положения, тормоз троса активируется. Для обеспечения безопасности активируется коммутирующий контакт для
размыкания цепи и остановки оборудования.
1.2 Основные характеристики

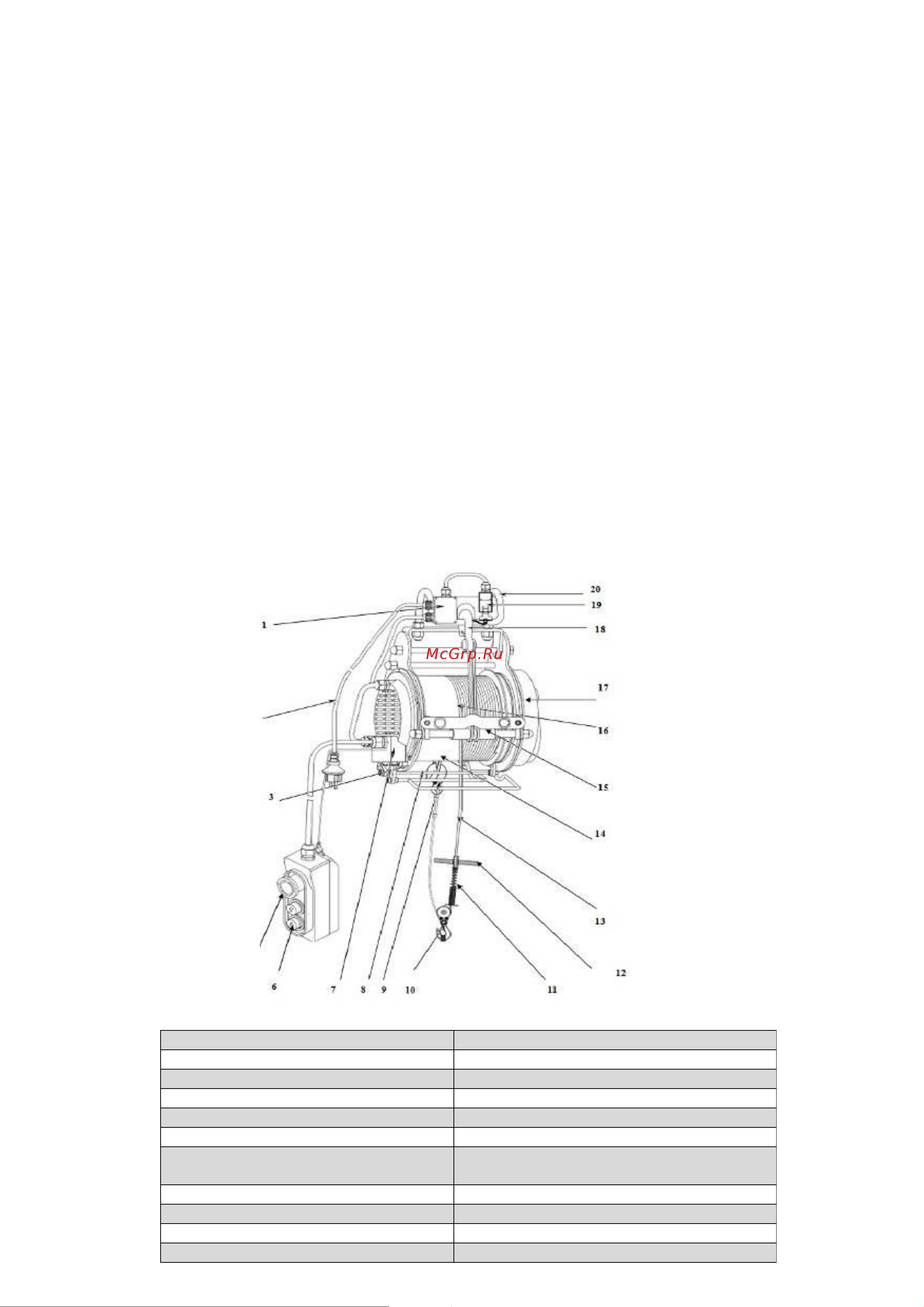

Рисунок 1. Общий вид тали электрической модель YT-JZX.
Название детали
Название детали
1. Распределительный блок
11. Блок ограничителя хода пружины
2. Вилка и сетевой шнур
12. Ограничитель веса
3. Нижний упор для ограничителя хода
13. Стальной кабельный трос
4. Кабель подключения рукоятки
14. Двухпроводное устройство подвеса крюка
5. Аварийный остановка
15. Устройство автоматической намотки троса
6. Рукоятка управления с основным
переключателем (положение вверх/вниз)
16. Узел барабана для намотки троса
7. Коммутационная коробка
17. Редуктор
8. Узел верхнего упора для ограничителя хода
18. Крюк дополнительной защиты
9. Грузовой крюк
19. Предохранительный выключатель
10. Крюк со шкивом
20. Рама подвеса крюка
