 Аварийный останов предназначен для немедленной остановки лебедки в аварийной ситуации или с целью защиты от

перезапуска. Для возвращения оборудования в рабочее положение необходимо сначала повернуть кнопку останова по часовой

стрелке, чтобы разблокировать красный ключ. После этого лебедка переключается в рабочее положение.

 Конструкция данной электролебедки включает в себя ограничители хода. Когда грузовой крюк поднимает груз в верхнее

положение, ограничитель касается концевого кронштейна, микровыключатель на верхнем кронштейне может разрывать цепь для

выключения мотора, с целью обеспечения безопасности при работе. При опускании грузового крюка вниз с использованием почти

полной длины троса, микровыключатель нижнего концевого кронштейна срабатывает и размыкает цепь для остановки мотора.

 Внимание! Если трос был размотан до точки маркировки, необходимо остановить лебедку. Размотка троса далее

маркировки предельной длины не допускается ни при каких условиях '

 Если после включения лебедка не начинает подъем груза немедленно, необходимо сразу отключить устройство для

предотвращения риска неисправностей и несчастных случаев.

 Необходимо убедиться в том, что груз надежно закреплен на грузовом крюке. Во время работы рекомендуется

поддерживать максимально возможное расстояние между грузом и стальным тросом.

 Во время опускания груза необходимо помнить о том, что электрическая лебедка может продолжать разматывать трос на

несколько сантиметров после ее остановки. Таким образом, рекомендуется учитывать эту особенность при остановке

оборудования.

 Необходимо убедиться в том, что стальной трос смещается в сторону не больше, чем на 15°. Данная электролебедка

может работать с одинарным или двойным тросом, в связи с чем номинальная допустимая грузоподъемность (см. пункт 1.2

Технические характеристики) может изменяться.

 После распаковки оборудования необходимо проверить и убедиться в том, что все детали и принадлежности

соответствуют направлению. Необходимо убедиться в том, что на лебедке нет каких-либо вмятин или повреждений, на кабельных

соединениях отсутствуют какие-либо повреждения, и на моторе нет следов воздействия дождя или воды.

 После подключения источника питания необходимо выполнить подъем и опускание шкива в холостом режиме. Также

подъем и опускание можно выполнять во время тестового запуска. Если во время первого запуска движение крюка стабильно, и

тормоз работает без рывков, можно провести тестирование шкива с балластной нагрузкой.

 Температура в рабочей зоне должна быть в пределах 50- 40°С. Высота над уровнем моря должна быть менее 1000 м.

Влажность должна составлять 30-95%.

 Температура при хранении и транспортировке должна составлять от -25°С до 55°С.

Перегрузка

Данная электрическая лебедка не предназначена для непрерывной эксплуатации. Мотор имеет защиту от перегрузки и

перегрева в виде термореле. При превышении допустимого рабочего времени температура мотора повышается, и термореле

отключает лебедку. После фазы охлаждения термореле автоматически включает лебедку обратно.

При эксплуатации электролебедки для небольших грузов время работы оборудования увеличивается, а время охлаждения

сокращается.

Внимание! Если оборудование находится под воздействием прямого солнечного света, температура корпуса будет

существенно подниматься, что также значительно сокращает рабочее время. Таким образом, существует вероятность, что

термореле активируется уже через небольшой период работы и отключит оборудование. После этого необходимо дождаться

полного охлаждения лебедки.

Работа с двойным тросом

Необходимо ослабить гайки на трех винтах, установленных на дополнительном грузовом крюке и снять крышку кожуха

сбоку. Установить стальной трос вокруг вала и установить пластину и гайки на место. При этом необходимо убедиться в том, что

грузовой крюк/вал надежно закреплены.

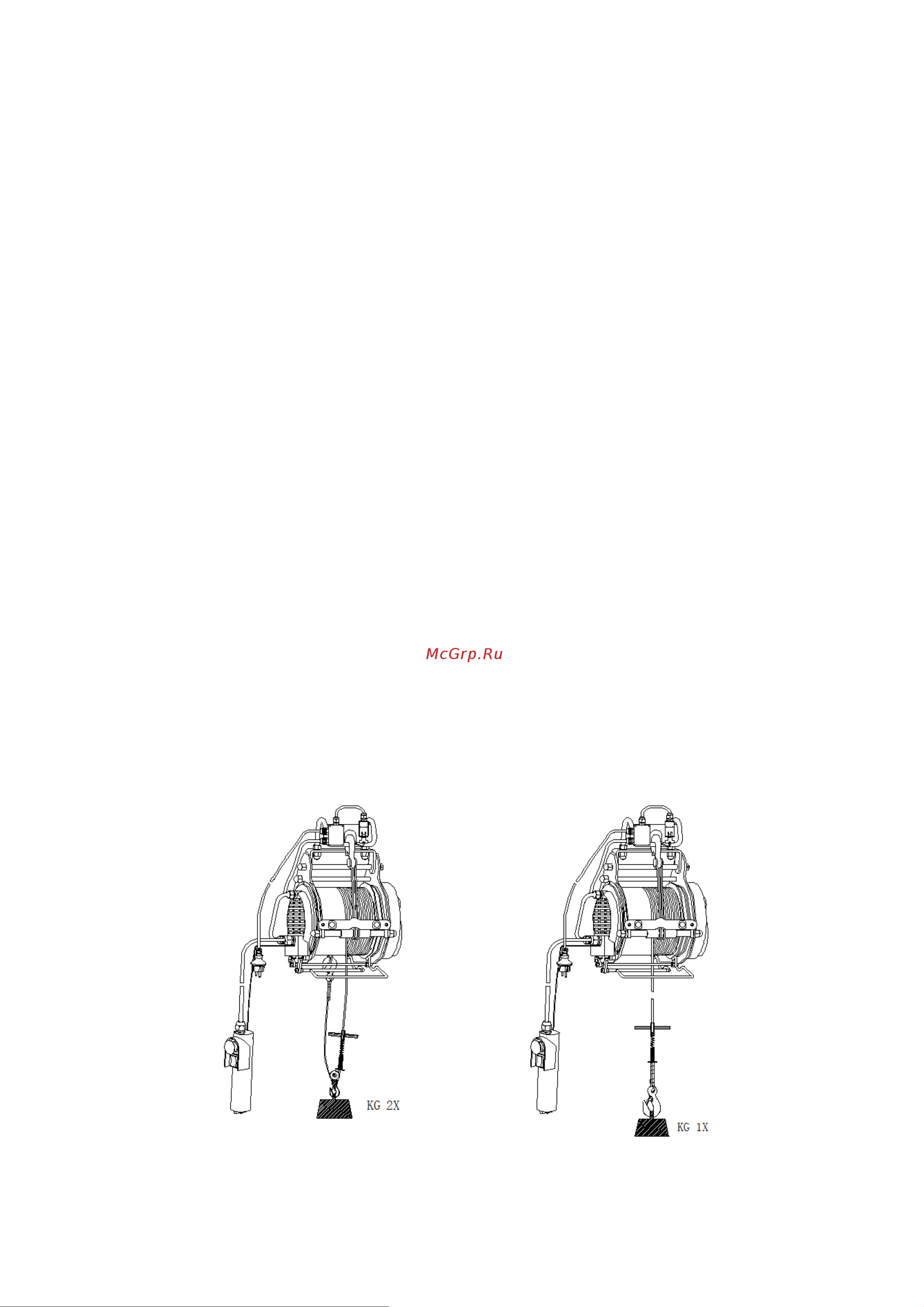

Следует вставить грузовой крюк, присоединенный к тросу в кронштейн для крюка на монтажном корпусе (рисунок 4).

Рисунок 4. Установка двойного троса.
