ТАЛЬ ЭЛЕКТРИЧЕСКАЯ КАНАТНАЯ МОДЕЛЬ CD1/MD1

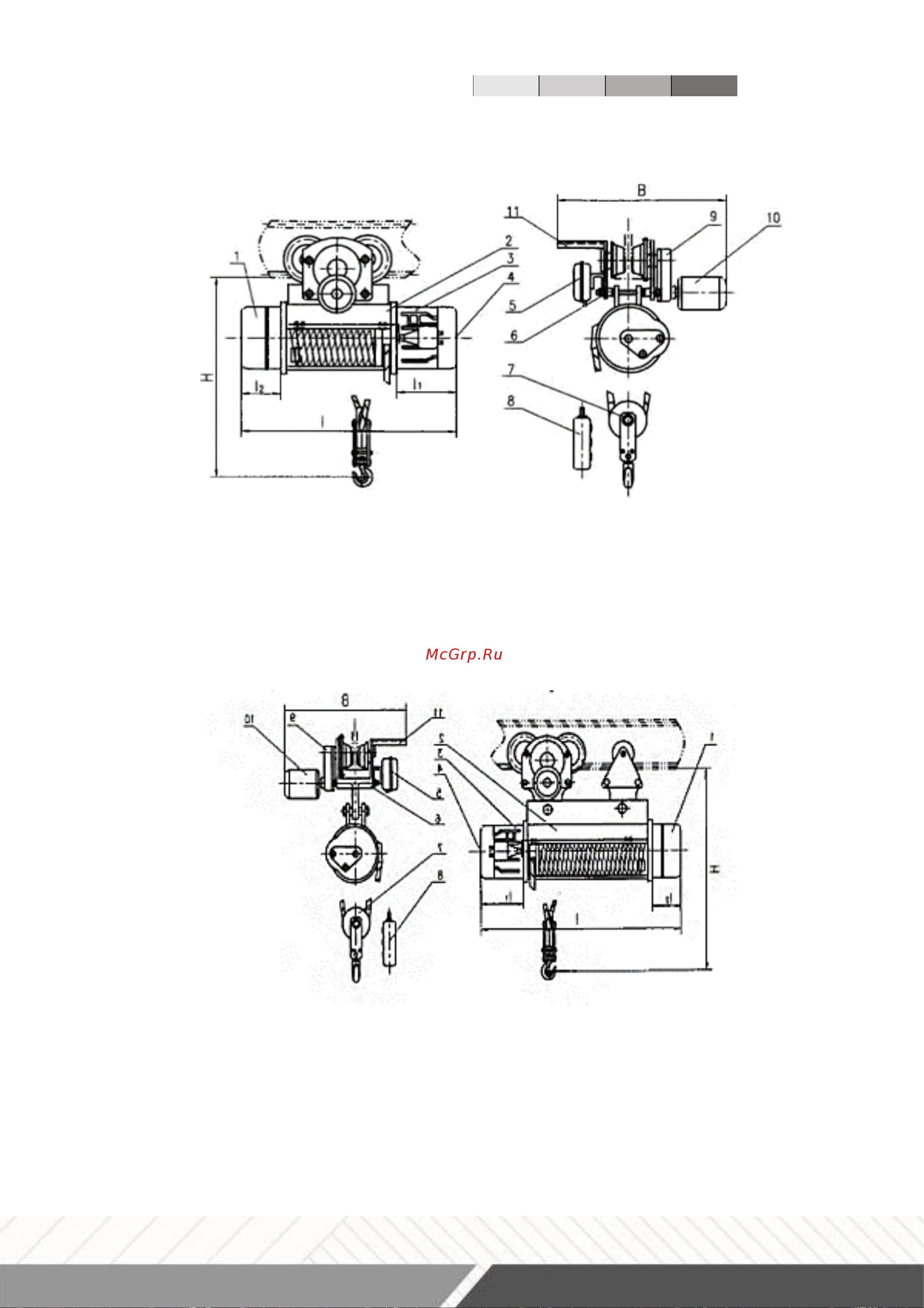

4. Чертеж внешней конструкции

Рис.3 - Электрическая таль CD1 0.5-5 т, 6-9 м

1. редуктор скорости подъемного механизма; 2. наматывающий барабан;

3. двигатель для перемещения в вертикальной плоскости; 4. регулятор тормоза;

5. электропроводка; 6. электрическая тележка; 7. подъемный крюк; 8. пульт

9. редуктор скорости ходового механизма; 10. двигатель для перемещения в

вертикальной плоскости; 11. суппорт вводного кабеля

Рис.4 - Электрическая таль CD1 0.5 - 5 т, 12 – 36м

1. редуктор скорости подъемного механизма; 2. наматывающий барабан;

3. двигатель для перемещения в вертикальной плоскости; 4. регулятор тормоза;

5. электропроводка; 6. электрическая тележка; 7. подъемный крюк; 8. пульт;

9. редуктор скорости ходового механизма; 10. двигатель для перемещения в

вертикальной плоскости; 11. суппорт вводного кабеля
