ТАЛЬ ЭЛЕКТРИЧЕСКАЯ КАНАТНАЯ МОДЕЛЬ CD1/MD1
34

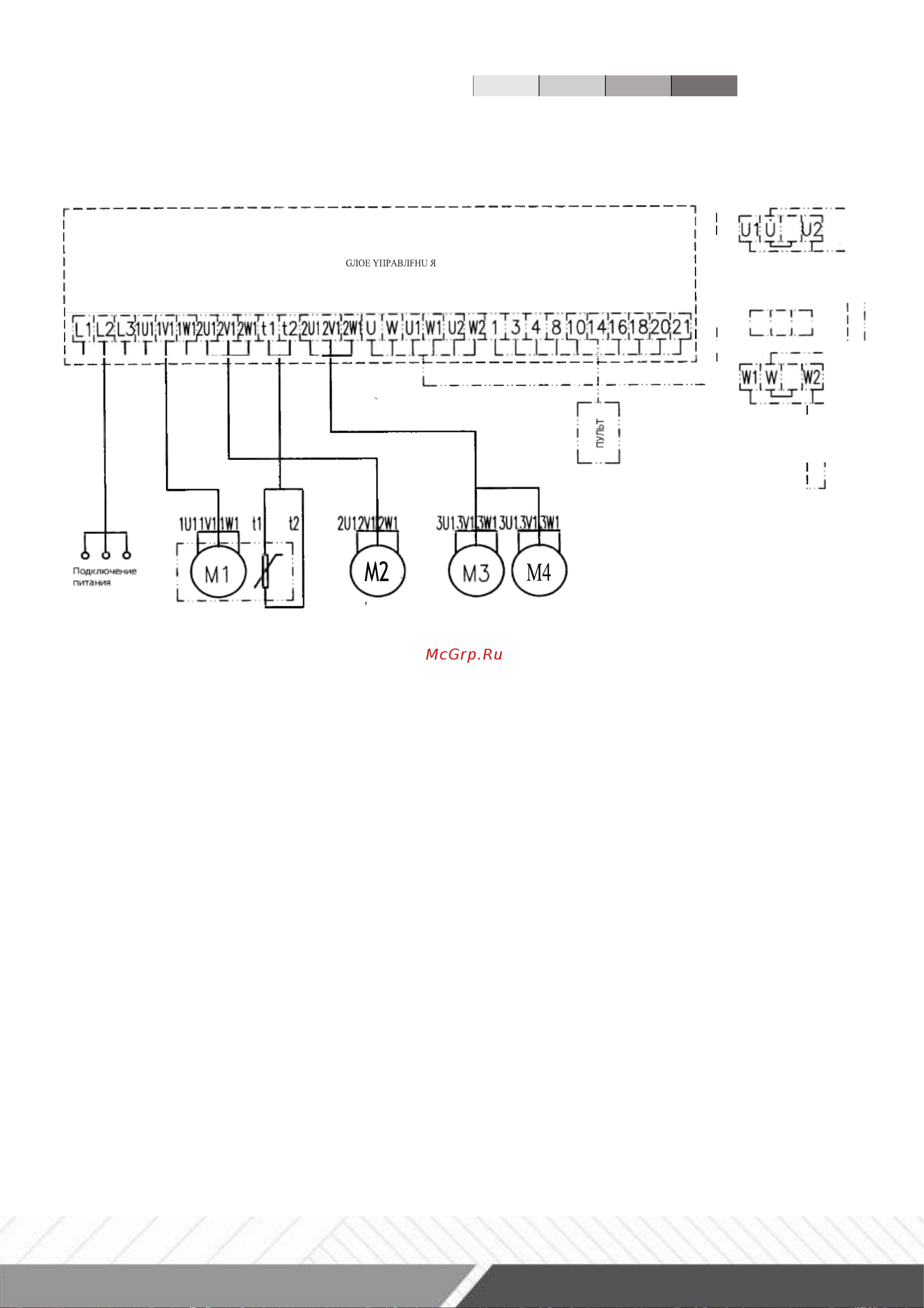

Принципиальная электрическая схема блока управления электрической
тали MD1 0, 5 10 т
Концевые выключатели
I
'
I
j
I
I
I
_
I
I
1.
M4 применяется только на 10-20 т. талях
2.
Выключатель Контроля температуры применяется на 5 т. и 10 т. талях
3.
Проводка деталей, отмеченных пунктирной линией, подготовлена
производителем, проводка деталей, отмеченных сплошной линией, должна быть
подготовлена пользователем.
Внимание!
Схемы подключения тали могут незначительно отличаться от фактических.
Схемы подключения работы тали в составе подъемного сооружения и всю
дополнительную техническую документацию разрабатывает обслуживающая, либо
эксплуатирующая организация.
