ТЕЛЕЖКА ГИДРАВЛИЧЕСКАЯ ЭЛЕКТРИЧЕСКАЯ

TOR EPT15H EPT18H EPT20H

2. Использование по назначению

2.1 Порядок установки, подготовка и работа

1. Номера ручек должны соответствовать номерам шасси и его модели.

2. Ручка должна полностью подходить под посадочное крепление.

3. Установите вал штифта ручки и пружинный штифт полностью, обратите

внимание на соответствующее положение отверстия.

4. Провода должны быть соединены и помещены внутри ручки.

5. После выполнения описанных выше действий потяните ручку вниз до упора.

В самом низком положении выньте транспортировочный штифт, завершите

установку ручки.

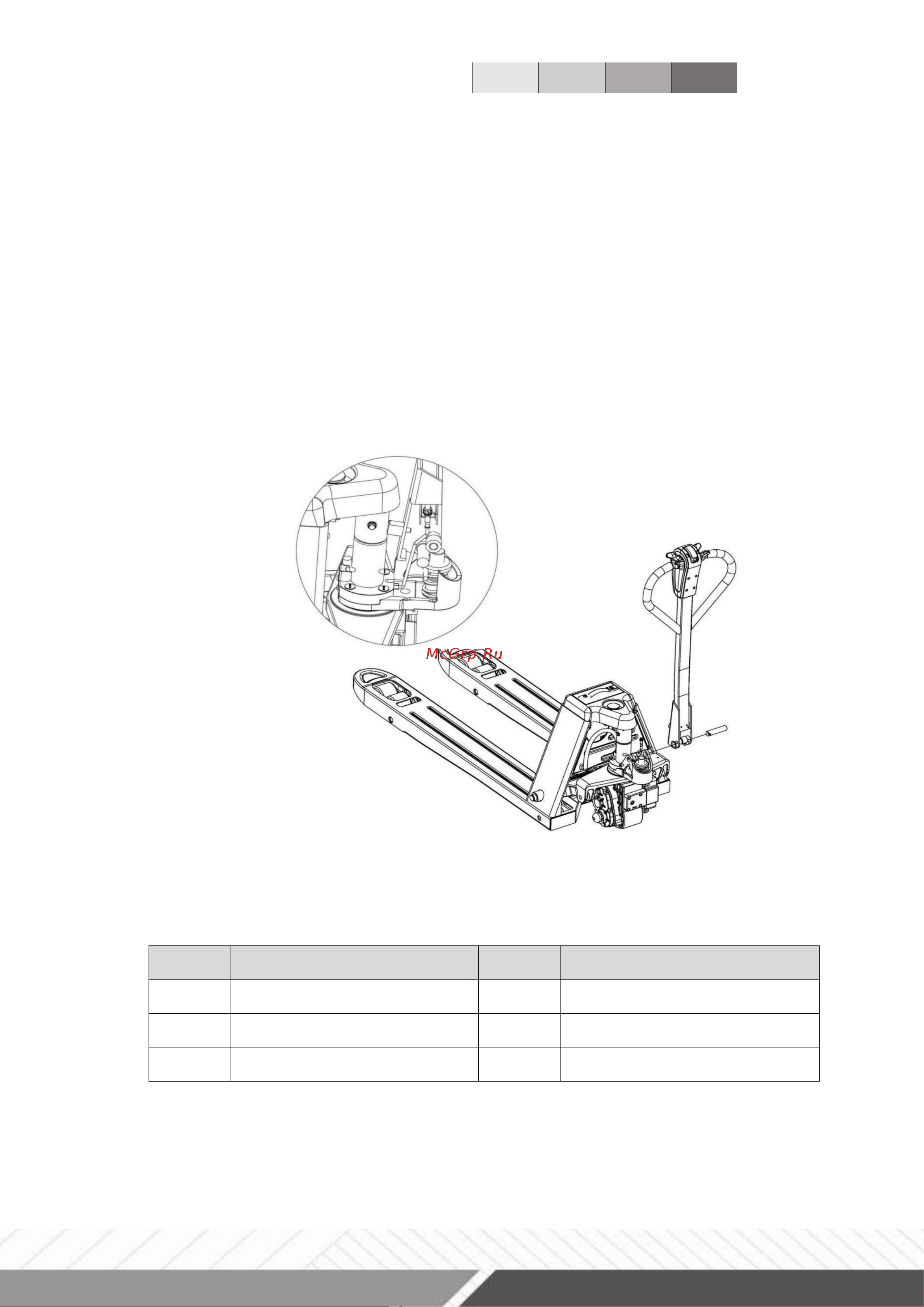

6. Установка жгута проводов в сборе ручки: как показано на рисунке, вставьте

жгут проводов в ручку и будьте осторожны, чтобы не сломать провода.

Рис.3

Номер

Наименование

Номер

Наименование

Рукоять управления

Аккумуляторная батарея

Двигатель передвижения

Рама

Кнопка включения

Защитная крышка
