Управление прибором

Подключение к сети произвести в соответ-

ствии с таблицей:

Таб. 3

Модель

Параметры

электро-

сети

Кабель

Автомати-

ческий

выключа-

тель

BHP-M-5

Однофазная

220 В, 50 Гц

Медный, 3-х

жильный,

2,5 мм

25 А

BHP-M-24

Трехфазная

380 В, 50 Гц

Медный,

5-ти жиль-

ный, 6 мм

40 А

BHP-M-30

Медный,

5-ти жиль-

ный, 10 мм

63 А

BHP-M-36

Для подключения тепловентилятора к стацио-

нарной сети необходимо:

• Отвернув два винта сзади корпуса, открыть

крышку люка электроподключения.

• Продеть силовой кабель через кабельный

ввод, закрепленный на крышке люка, под-

ключить к клеммной колодке тепловентиля-

тора и заземлить согласно маркировке на

шасси.

• Закрыть крышку люка и завинтить винты.

• Затянув гайку кабельного ввода, жестко за-

фиксировать кабель.

• Подключить силовой кабель к щиту питания

через автоматический выключатель соот-

ветствующей мощности.

ВНИМАНИЕ!

Все работы, связанные с подключением те-

пловентилятора к сети, должен осуществлять

специалист, имеющий допуск на проведение

работ с электрооборудованием до 1000 В.

Модели BHP-M-9, BHP-M-15

Тепловентилятор выпускается с разъёмом-

вилкой внутренней установки. Подключение

тепловентилятора производится непосред-

ственно к силовому кабелю с переносной ро-

зеткой.

ВНИМАНИЕ!

Силовой кабель должен иметь сечение медной

жилы не менее 2,5 мм

для тепловентилятора

ВНР-M-9 и не менее 4,0 мм

для тепловентилятора

ВНР-M-15. Поэтому подключение к электросе-

ти необходимо производить через автоматиче-

ский выключатель 16 А для ВНР-M-9 и 32 А для

ВНР-M-15.

Работы должен производить специалист, име-

ющий допуск на проведение работ с электро-

оборудованием до 1000 В.

2. Порядок работы

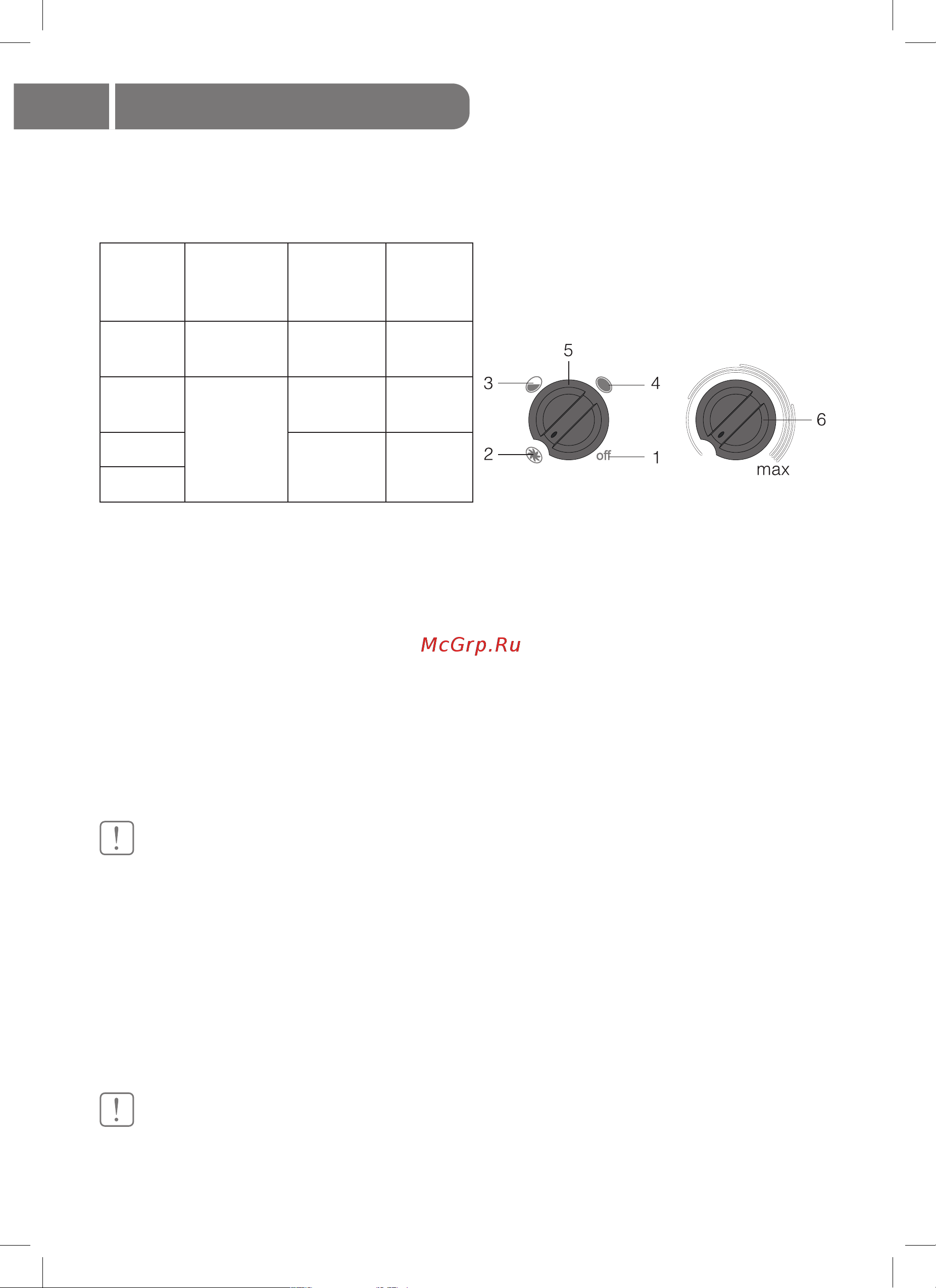

Рис. 2. Блок управления моделей BHP-М

1. Положение выключения прибора.

2. Положение режима вентиляции без нагрева.

3. Положение частичной мощности нагрева.

4. Положение полной мощности нагрева.

5. Ручка переключателя режимов.

6. Ручка регулировки термостата.

Режим вентиляции (без нагрева)

Для включения прибора в режиме вентиляции

(без нагрева) переведите ручку переключате-

ля в положение «2», (см. рис. 2), при этом на-

чинает работать вентилятор.

Чтобы отключить режим вентиляции и выклю-

чить прибор, переведите ручку регулятора в

положение «1».

Если температура окружающего воздуха выше,

чем установленная терморегулятором, пушка

работает в режиме вентиляции без нагрева.

Если температура окружающего воздуха ниже,

чем установленная терморегулятором, пуш-

ка работает в режиме вентиляции с нагревом

(мощность нагрева зависит от положения кла-

виши переключателя). Ручкой терморегулятора

устанавливается требуемая температура возду-

ха в помещении. Терморегулятор поддерживает

заданную температуру путем автоматического

отключения и включения электронагревателя

(примерный диапазон поддерживаемой темпе-

ратуры от 0°С до 40°С). Для увеличения жела-

емой температуры поверните ручку терморе-

гулятора по часовой стрелке, для уменьшения

– против часовой стрелки.
