Назначение

Профессиональный электроприбор для обо-

грева жилых и нежилых помещений и просуш-

ка предметов и поверхностей.

Устройство прибора

Тепловентилятор предназначен для обогре-

ва и просушки (поверхностей и предметов) в

производственных, общественных и вспомо-

гательных помещениях.

Исполнение тепловентилятора – переносное,

рабочее положение – установка на полу, ус-

ловия эксплуатации – работа под надзором,

режим работы – повторно-кратковременный.

Несущая конструкция тепловентилятора (см.

рис.1) состоит из кожухов наружного (1) и вну-

треннего, изготовленных из листовой стали и

имеющих цилиндрическую форму. Во внутреннем

кожухе размещены вентилятор и трубчатые элек-

тронагревательные элементы. Снаружи кожуха

расположен корпус блока управления (2). Кожух

наружный, закрытый воздухозаборной (3) и воз-

духовыпускной (4) решетками, винтами устанавли-

вается к ручке-подставке (5) и имеет возможность

поворота в вертикальной плоскости. Угол пово-

рота фиксируется винтами (6). Вентилятор затя-

гивает воздух через отверстия воздухозаборной

решетки. Воздушный поток, втянутый вентилято-

ром в корпус, проходя между петлями трубчатых

электронагревательных элементов, нагревается и

подается в помещение через отверстия воздухо-

выпускной решетки.

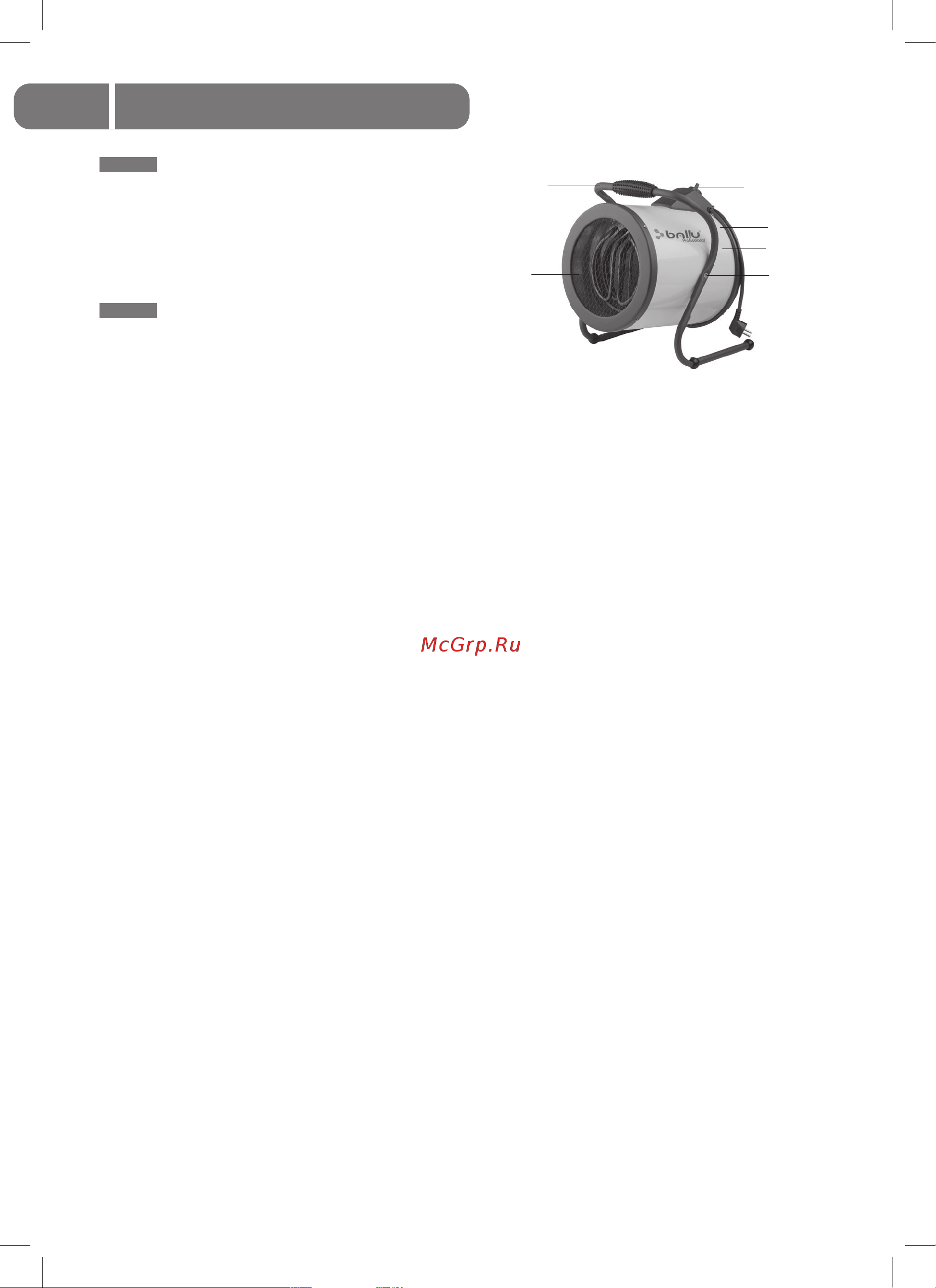

Рис. 1. Устройство прибора

1. Наружный кожух поворотного корпуса

2. Блок управления

3. Воздухозаборная решетка

4. Воздуховыпускная решетка

5. Ручка-подставка

6. Гайка-фиксатор

Работа тепловентилятора возможна в следую-

щих режимах:

• режим вентиляции (без нагрева);

• режим 1 – вентиляция с частичным включе-

нием электронагревательных элементов;

• режим 2 – вентиляция с включением электрона-

гревательных элементов на полную мощность;

• режим 0 – выключение прибора.

Электрические схемы тепловентиляторов при-

ведены в Приложении.

Назначение

2

4

5

3

6

1
