4 5

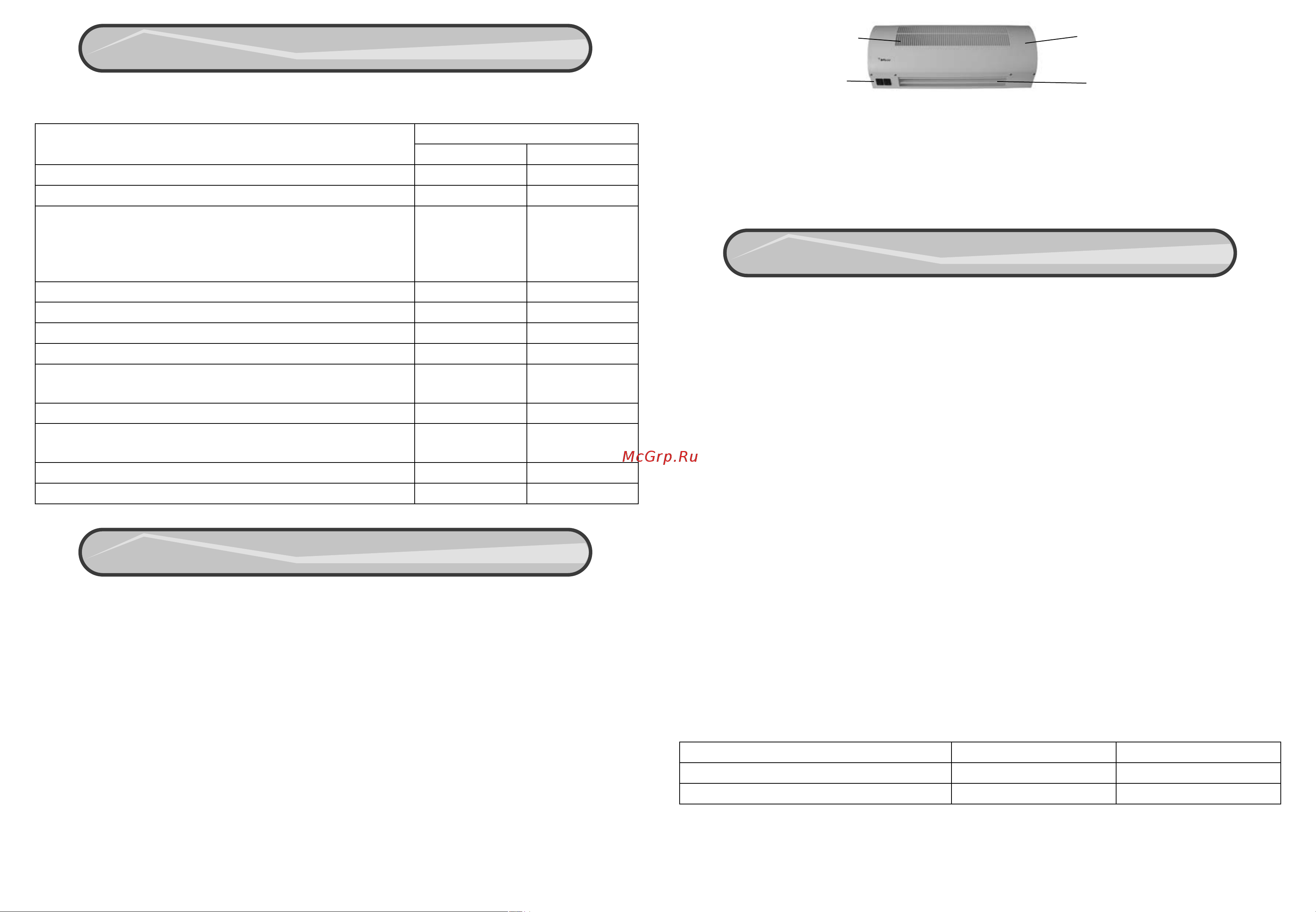

3.1. Технические характеристики завес указаны в таблице 2

Таблица 2

4.1. Завеса соответствует обязательным требованиям ГОСТ Р МЭК 60335-2-30-99,

ГОСТ Р 51318.14.1-2006 и техническим условиям ТУ 3468-009-14739128-2008.

4.2. Завеса состоит из корпуса 1 (см. рис. 1), изготовленного из листовой стали,

покрытой высококачественным полимерным покрытием. Внутри корпуса

расположены диаметральные вентиляторы и игольчатые электронагрева-

тели («ститч-элементы»). Вентиляторы всасывают воздух через переднюю

перфорированную стенку корпуса 2, поток воздуха, проходя через электро-

нагреватели, нагревается и выбрасывается через решетку 3 в виде узкой

направленной струи. Управление завесой осуществляется клавишами блока

управления .

4.3. Электрические схемы завес приведены на рис. 2, 3 Приложения.

4.4 Изготовителем могут быть внесены в завесу конструктивные изменения, не

ухудшающие ее качество и надежность, которые не отражены в настоящем

Руководстве.

5.1. При установке, монтаже и запуске в эксплуатацию необходимо соблюдать

правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и

межотраслевые правила по охране труда при эксплуатации электроустановок

(ПОТ РМ-016-2001).

5.2. К установке и монтажу завесы допускается специально подготовленный элект-

ротехнический персонал.

5.3. В задней стенке корпуса завесы имеются пазы для установки завесы. За эти

пазы завеса навешивается на предварительно вмонтированный в стену крепеж.

В качестве крепежа рекомендуются шурупы или болты с диаметром шляпки от

9 до 12 мм. Установочные размеры завес см. рис.1 и табл. 1 Приложения.

Завеса устанавливается как можно ближе к верхней стороне проема, при этом

необходимо выдержать расстояние между верхней стенкой корпуса и потолком

не менее 100 мм.

5.4. Подключение к электросети осуществляется через автоматический выключа-

тель в соответствии с «Правилами эксплуатации электроустановок». Для этого

необходимо снять крышку на верхней стенке корпуса, завести шнур питания и

подключить его к клеммной колодке (для завесы BHC-5 SB(N)) в соответствии с

рис.4 Приложения (см. также электрическую схему рис.3 Приложения). Завеса

BHC-3 SB(N) поставляется со шнуром питания с вилкой, подключенным на

заводе-изготовителе. Автоматический выключатель и сечение подводимого

кабеля должны соответствовать табл.3.

5.5. Питание завес осуществляется от однофазной электрической сети с напряжени-

ем 220В/50Гц.

Таблица 3

3. Технические данные

4. Устройство и принцип работы

Наименование параметра

Модель

BHC-3 SB(N) BHC-5 SB(N)

Номинальное напряжение, В 220 220

Номинальная частота, Гц 50 50

Номинальная мощность потребления, кВт

Режим «0»

Режим «1»

Режим «2»

0,06

1,5

3,0

0,11

2,5

5,0

Максимальный ток, А 14 23

Расход воздуха, м. куб. /ч 380 470

Скорость потока воздуха на выходе, м/с 6,5 6,5

Эффективная длина струи, м 2,5 2,5

Увеличение температуры воздуха на выходе

в режиме «2», °С

30 25

Степень защиты оболочки по ГОСТ 14 254-96 IP 10 IP 10

Габаритные размеры

(ширина х высота х длина), мм

172х172х580 172х172х800

Масса (не более), кг 6 9

Уровень шума на расстоянии 5м, дБ(А) 51 51

1 - корпус; 2 - передняя перфорированная стенка корпуса;

3 - решетка; 4 - блок управления

Рис.1. Воздушно-тепловая завеса*

*Дизайн приобретенного Вами прибора может отличаться от приведенного выше образца

5. Подготовка к работе

Модель завесы BHC-3 SB(N) BHC-5 SB(N)

Автоматический выключатель 25А 32А

Медный кабель – 3х2,5
