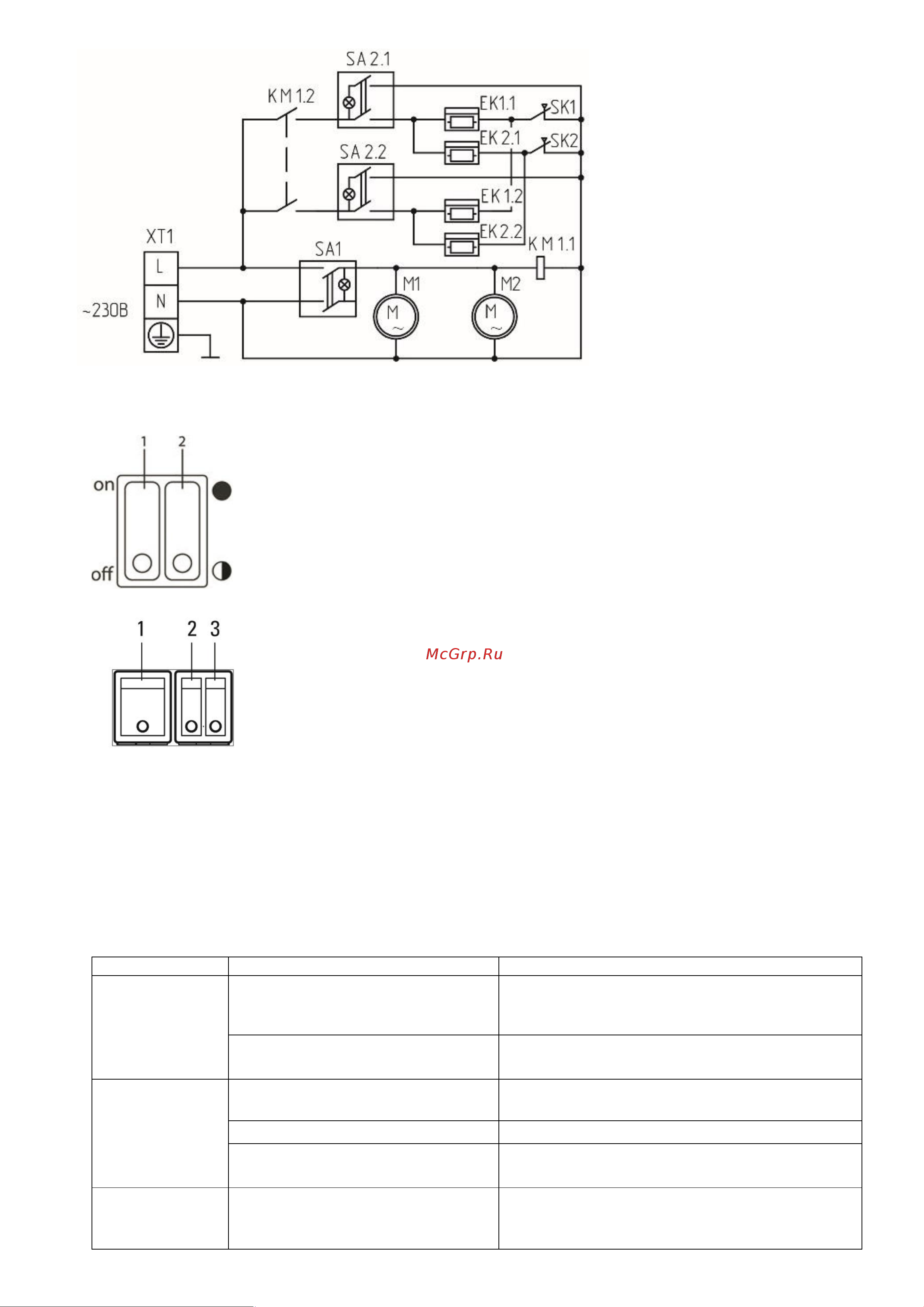

Рис.4. Электрическая схема завесы

QE-5000TVZ

EK1, ЕК2 – Электронагреватели

M1, М2 – Электродвигатели

SK1, SK2 – Защитные термостаты

SA1 – Сетевой выключатель

SA2 – Выключатели нагревателей

КМ1 – Магнитный пускатель

XT1 – Колодка клеммная

4. Порядок работы

Управление завесой осуществляется клавишами, расположенными на корпусе завесы, как показано на

Рис.5 (для QE-3000TVZ ) и Рис.6 (для QE-5000TVZ).

Для завесы QE-3000TVZ:

1 - клавиша в положении ON включает электронагреватели, загорается подсветка

клавиши. В положении OFF выключает электронагреватели.

2 - клавиша регулирует мощность нагрева (при включенной клавише 1 в

положение ON). В положении ● включает режим полной тепловой мощности

завесы. В положении ◑ включает режим ½ тепловой мощности.

Для отключения завесы переведите клавишу 1 в положениe OFF, а клавишу 2 в

положение ½ тепловой мощности и отключите завесу от электросети.

Рис.5 Для завесы QE-5000TVZ:

Перед включением завесы все клавиши должны находиться в положении О.

1 - клавиша включения вентиляторов.

2, 3 - клавиши включения электронагревателей.

Для работы в режиме половинной тепловой мощности завесы включите завесу в

режим вентиляции нажатием клавиши 1 в положение I, затем установите одну из

клавиш 2 или 3 (любую) в положение I, при этом включаются электронагреватели,

загорается подсветка клавиши – завеса работает в режиме ½ мощности. Для

работы в режиме полной тепловой мощности после включения вентиляторов

Рис.6 установите обе клавиши 2 и 3 в положение I. Для отключения завесы установите

клавиши 1, 2 и 3 в положение «O» и отключите завесу от электросети.

5. Техническое обслуживание

Перед любым техническим обслуживанием необходимо выключить прибор из сети и дать ему остыть. Не

реже одного раза в месяц производите чистку от пыли и загрязнений передней перфорированной стенки

корпуса. После окончания эксплуатации завесы в холодное время года и перед началом эксплуатации,

либо после длительного перерыва, необходимо очищать нагревательный элемент. Для чистки

нагревательного элемента воспользоватесь услугами квалифицированного специалиста.

6. Возможные неисправности

Неисправность

Возможные причины

Устранение

Завеса не

влючается

Отсутствует напряжение в сети

или неисправен кабель питания.

Проверить наличие напряжения в сети и

целостность кабеля питания, при

необходимости заменить неисправный кабель.

Неисправна клавиша включения

вентиляторов.

Проверить срабатывание клавиши включения

вентиляторов, заменить неисправную клавишу.

Воздушный

поток не

нагревается

Обрыв в цепи питания

нагревательных элементов (ТЭН).

Устранить неисправность.

Неисправны электронагреватели.

Заменить электронагреватели.

Сработал датчик защиты от

перегрева.

Выяснить причины, вызвавшие перегрев

завесы и устранить их.

Низкая скорость

воздушного

потока

Сильное загрязнение передней

перфорированной стенки корпуса

или нагревательного элемента.

Прочистить перфорированную стенку корпуса

или нагревательный элемент.
