~ 220В 50 Гц

L N

Подключить сетевой кабель согласно

маркировке рядом с клеммной

колодкой

6. Подготовка к работе

Подготовка к установке

1.При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила

технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые

правила по охране труда при эксплуатации электроустановок (ПОТЭУ 2014).

2. К установке и монтажу завесы допускается только подготовленный электротехнический

персонал.

3. Установка завес осуществляется к стене или потолку через крепежные отверстия в корпусе.

В задней стенке корпуса завесы имеются отверстия для крепления завесы к стене. В качестве

крепежа рекомендуются саморезы или болты с диаметром шляпки от 7 до 9 мм. Установочные

и габаритные размеры завес см. в табл.2 и Приложении.

Подключение

1. Подключение к электросети осуществляется через автоматический выключатель в

соответствии с «Правилами эксплуатации электроустановок».

2. Отвернуть 2 самореза крепления крышки и снять её. Закрепить завесу на стене или на

потолке.

3. Подключить сетевой кабель к клеммной колодке согласно маркировке

Тепловая завеса А2 оснащена сетевым кабелем с евровилкой.

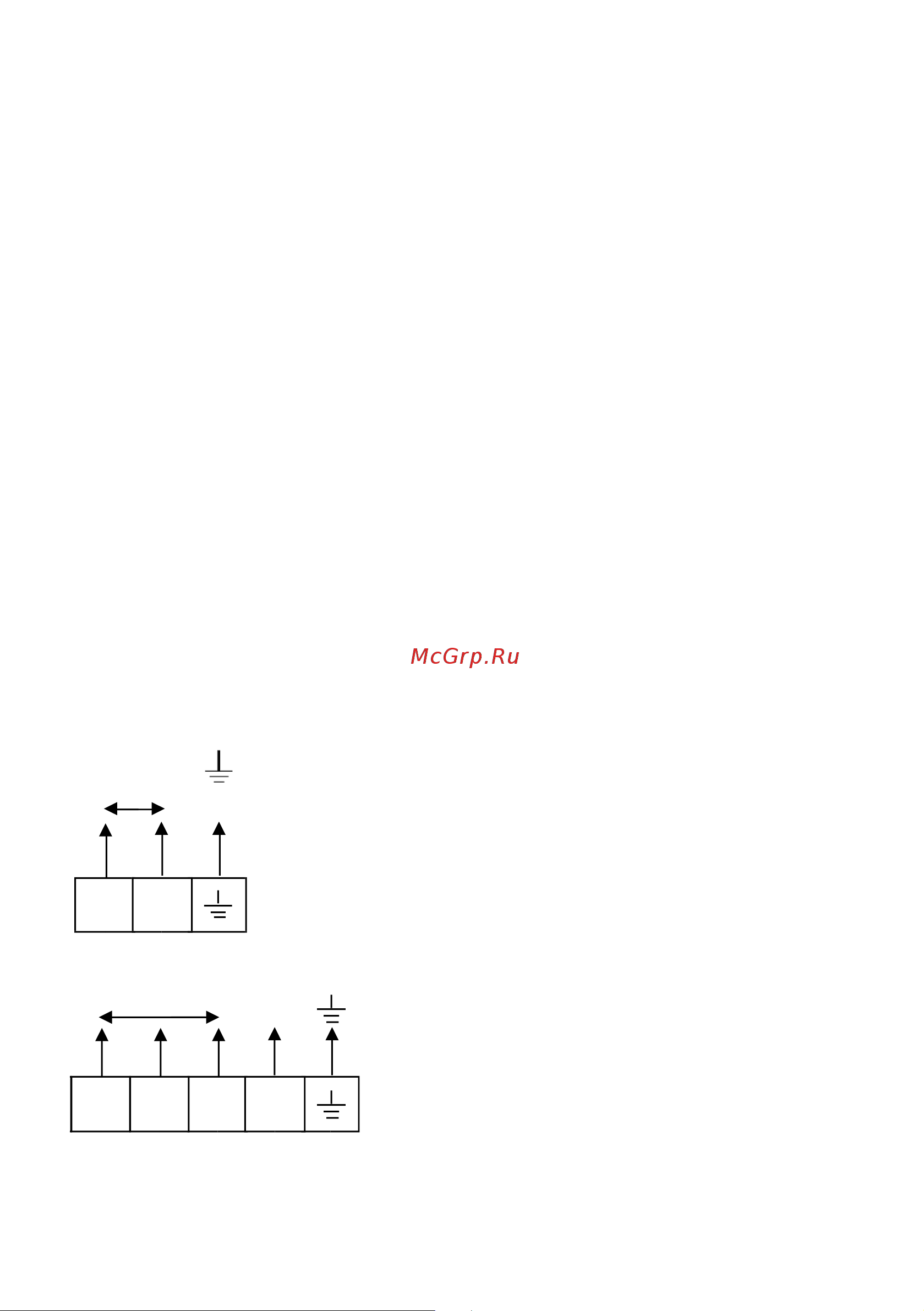

Схема подключения

A2, A2 eco, А3, A3S, А5, А6, А3 eco, A3S eco, А5 eco, А6 eco, A9 eco, A12 eco к электрической

сети

Схема подключения А9, A12, A15, A15 eco к электрической сети

4. Установить крышку корпуса и закрепить её саморезами.

~380В 50Гц

L3 N

L2L1
