сайт www.tropik-line.ru email: sales@tropik-line.ru

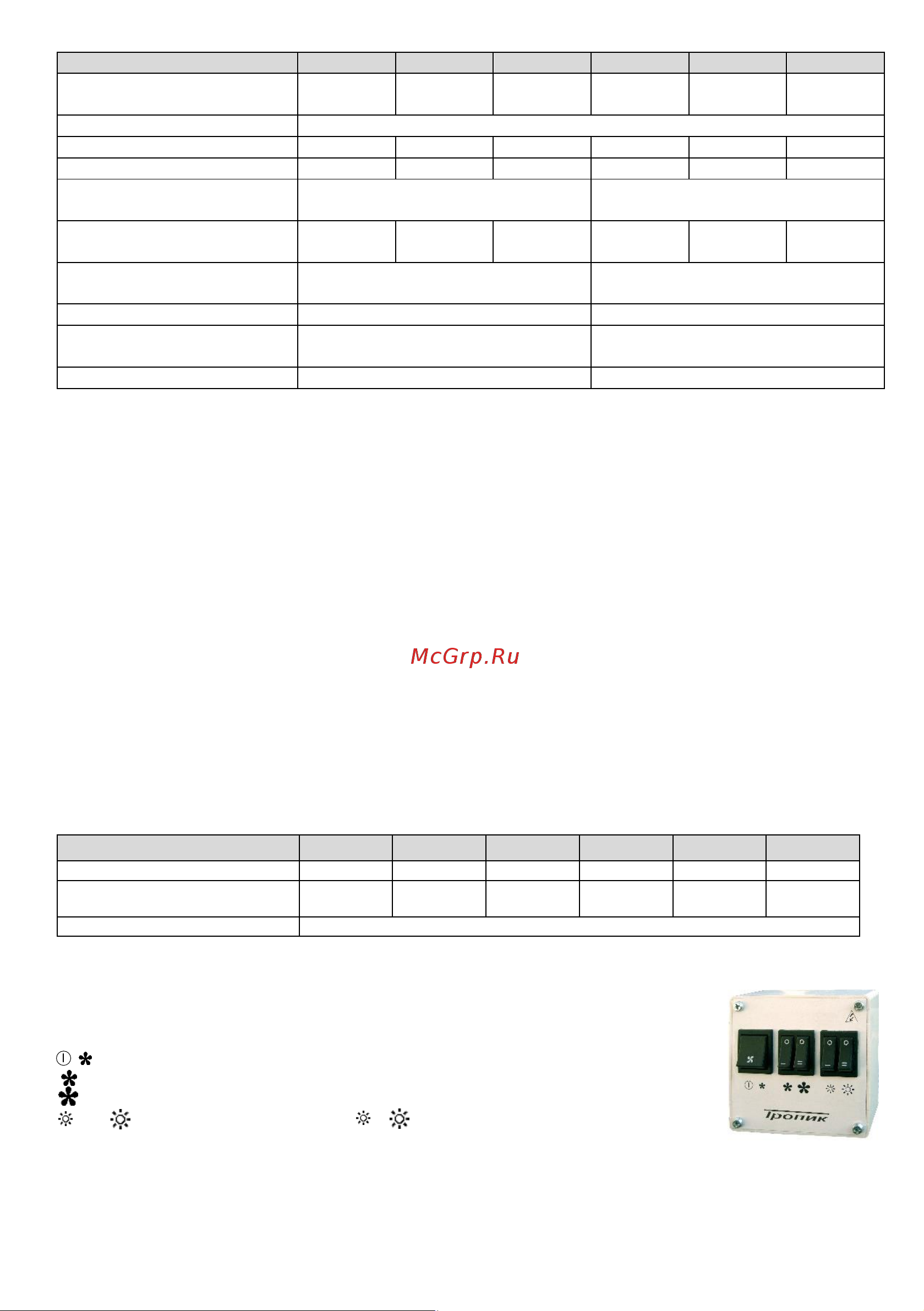

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 2
Модель
Х409Е10
Х410Е10
Х412Е10
Х418Е20
Х421Е20
Х424Е20
Мощность, кВт
0 / 4 / 8
0 / 4 / 6 / 10
0 / 4 / 8 / 12
0 / 8 / 16
0 / 8 / 12 /
20
0 / 12 / 24
Напряжение питания, В
380В 3N ~ 50Гц
Максимальный ток, А
18,2
18,2
19,3
27,3
36,4
38,6
Скорость потока воздуха, м/с
11,5
11,5
11,5
11,5
11,5
11,5
Производительность
(max/min), м³/ч
1600 / 2000 / 2400
Δt воздуха на выходе
Vmax/Vmin, °С
11 / 17
13 / 19
15 / 23
11 / 17
13 / 19
15 / 23
Габаритные размеры (LxBxH),
мм
1000 х 260 х 230
Вес (нетто/брутто), кг
17,3 / 18,3
Рекомендуемая высота
установки, м
до 4,0
Уровень шума, дБ(А)
59
4. ПОДГОТОВКА К РАБОТЕ
4.1. При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила технической
эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда при
эксплуатации электроустановок (ПОТ РМ-016-2001).
4.2. К установке и монтажу завесы допускается только подготовленный электротехнический персонал.
4.3. Завеса устанавливается как можно ближе к верхней или боковой стороне проема, при этом необходимо
выдержать расстояние между входной решёткой и потолком, не менее 100 мм.
4.4.1. Ослабить болты М6 на тыльной стенке завесы, чтобы переставить кронштейны крепления в рабочее
положение. Затянуть болты. Закрепить завесу на стене.
4.4.2. Подключить сетевой кабель к автомату защиты (см. таблицу 3).
4.4.3. Отвернуть саморезы и снять крышку корпуса завесы. Подключить сетевой кабель и кабель пульта
дистанционного управления (далее по тексту – ПДУ) согласно маркировке на клеммных колодках завесы.
(Схема подключения сетевого кабеля и кабеля ПДУ в приложении). L1 (L3 для T206E10) желательно
подключить к фазе с напряжением максимально близким к 220 В.
4.4.4. Для установки ПДУ надо открутить винт сверху ПДУ и снять лицевую панель, вынуть плату с
выключателями и закрепить корпус ПДУ в удобном месте. Собрать ПДУ в обратном порядке. Подключить
кабель управления согласно маркировке на клеммных колодках ПДУ. Установить крышку ПДУ.
4.4.5. Закрепить крышку корпуса завесы и завернуть саморезы.
4.5. Автоматический выключатель, сечение сетевого кабеля и кабеля пульта ДУ должны соответствовать
таблице 3
Таблица 3
Модель
Х409Е10
Х410Е10
Х412Е10
Х418Е20
Х421Е20
Х424Е20
Автомат питания, А (220В / 380В)
32 / 16
20
20
32
25
32
Сечение сетевого кабеля, (медь)
мм²
4 / 2,5
2,5
2,5
4
2,5
4
Сечение кабеля пульта ДУ, мм²
0,5÷0,75
5. ПОРЯДОК РАБОТЫ
5.1 Управление тепловой завесой производится пультом 3ЕТ (см. рис. 1)
Управление тепловой завесой производится ПДУ 3ЕТ с клавишными
выключателями (см. рис. 3)
- включение пульта и минимальной скорости
- включение средней скорости
- включение максимальной скорости
или - включение части мощности + - включение полной мощности нагрева
5.2 Защита от теплового перегрева осуществляется термопредохранителем, размыкающим цепь питания
нагревательных элементов. Включение термопредохранителя происходит автоматически.
5.3 Терморегулятор при достижении заданной температуры отключает только нагрев, вентилятор продолжает
работать.
