7
Внимание! Пульт не должен располагаться в зоне воздушного потока завесы, иначе
срабатывание терморегулятора будет зависеть от температуры потока. Это приведёт
к частому переключению реле, включающих обогрев, что снизит ресурс их работы.
Пульт должен располагаться в том же помещении, где установлена завеса!
4. Подключить сетевой кабель и кабель управления согласно маркировке на клеммных
колодках (см. схему подключения завесы к электросети и пульту на рис. 3.)
L1 желательно подключить к фазе с напряжением максимально близким к 220 В.
Подключение к трехфазной сети и пульту
Подключение к однофазной сети и пульту

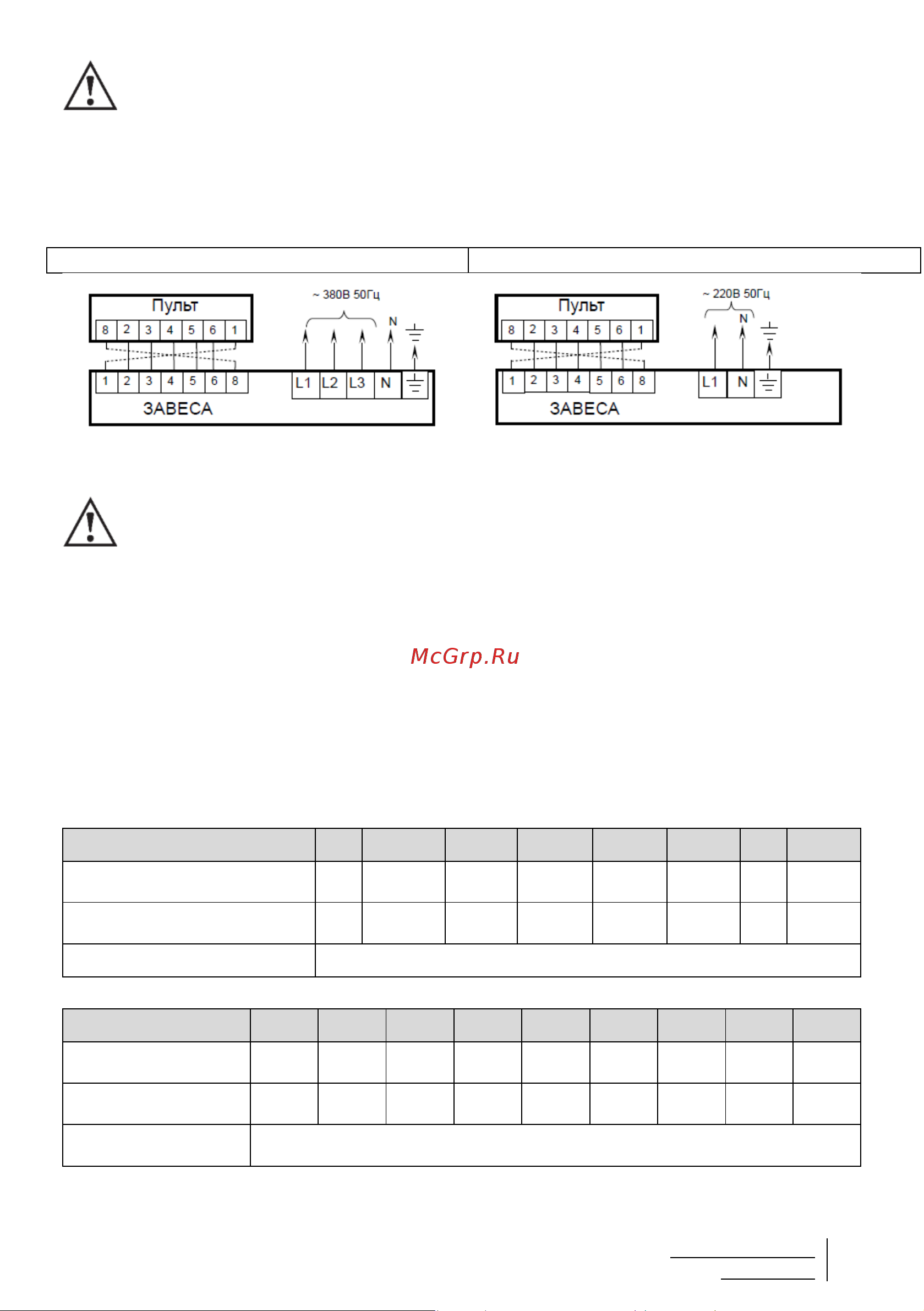

Рис. 3. Схемы подключения завес к электросети и пульту управления
Внимание! Завесы М5, М6, М9 есо, Т105Е10, Т106Е10, Т104Е15, Т106Е20 выпускаются
в конфигурации для подключения к сети 220В. Для подключения завес к трехфазной
сети 380В 50Гц необходимо удалить две перемычки между фазами
L1 и L2, L2 и L3.
При использовании кабеля с одноцветными жилами, рекомендуется
промаркировать выводы для исключения ошибок подключения.
5. Установить крышку завесы и закрутить саморезы.
6. Совместив основание и крышку пульта, закрыть крышку. Закрутить верхний винт для
фиксации крышки.
Автоматический выключатель и сечение сетевого кабеля должны соответствовать таблице 4.
В случае, если длина сетевого кабеля более 20 м, необходимо учитывать падение
напряжения.
Таблица 4.1
Модель
М3
M3 eco
М5 есо
М6
М6 есо
М9
М9 есо
Автоматический выключатель,
А
16
10
16
32 / 16
16
16
25 / 10
Сечение сетевого кабеля,
(медного) мм²
2,5
1,5
2,5
4 / 2,5
2,5
2,5
4 / 2,5
Сечение кабеля пульта, мм²
0,5÷0,75
Таблица 4.2
Модель
Т103Е10
Т105Е10
Т106Е10
Т104Е15
Т107Е15
Т109Е15
Т106Е20
Т110Е20
Т112Е20
Автоматический
выключатель, А
16
25 / 16
32 / 16
25 / 10
16
16
32 / 16
25
32
Сечение сетевого кабеля,
(медного) мм²
1,5
4 / 1,5
4 / 1,5
2,5 /2,5
2,5
2,5
4 / 1,5
4
4
Сечение кабеля пульта,
мм²
0,5÷0,75
