6. Подготовка к работе

Подготовка к установке

1. При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила

технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые

правила по охране труда при эксплуатации электроустановок (ПОТЭУ 2014). Подключение к

электросети осуществляется через автоматический выключатель в соответствии с

«Правилами эксплуатации электроустановок».

2. К установке и монтажу завесы допускается только подготовленный электротехнический

персонал.

3. Габаритные и установочные размеры указаны на рисунке 2. В тыльной стенке корпусов

имеются отверстия для крепления завесы к стене. В качестве крепежа рекомендуются

шурупы или болты с диаметром шляпки от 7 до 9 мм. Завеса устанавливается как можно

ближе к верхней стороне проёма, при этом необходимо выдержать расстояние между

верхней стенкой корпуса и потолком не менее 100 мм.

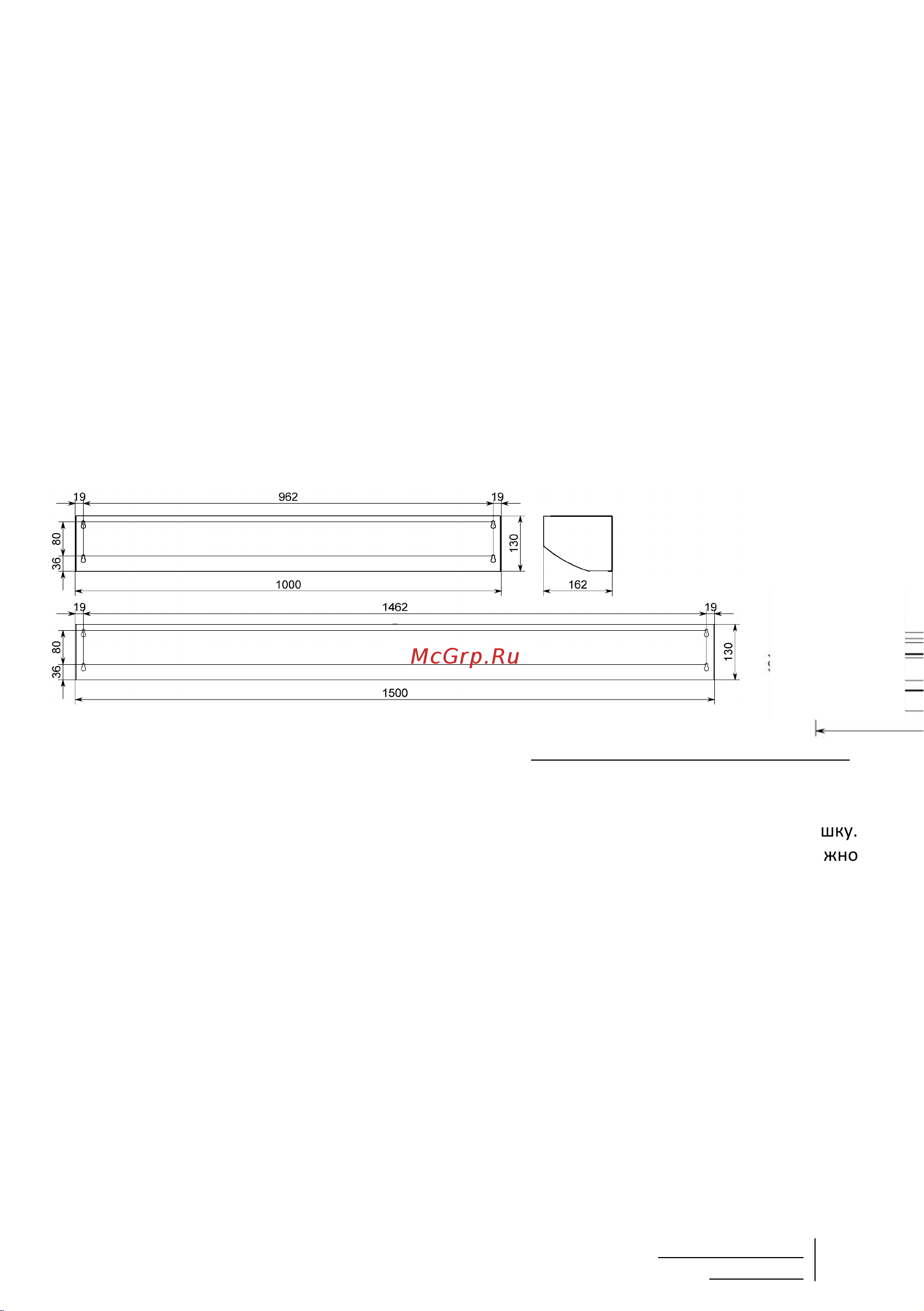

Габаритные и установочные размеры тепловых завес

Рис. 2. Габаритные и установочные размеры приборов (Установка кронштейнов - опционально)

Установка и подключение

1. При установке завес отвернуть саморезы на крышке завесы и снять крышку.

Закрепить завесу на стене. В случае крепления завесы к потолку можно

использовать шпильки М8, продевая их через отверстия в корпусе.

2. Электропитание устройства во время установки регулятора температуры должно

быть отключено.

3. Место установки пульта должно быть в том же помещении, где установлена

воздушная завеса, управляемая этим пультом. Место установки пульта не должно

находиться непосредственно под воздушной завесой, чтобы воздушный поток не

искажал показание температуры пульта. Расстояние должно быть не менее 1.4 м

от пола помещения. Пульт не должен находиться под воздействием прямых

солнечных лучей и других источников тепла, чтобы измерение комнатной

температуры было корректно.

4. Подключите схему в соответствии с электрической схемой на обратной стороне

задней крышки, фазный и нулевой провод не должны быть перепутаны во

избежание повреждения термостата (при установке трехфазного обогревателя).

Если используемый термостат не соответствует чертежу установки, пожалуйста,

свяжитесь с дилером или заводом-изготовителем. Подключение проводов

Модели М9,

М9 eco,

Т104Е15,

Т107Е15,

Т109Е15

Модели

Т106Е20,

Т110Е20,

Т112Е20

Модели М6, М6 есо,

Т103Е10, Т105Е10, Т106Е10
