Изготовитель:

ООО «БЗТО», 453500, Россия,

Республика Башкортостан,

г. Белорецк, ул. Тюленина, 14

тел.: 8-800-700-60-10

Сделано в России

ROYAL.ru

Для выключения установите клавишу переключателя 1 в поло-

жение выключено “0”. Вентилятор завесы отключится, подсвет-

ка клавиши погаснет. Отключите завесу от электросети. Для ра-

боты завесы в режиме нагрева 2 (½ тепловой мощности), после

включения завесы установите одну из клавиш переключателей

 или  (любую) в положение включено I. При этом загорается

подсветка клавиши и включаются электронагреватели. Для ра-

боты завесы в режиме нагрева  (полная тепловая мощность)

установите обе клавиши  и  в положение включено I.

При эксплуатации завесы в условиях, не соответ-

ствующих требованиям (при температуре окру-

жающего воздуха ниже 0 °С) нагреватели реко-

мендуется включить после выхода вентилятора на

рабочий режим, через 1-2 минуты его работы.

!

Для выключения завесы установите обе клавиши 2 и 3 в поло-

жение выключено “0”.

Электронагреватели завесы отключатся, подсветка клавиши

погаснет. После охлаждения электронагревателей (примерно

30-60 секунд работы в режиме вентиляции) установите кла-

вишу переключателя 1 в положение “0”. Вентилятор завесы

отключится, подсветка клавиши погаснет. Отключите завесу

от электросети.

  

Для обеспечения безопасной работы завеса снабжена термо-

ограничителем, отключающим электронагреватели в случае

перегрева. Перегрев может произойти по следующим при-

чинам:

- передняя перфорированная стенка корпуса и решетка на

выходе воздушного потока закрыты посторонними предме-

тами или сильно загрязнены;

- неисправны вентиляторы;

- тепловая мощность завесы сильно превышает тепловые по-

тери помещения, в котором она установлена.

Электронагреватели завесы, после срабатывания термоогра-

ничителя, автоматически включатся через 5-7 минут.

! Частое срабатывание термоограничителя не яв-

ляется нормальным режимом работы завесы. В случае по-

вторного срабатывания термоограничителя необходимо от-

ключить и обесточить завесу. Выяснить и устранить причины,

вызвавшие срабатывание термоограничителя.

• Завеса в упаковке изготовителя может транспортировать-

ся всеми видами крытого транспорта при температуре от

-50 °С до +50 °С и среднемесячной относительной влаж-

ности 100% (при +20 °С), исключая удары и перемещение

внутри транспортного средства.

• При транспортировке и хранении должны строго соблю-

даться требования манипуляционных знаков на упаковке

прибора.

• Завеса должна храниться в упаковке изготовителя в от-

апливаемом, вентилируемом помещении при темпера-

туре от +5 °С до +40 °С и среднемесячной относительной

влажности 80% (при +25 °С).

• В случае если прибор планируется не использовать дли-

тельное время, рекомендуется очистить его и убрать на

хранение (желательно в заводской упаковке) в прохлад-

ное сухое место.

Примечание - После транспортирования при отрицательных темпера-

турах выдержать прибор в помещении, где полагается его эксплуата-

ция, без включения в сеть не менее 2-х часов.

 

  

 

 

  



При соблюдении требований безопасности и правил экс-

плуатации завеса не требует специального технического

обслуживания. Необходимо периодически (не реже одного

раза в месяц) производить чистку от пыли и загрязнений

передней перфорированной стенки корпуса и при необхо-

димости других наружных поверхностей завесы.



 

 

Срок службы прибора составляет 5 лет.

По истечении срока службы прибор должен быть

утилизирован в соответствии с нормами, правила-

ми и способами, действующими в месте утилиза-

ции.

Не выбрасывайте прибор вместе с бытовыми

отходами. По истечении срока службы прибора

сдайте его в пункт сбора для утилизации, если это

предусмотрено местными нормами и правилами.

Это поможет избежать возможные последствия на окружаю-

щую среду и здоровье человека, а также будет способствовать

повторному использованию компонентов изделия. Инфор-

мацию о том, где и как можно утилизировать прибор, можно

получить от местных органов власти.

1. Электрическая завеса — 1 шт.

2. Руководство по эксплуатации / Гарантийный талон — 1 шт.

Допускается только горизонтальная над проемом

установка завесы.

Для защиты электропроводки от перегрузки подключение к ста-

ционарной электросети осуществляется через автоматический

выключатель, соответствующий данным в таблице выше.

Завеса поставляется с подключенным на заводе изготовителе

шнуром питания со стандартной вилкой.

1. На тыльной стороне корпуса завесы имеются специальные

установочные отверстия. За эти отверстия завеса навешивается

на предварительно вмонтированный в стену крепеж. В качестве

крепежа рекомендуются шурупы или болты с шляпкой диаметром

9-12 мм (в комплект поставки не входят).

2. Завеса устанавливается как можно ближе к верхней стороне про-

ема, при этом необходимо выдержать расстояние между верхней

стенкой корпуса и потолком не менее 50 мм.

1 — клавиша включения

вентиляторов

2, 3 — клавиши включения

электронагревателей

Название АСЦ

Дата обращения

в АСЦ

Дата окончания

ремонта

Описание

дефекта

Замена

запасной части

ФИО мастера Печать АСЦ

Информация о гарантийных ремонтах (заполняется авторизованным сервисным центром (АСЦ)

Дата изготовления указана на приборе.

 

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного

оборудования».

ТР ТС 010/2011 «О безопасности машин и оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость

технических средств».

Произведено под контролем:

“Clima Tecnologie S.r.I.”,

Via Marco Polo 7, 35040 Sant’urbano, Italy.

«Клима Технолоджи С.Р.Л.»,

Виа Марко Поло 7, 35040 Сант-Урбано, Италия.

 

Вертикальная установка не допускается!

!

Все работы по подключению завесы проводить

только при полном снятии напряжения питания.

!

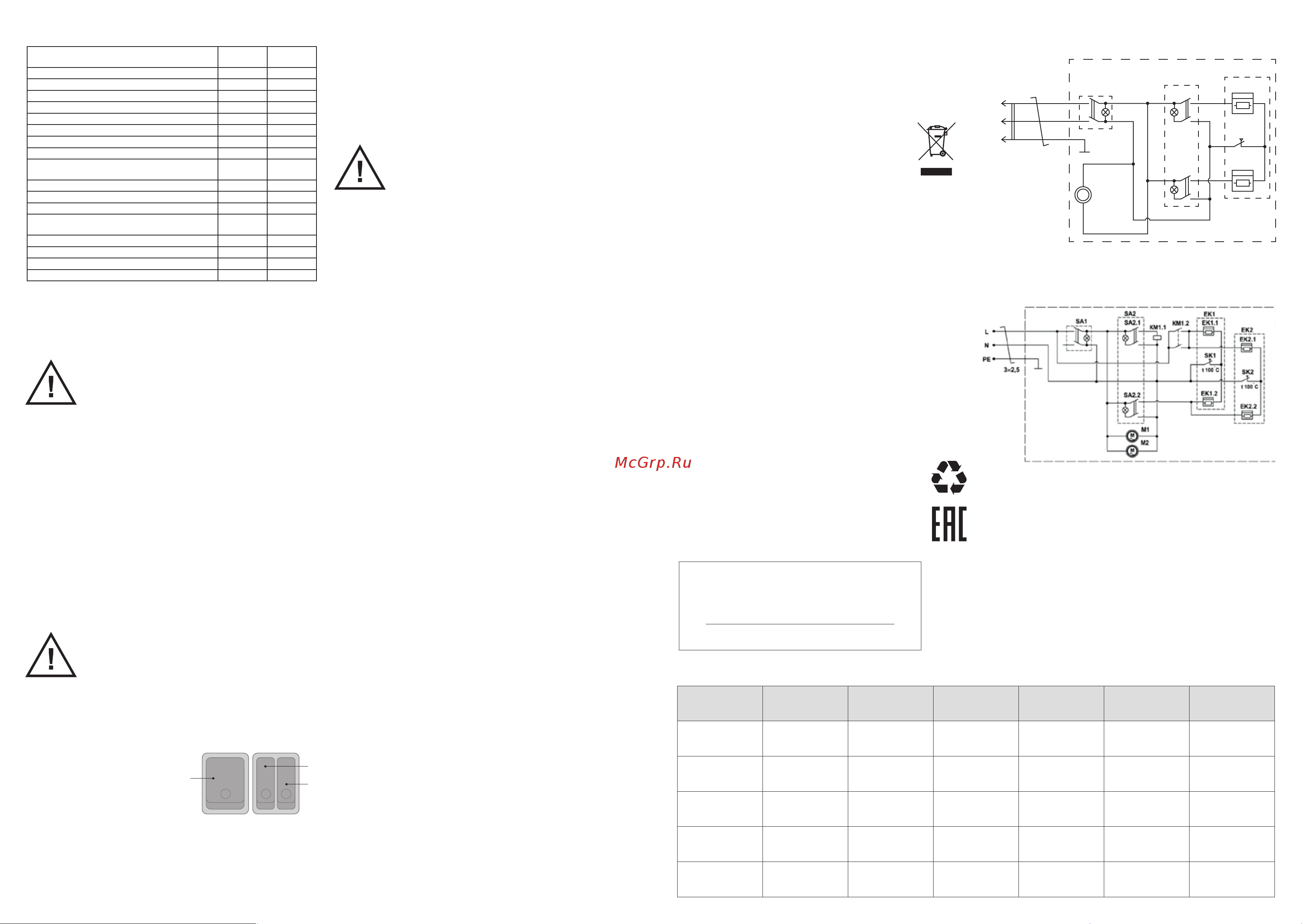

Рис. 1

Перед включением завесы клавиши переключателей должны

находиться в положении выключено “0”. Вставьте вилку шнура

питания в розетку. Для включения завесы в режим вентиля-

ции установите клавишу переключателя 1 (см. Рис. 1) в поло-

жение включено I. При этом начинает работать вентилятор

завесы и загорается подсветка клавиши.

EK1, EK 2 — электронагреватели;

М1 , M2 — электродвигатели вентилятора;

KM1 — магнитный пускатель

SA1 — сетевой переключатель;

SA2 — переключатель режимов нагрева;

SK1, SK2 — термопредохранитель;

XP1 — вилка сетевая.

 / 

RAH-

HG0.6E3M

RAH-

HG0.8E5M

Номинальная мощность, Вт

1500/3000 2500/5000

Производительность, м³/ч

390 480

Номинальный ток, А

14 23,2

Электропитание, В/Гц

220-230/50 220-230/50

Степень пылевлагозащиты

IP20 IP20

Класс электрозащиты

класс I класс I

Максимальная высота установки

2,2 2,2

Скорость потока воздуха на выходе, м/с

7,9 8,1

Увеличение температуры воздуха на выходе

в режиме 3, не менее С°

24 24

Нагревательный элемент

стич стич

Уровень шума, дБ(А) (на расстоянии 5 м)

54 55

Автоматический выключатель, А

16 25

Минимальное сечение жил кабеля (медный провод),

мм²

— 2,5

Размеры прибора (ШхВхГ), мм

596х166х140 832×166×140

Размеры упаковки (ШхВхГ), мм

645х158х200 835×200×158

Вес нетто, кг

4,2 6,7

Вес брутто, кг

4,3 6,9

Рис. 3

Рис. 2

  

RAHHG0.6E3M

  

RAHHG0.8E5M

Свидетельство о приемке

М.П.

EK1 - электронагреватель;

М1 - электродвигатель;

SA1 - сетевой переключатель;

SA2 - переключатель

режимов нагрева;

SK1 - термопредохранитель;

XP1 - вилка сетевая.

XP1

3×1,5

SA1

SA2

EK1

EK1.2

t 100 °C

EK1.1

SK1

SA2.1

SA2.2
