2

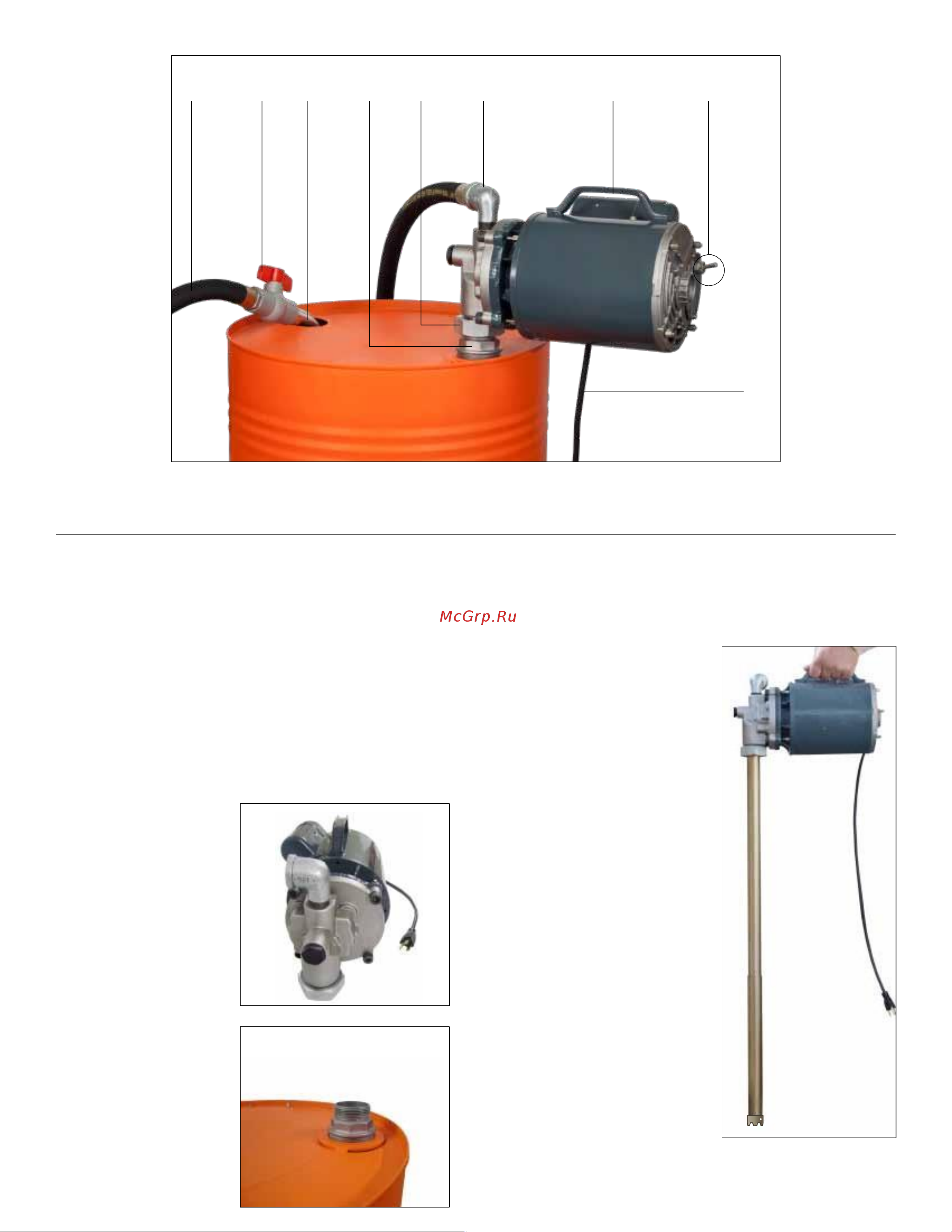

Шланг
8’ x 3/4” ID
Шаро
вый
клапан
Стальной
выпускной
патрубок
Гайка
крепления
насоса к бочке
Стяжная
гайка
Отвод
Рукоятка для переноски
Переклю
чатель
Шнур питания
СБОРКА И УСТАНОВКА (КРЕПЛЕНИЕ НА БОЧКЕ)
1. Нанесите ленту ПТФЭ на следующие наружные резьбовые
соединения.
Это обеспечит герметичность.
• Наружные резьбовые соединения отвода
• Наружные резьбовые соединения на концах шланга
• Наружные резьбовые соединения между двумя частями
всасывающей трубы
• Наружные резьбовые соединения на конце всасывающей
трубки со стороны впускного отверстия насоса
4. Если гайка крепления насоса не подходит для бочки
используйте переходник для гайки. Обратите внимание, что
поставляемая в комплекте с насосом гайка имеет 2" трубную
резьбу.
5. Соедините две части
всасывающей трубы.
Всасывающая трубка
предназначена для
использования с
баками/бочками глубиной
36" (914 мм) и имеет общую
длину 34" (865 мм).
2. Закрепите отвод на
выпускном отверстии
насоса
и затяните рукой.
Затянув отвод вручную
до упора, возьмите
гаечный ключ и затяните
отвод еще на,
приблизительно,
½ оборота. Открытый
конец отвода должен
быть направлен в
противоположную
сторону от двигателя
насоса.
3. Возьмите гайку крепления
насоса и заверните на 2"
отверстие бочки. Гайка
крепления насоса имеет
большую 2" и малую 1-1/2"
резьбы. 2" резьба
вворачивается в отверстие
бочки, 1-1/2" резьба
соединяет гайку насоса.
Патрубок направлен в сторону от насоса
2” резьба ввернута в отверстие бочки
При установке насоса на более
глубокий резервуар необходимо
иметь стандартную 1" трубу с 1"
нормальной трубной резьбой на
одном конце. Прииспользовании
бочек меньшей глубины обрежьте
трубу на необходимую длину.
Убедитесь в наличии2" (50 мм)
зазора между дном
резервуара/бочкии отверстием
всасывающей трубы для
беспрепятственного
прохождения жидкости.
6. Теперь подключите
всасывающую трубу к впускному
отверстию насоса. Затяните
вручную
