4. ОБЩИЙ ВИД УСТРОЙСТВА

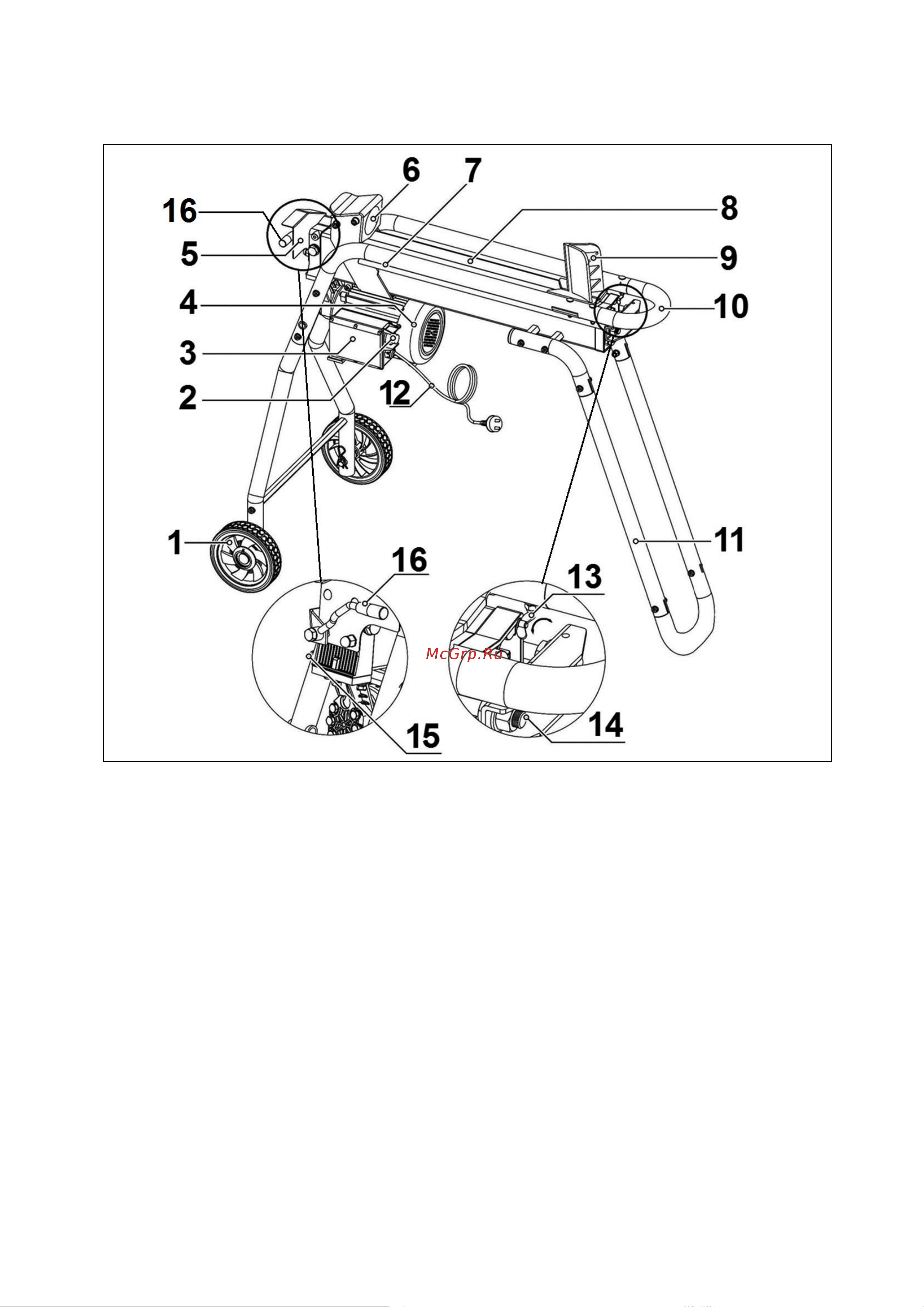

Рис. 1. Общий вид
Основные узлы:
1. Колесо транспортировочное
2. Кнопка включения
3. Блок управления
4. Электродвигатель
5. Пластина защитная
6. Упор
7. Направляющая рама
8. Рабочая плита
9. Колун
10. Рукоятка транспортировочная
11. Подножки
12. Кабель включения
13. Винт доступа воздуха в гидросистему
14. Болт отверстия для слива масла /
масляный щуп
15. Болт ограничения максимального
давления в гидросистеме
16. Рычаг управления гидроприводом
