___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

Заполняет ремонтное предприятие

Гарантийный номер изделия __________________

Содержание ремонта (наименование и номер по схеме

замененной детали или узла, место и характер дефектов):

___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

––

- затем, удерживая кнопку фиксатора, затянуть втулку ключом, входящим в комплект

поставки (для того, чтобы вынуть рабочий инструмент из цанги необходимо, нажать на

кнопку фиксатора и повернуть втулку зажимную против часовой стрелки).

Внимание! Нажатие на данный фиксатор во время вращения шпинделя категорически

запрещается, т.к. это может привести его к поломки.

4.5. Для использования при работе гибкого вала, входящего в комплект поставки,

необходимо открутить втулку пылезащитную поз. 2 и установить на дрель гибкий вал

согласно рис. 2.

4.6. Установка рабочего инструмента на шпиндель гибкого вала производиться

аналогично п. 4.4. В качестве стопора вращательного движения шпинделя используется

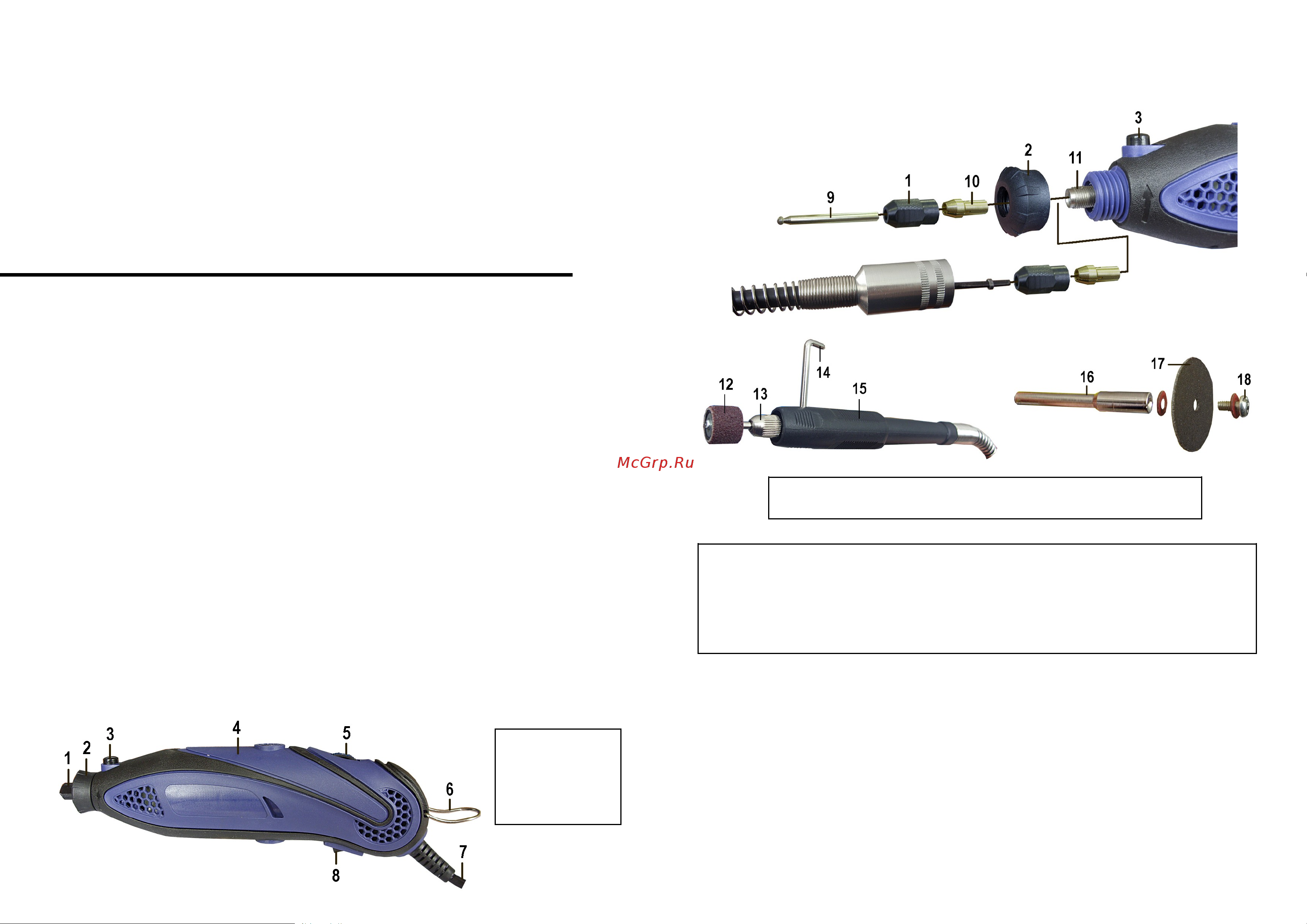

Внешний вид

дрели

МЭД-2 МФ

Рис. 1

Рис. 2 Установка рабочего инструмента и гибкого вала

1 – втулка зажимная; 2 – втулка пылезащитная; 3 – кнопка фиксатора;

4 – рукоятка; 5 – регулятор скорости; 6 – крюк; 7 – шнур питания;

8 – курок выключателя; 9,12,17 – рабочий инструмент; 10 – цанга; 11 – шпиндель;

13 – втулка зажимная; 14 – фиксатор; 15 – рукоятка гибкого вала;

16 – насадка для установки кругов; 17 – рабочий инструмент; 18 – винт;
