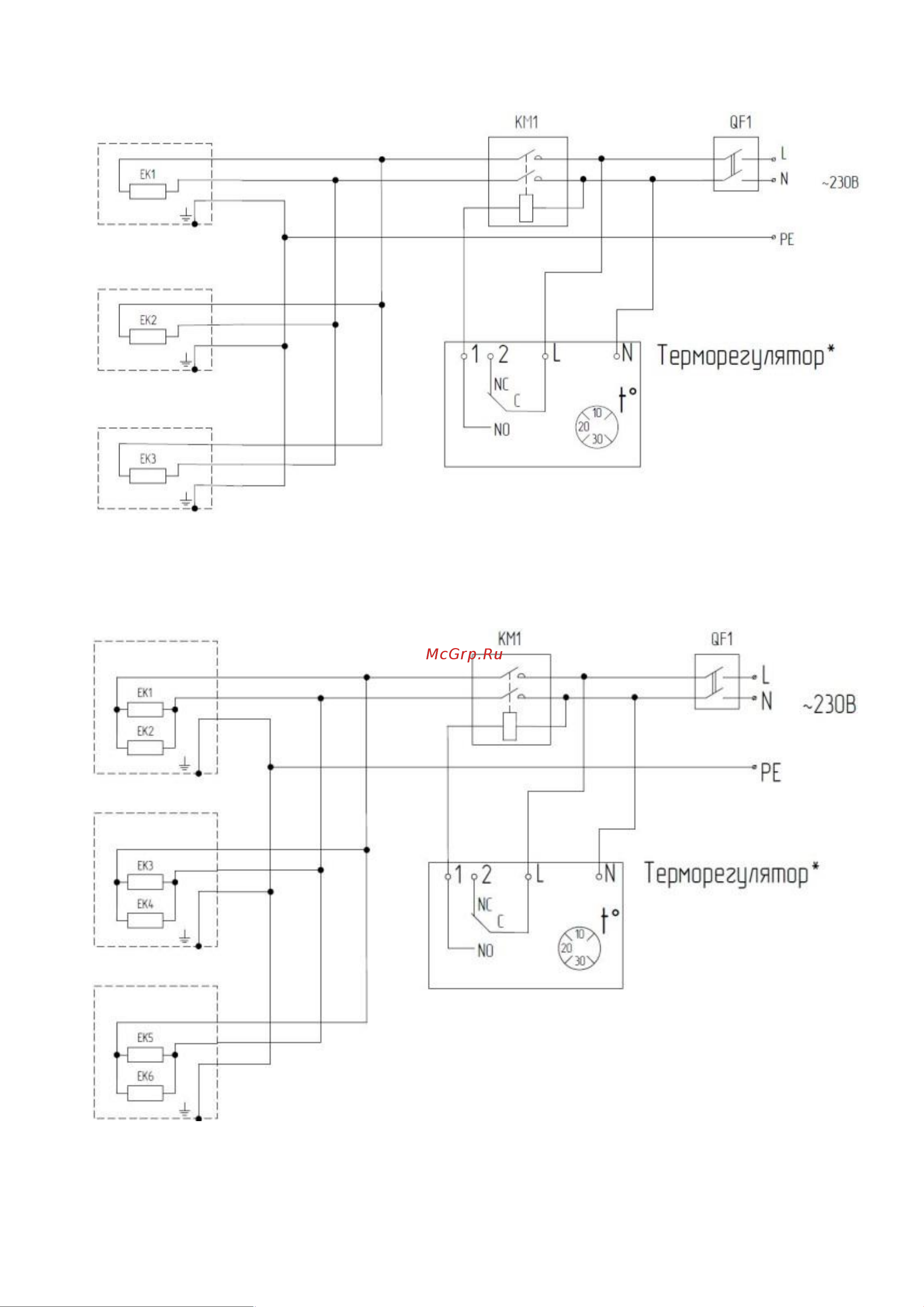

Схемы подключения обогревателей к стационарной проводке через терморегулятор:

Обогреватели QE-800IR и QE-1000IR:

EK1 - EK6 – Нагревательный элемент

KM1 – Электромагнитный пускатель

QF1 – Выключатель автоматический

Обогреватель QE-2000IR:

EK1 - EK6 – Нагревательный элемент

KM1 – Электромагнитный пускатель

QF1 – Выключатель автоматический

*Терморегулятор на всех схемах изображен условно для отображения принципа подключения, для подключения модели своего

терморегулятора руководствуетесь инструкцией к нему.
