Приложение

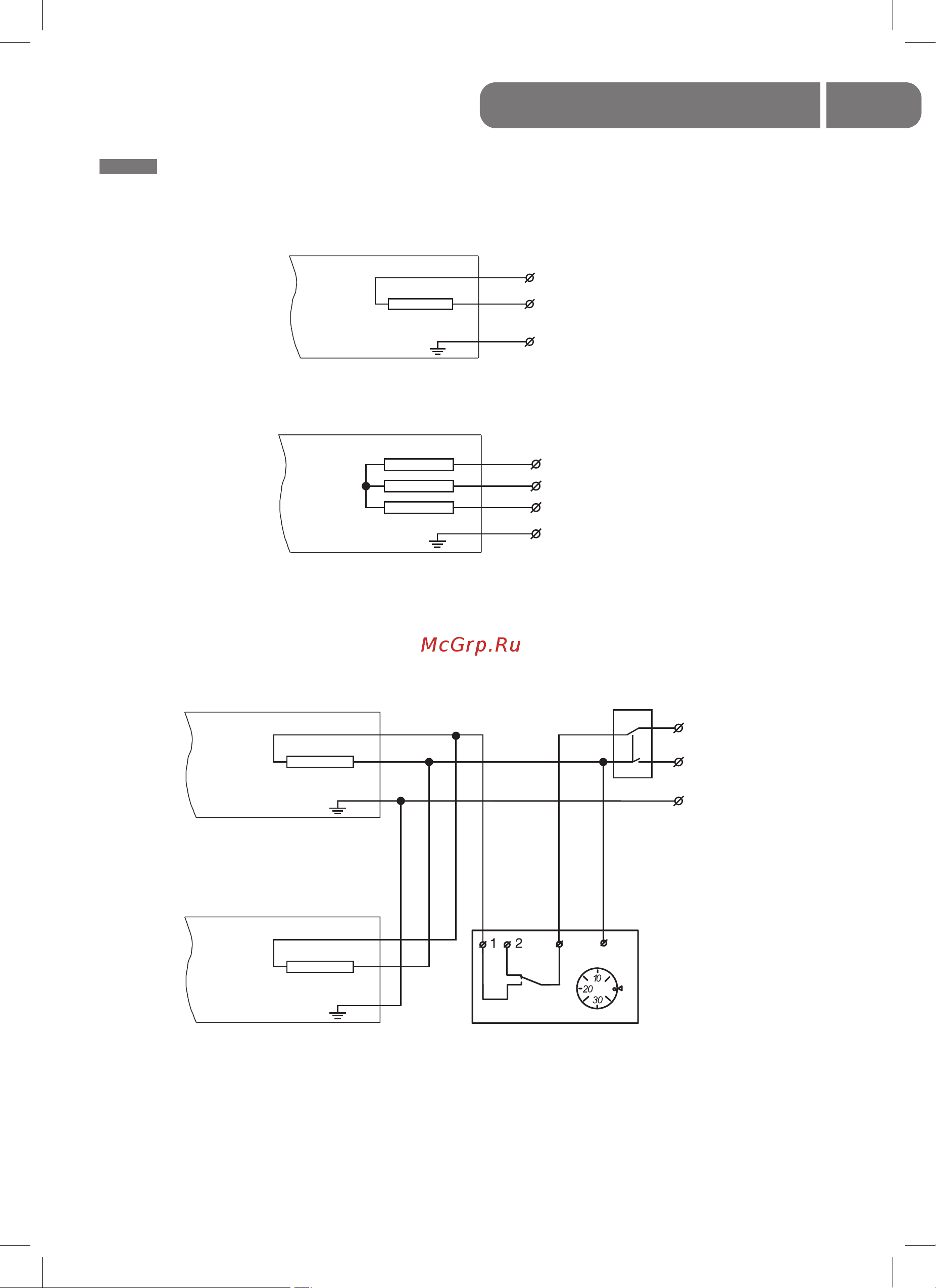

Схемы подключения обогревателей к стационарной проводке

~ 220-230 В

Рис. 1. Обогреватель BIH-T-1.0; BIH-T-1.5, BIH-T-2.0

~ 380-400 В

Рис. 2. Обогреватель BIH-T-3.0; BIH-T-4.5, BIH-T-6.0

Схемы подключения обогревателей к стационарной проводке через терморегулятор

Терморегулятор

~ 220 В

t°C

t°

Рис. 3. Обогреватель BIH-T-3.0; BIH-T-4.5, BIH-T-6.0

S1 – выключатель автоматический "0–1"

ПРИМЕЧАНИЕ

Выключатель, терморегулятор в комплект поставки не входят.
