5. СБОРКА И ПОРЯДОК РАБОТЫ

5.1. Сборка

В момент покупки измельчитель передается покупателю в

картонной упаковке, внутри которой предусмотрены специ-

альные защитные элементы, обеспечивающие его целост-

ность при транспортировке. Снимите бандажные ленты и

металлические скрепки, откройте верхние клапана коробки

достаньте измельчитель и извлеките все комплектующие.

Сборку изделия производите в соответствии с иллюстрация-

ми. Изделие поступает в разобранном виде.

ПРИМЕЧАНИЕ: инструмент, необходимый для монтажа, не входит

в комплект поставки.

ВНИМАНИЕ! Все операции, связанные со сборкой, на-

стройкой и техническим обслуживанием, производи-

те только при отключенном от сети изделии.

• Установите резиновый уплотнитель (1) на торец корпуса из-

мельчителя (2) (Рис. 5).

• Установите внешнюю крышку (1) на корпус измельчителя (2).

Убедитесь, что четыре отверстия крышки и корпуса совпали.

Вставьте четыре болта (3) и закрепите четырьмя гайкой-ба-

рашком (4) (Рис. 6).

• Установите заслонку (1) на корпус дробильного барабана ма-

шины (2) (Рис. 7).

1 2

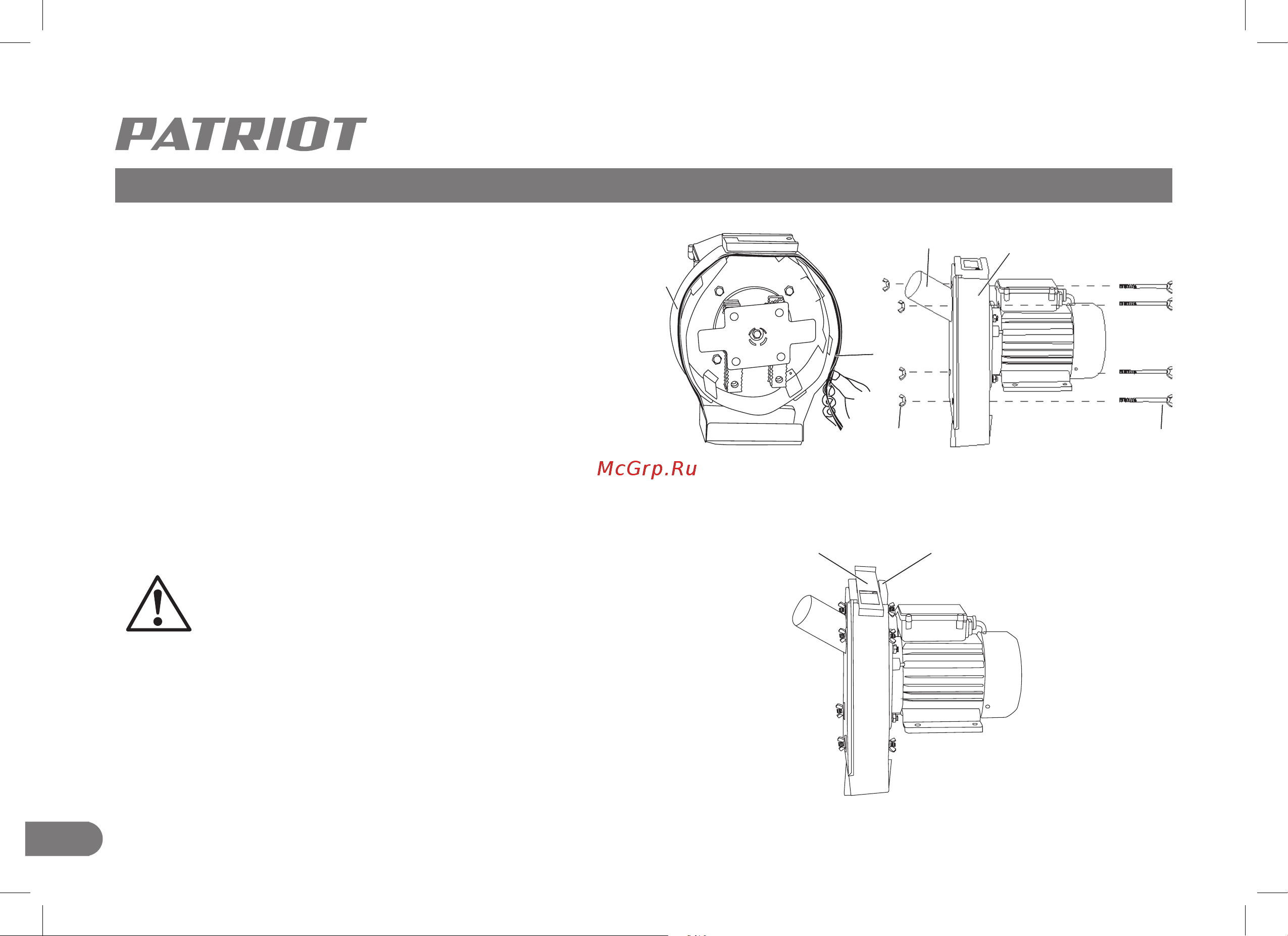

Рис. 5 Рис. 6

Рис. 7
