Стабилизатор ШТИЛЬ R13500-3С (R18000-3С, R22500-3С, R30000-3С, R36000-3C) Руководство по эксплуатации

4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1 Стабилизатор напряжения состоит из следующих основных час-

тей, объединенных в конструкцию стоечного типа (рисунок 4.1):

- трех 19" блоков стабилизации R4500С (R6000С, R7500С, R10000С,

R12000C) (каналов стабилизации), в зависимости от модели стабилизато-

ра;

- одного 19" блока коммутации R13500-3С (R18000-3С, R22500-3С,

R30000-3С. R36000-3C), также в зависимости от модели стабилизатора.

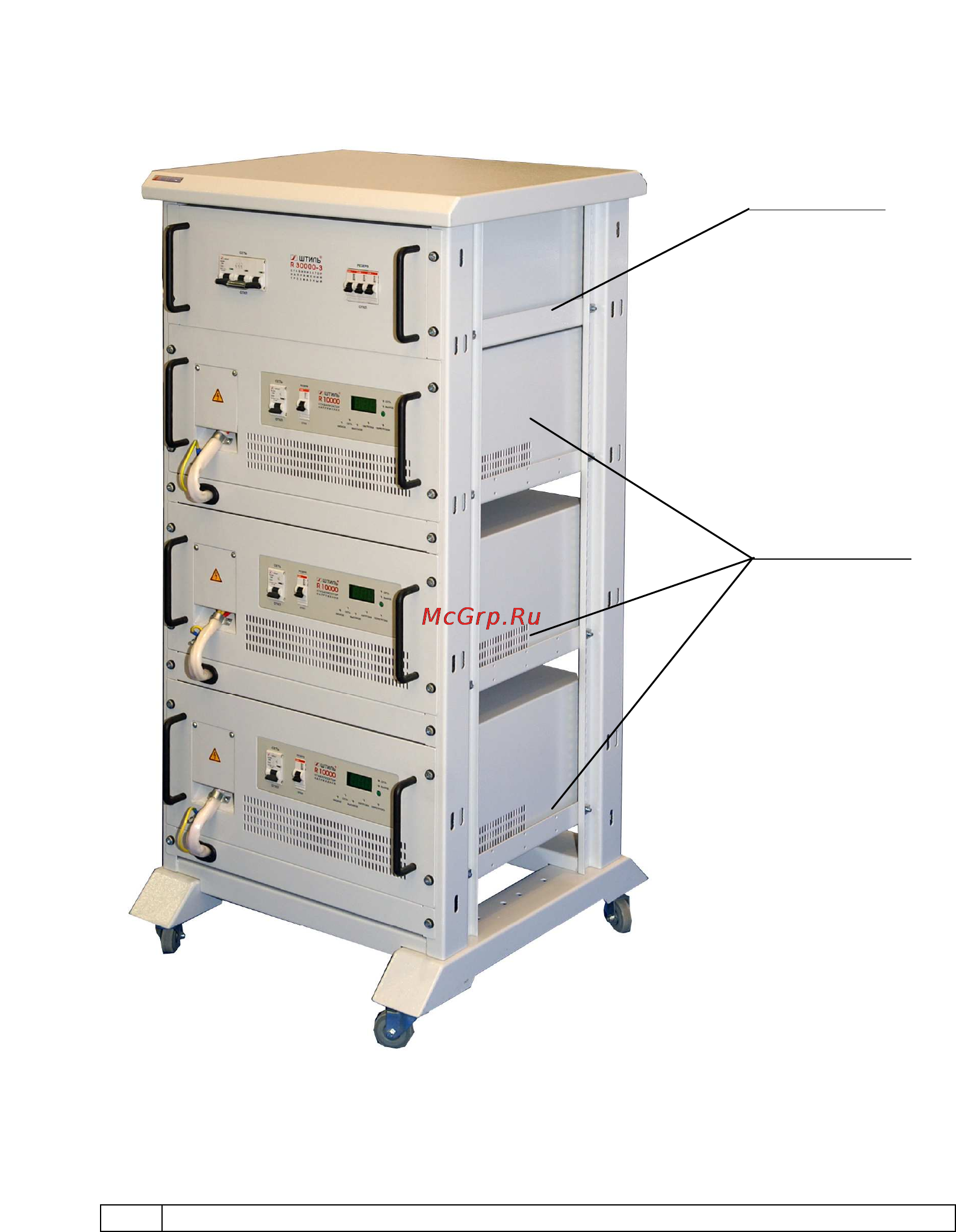

Рисунок 4.1 Внешний вид стабилизатора

Блок коммутации

Блоки стабилизации
