21

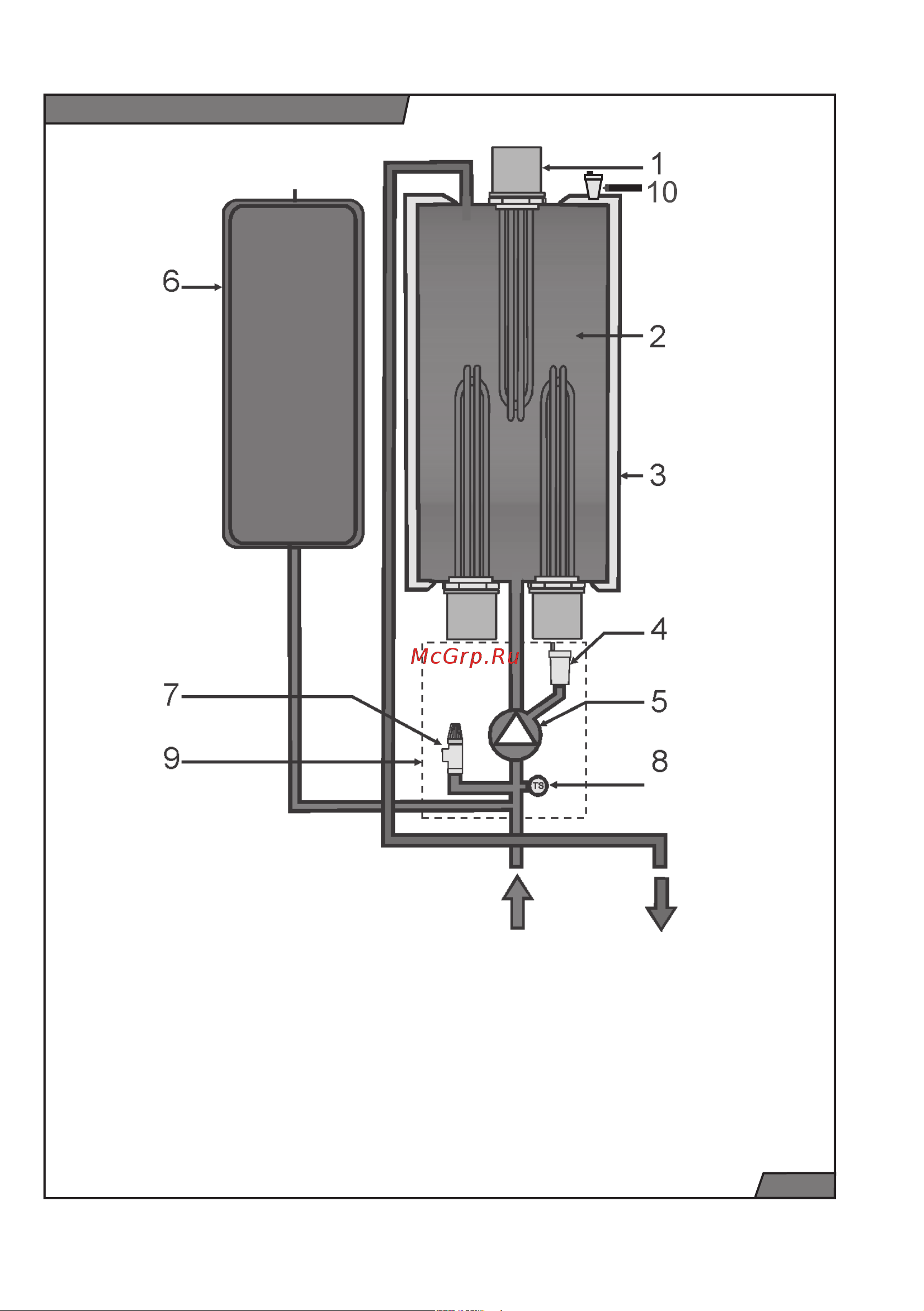

Рис. 5
Принципиальная схема котла
A
B
1 ТЭНы
2 теплообменник
3 изоляция
4 воздухоотводчик
5 насос
6 расширительный бак
7 предохранительный клапан ОВ
8 датчик давления
9 гидрогруппа
10 воздухоотводчик теплообменника
A обратная линия из системы
отопления
B подающая линия в систему
отопления
