Указания по документации 2
0020266028_01 Ray Protherm Руководство по установке и техническому обслуживанию 5
2 Указания по документации
2.1 Соблюдение совместно действующей
документации
▶ Обязательно соблюдайте инструкции, содержащиеся
во всех руководствах по эксплуатации и монтажу,
прилагаемых к компонентам системы.
2.2 Хранение документации
▶ Передайте настоящее руководство и всю совместно
действующую документацию стороне, эксплуатирую-
щей систему.
2.3 Действительность руководства
Действие настоящего руководства распространяется
исключительно на:
Изделие – артикульные номера
Артикул
Ray Protherm
6 KE /14 RU, UA
0010023646
Ray Protherm
9 KE /14 RU, UA
0010023647
Ray Protherm
12 KE /14 RU, UA
0010023648
Ray Protherm
14 KE /14 RU, UA
0010023649
Ray Protherm
18 KE /14 RU, UA
0010023650
Ray Protherm
21 KE /14 RU, UA
0010023651
Ray Protherm
24 KE /14 RU, UA
0010023652
Ray Protherm
28 KE /14 RU, UA
0010023653
3 Описание изделия
3.1 Обозначение изделия
Данное изделие – это Электрический котел.

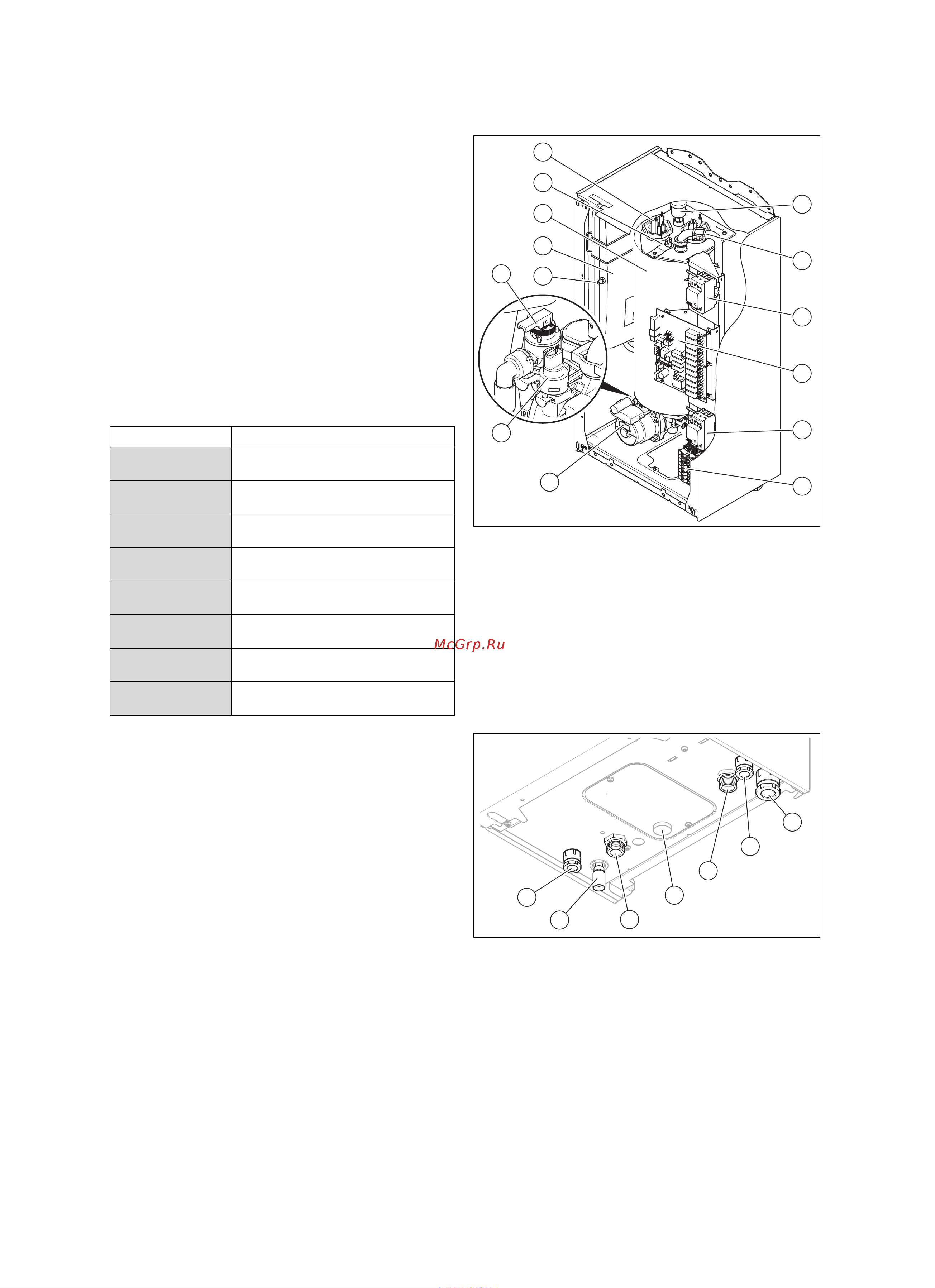

3.2 Конструкция изделия
1
2
3
4
5
6
14
13
12
11
10
9
8
7
1 Быстродействующий
воздухоотводчик
2 Датчик NTC
3 Контактор
4 Печатная плата
5 Контактор
6 Подключение к элек-
тросети
7 2-ступенчатый насос
системы отопления
8 Датчик давления
9 Предохранительный
клапан
10 Вентиль расширитель-
ного бака
11 Расширительный бак
12 Теплообменник
13 Предохранительный
ограничитель темпера-
туры
14 Блок ТЭНов
7
6
5
3
2
1
4
1 Кабельный ввод для
подключения к элек-
тросети
2 Кабельный ввод для
принадлежностей (230
В)
3 Подающая линия
системы отопления
3/4”
4 Манометр
5 Обратная линия си-
стемы отопления 3/4”
6 Перелив для предо-
хранительного кла-
пана
7 Кабельный ввод для
низкого напряжения
