ñòð.5

1 - кожух водонагревателя

2 - корпус водонагревателя

3 - основание водонагревателя

4 - патрубок выхода воды

5 - патрубок входа воды

6 - блок нагревательных

элементов

7 - силовые реле

8 - датчик температуры воды

9 - переключатели ступеней

мощности

10 - регулятор температуры

11 - крышка кожуха

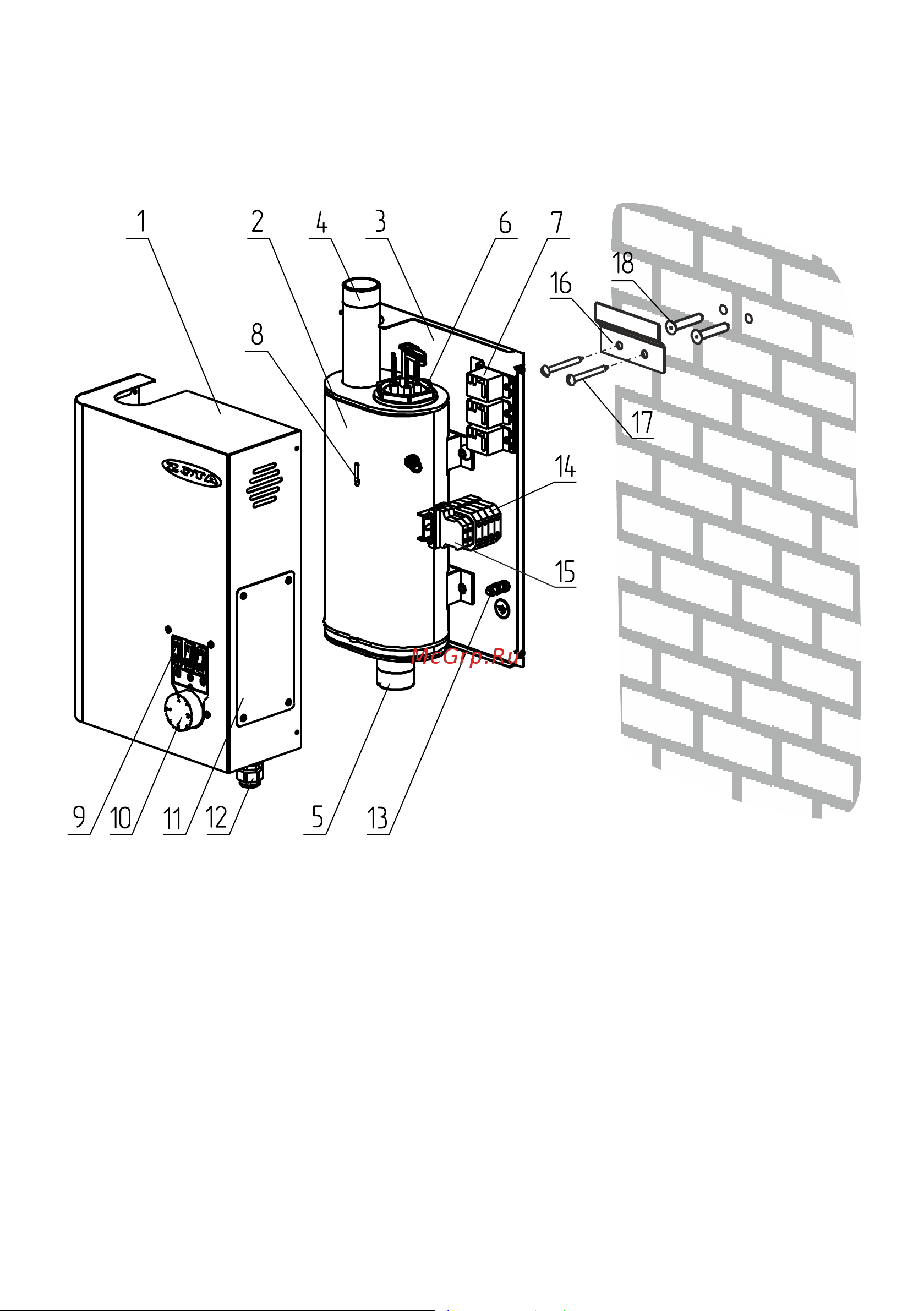

Рис.1 Конструкция водонагревателя и способ

его крепления к стене

12 - сальник

13 - болт заземления

14 - клеммы подключения силового

кабеля

15 - клеммы внешнего термостата

(уст.перемычка)

16 - кронштейн крепления к стене

17 - шуруп для крепления

кронштейна к стене

18 - дюбель пластмассовый
