Глава 5. Устройство котла | 9

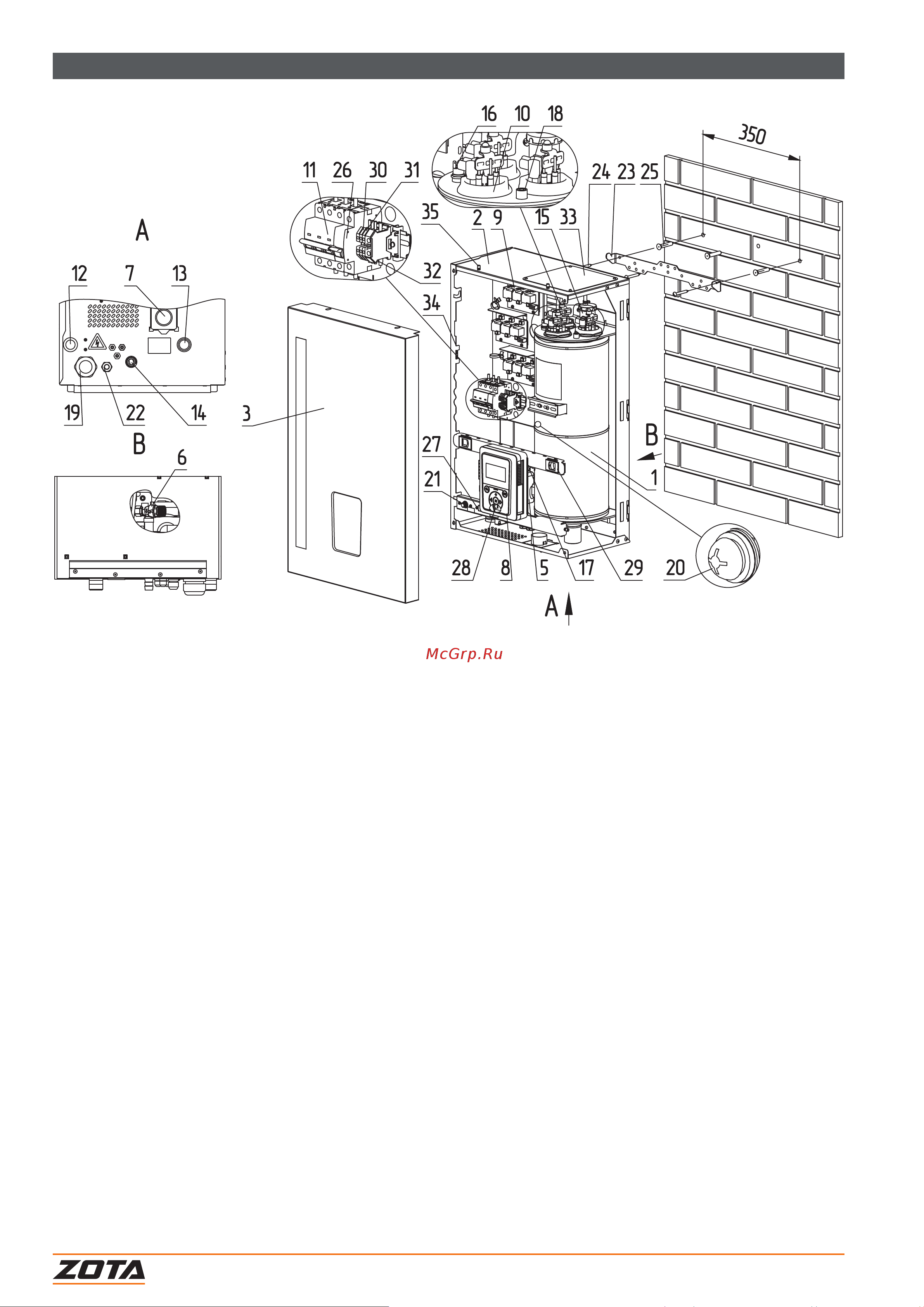

Рис.5УстройствоэлектрическогокотлаZOTAМК-X30-36кВт

1 - Корпус котла

2 - Основание котла

3 - Кожух котла

4 - Хомут-стяжка

5 - Циркуляционный насос

6 - Предохранительный клапан

7 - Манометр

8 - Контроллер ZOTA X-LINE100E

9 - Блок силовой

10 - Блок нагревательных элементов

11 - Вводной автомат

12 - Патрубок входа теплоносителя 1″

13 - Патрубок выхода теплоносителя 1″

14 - Патрубок сброса теплоносителя из клапана 1/2″

15 - Автоматический воздухоотводчик

16 -Датчик перегрева

17 - Датчик давления

18 - Датчик температуры теплоносителя

19 - Ввод для силового кабеля

20 - Болт присоединения заземления основания

21 - Предохранитель насоса, клапана (4А)

22 - Ввод для кабелей датчиков, температуры

воздуха, термостата

23 - Кронштейн настенный

24 - Шуруп 6х50

25 - Пластиковый дюбель

26 - Расцепитель

27 - Кнопка отключения контроллера и

циркуляционных насосов

28 - Предохранитель блока управления (2A)

под крышкой контроллера

29 - Замок зашелка

30 - Колодка для подключения фазы «L» ИБП

31 - Колодка для подключения нейтрали «N» ИБП

32 - Перемычки

33 - Верхний люк

34 - Доп. крепление кронштейна

35 - Зацепы кожуха

36 - Нижний люк

5.2. УстройствоэлектрическогокотлаZOTAMK-X30-36кВт
