Инструкция к товару Страница: 4

Диолд АШ 1136 Л 44 предмета 10021021 Инструкция к товару онлайн [4/7] 864211

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

Заполняет ремонтное предприятие

Гарантийный номер изделия __________________

Содержание ремонта (наименование и номер по схеме

замененной детали или узла, место и характер дефектов):

___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

3. Технические характеристики

№

п/п

Наименование показателей Ед.

измерения

Значение

1. Шуруповерт АШ 1136 Л

1.1. Напряжение питания В 3,6

1.2. Номинальная частота вращения на холостом

ходу

об/мин 180

1.3. Максимальный диаметр шурупа мм 6

1.4. Крутящий момент Нм 0,5 – 1,2

1.5. Класс безопасности III

1.6. Габаритные размеры, не более

ширина х длина х высота

мм 180 х 42 х 150

1.7. Масса, не более кг 0,35

2. Батарея аккумуляторная

2.1. Тип элементов Li-ion

2.2. Номинальное напряжение В 3,6

2.3. Емкость Ачас 1,3

3. Устройство зарядное

3.1. Напряжение питания В 220±10%

3.2. Частота тока Гц 50 ±5%

3.3. Напряжение зарядки В 3,6

3.4. Время зарядки ч 1,5¸2

4. Устройство и принцип работы

4.1. Общий вид шуруповерта изображен на рис. 1.

4.2. Редуктор и электропривод шуруповерта размещены в корпусе. В ручке

размещены: аккумуляторная батарея, индикатор зарядки аккумуляторной батареи и гнездо

с зарядным устройством.

4.3. Отвертки-насадки, входящие в комплект поставки, устанавливаются на шпиндель

шуруповерта. Хвостовик шпинделя имеет конструкцию, позволяющую надежно

фиксировать установленную в хвостовик отвертку-насадку. Установка отверток-насадок на

изделие может осуществляться так же и через переходник с магнитным держателем,

устанавливаемым на шпиндель.

4.4. Включение шуруповерта осуществляется нажатием на курок выключателя поз. 1.

Для отключения шуруповерта необходимо отпустить курок выключателя.

4.5. Переключатель реверса поз. 5 служит для изменения направления вращения

рабочего инструмента на противоположное (реверс).

4.6. В шуруповерте предусмотрена подсветка поз. 2, которая автоматически

включается при включении шуруповерта.

4.7. В шуруповерте установлен индикатор разрядки поз. 8. Включив шуруповерт под

нагрузкой и нажав на кнопку поз. 4 можно определить степень заряженности

1 – курок выключателя

2 – подсветка

3 – хвостовик шпинделя

4 – кнопка

5 – переключатель реверса

6 – разъем

7 – индикатор зарядки

8 – индикатор разрядки

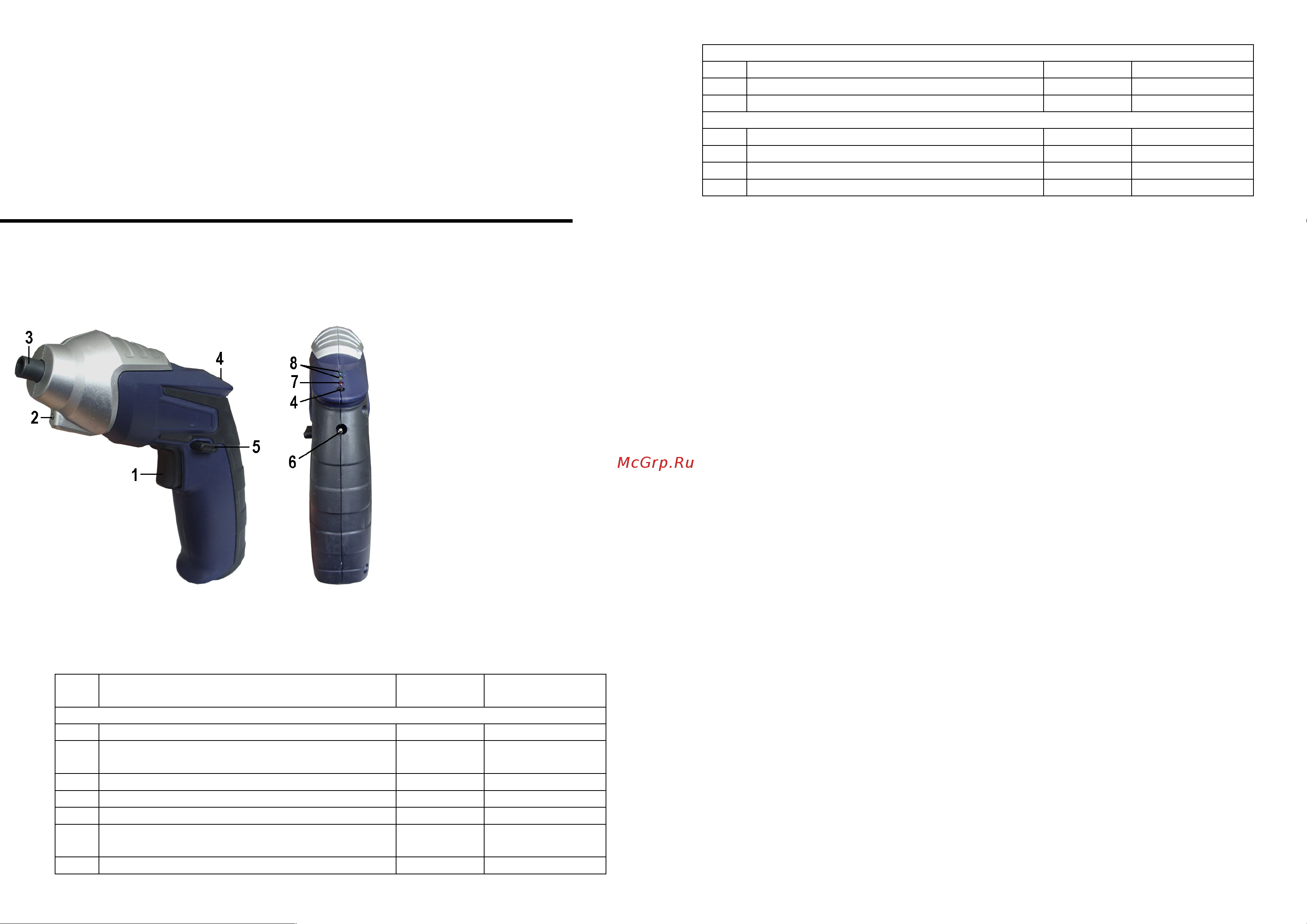

Рис. 1
