19
Français

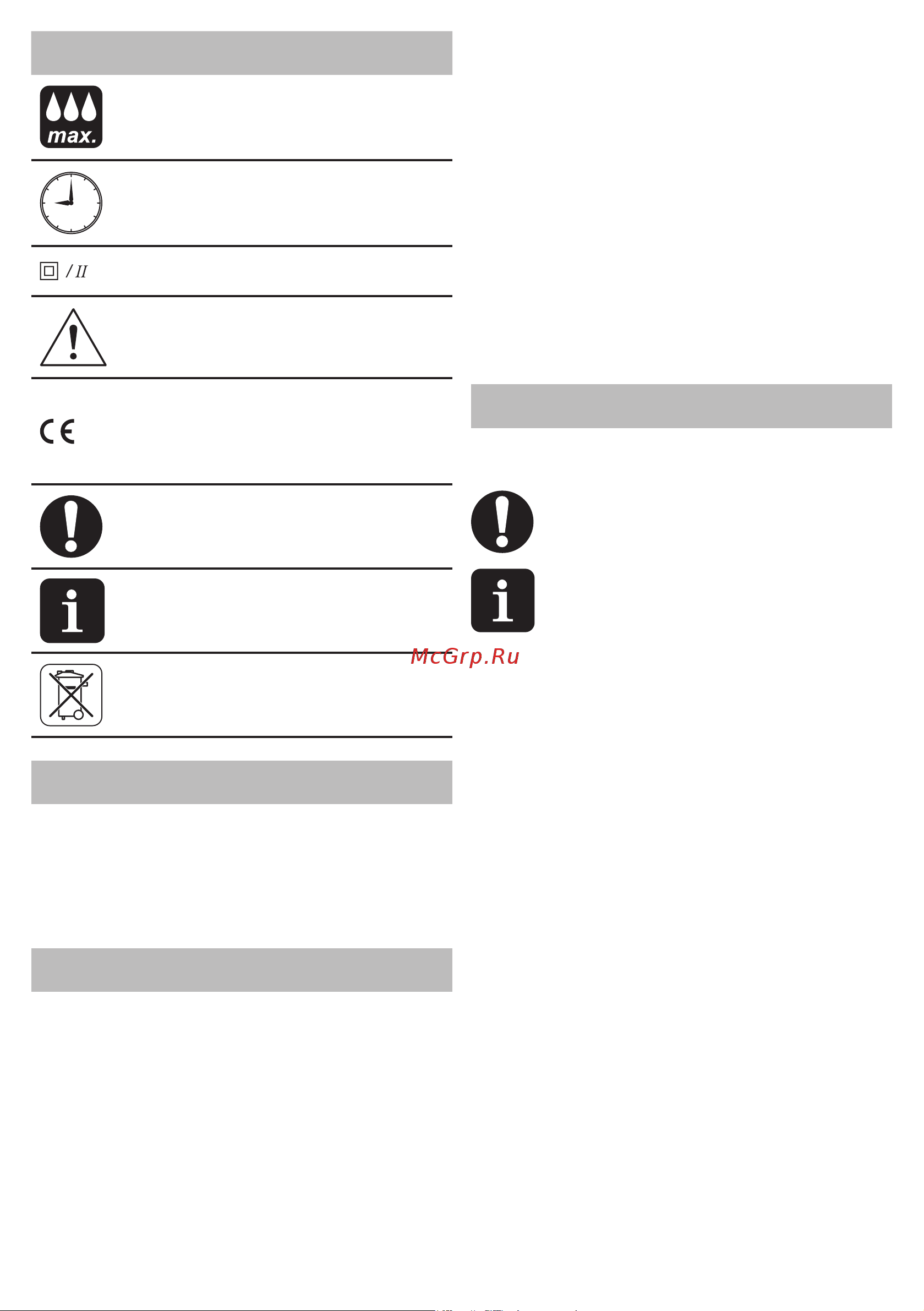

Symbole Légende
Quantité maximale du maté-
riel à pulvériser.
Temps de coulée par la
coupe de mesure.
Double isolation / classe de
protection.
Attention. Avertissement du
préjudice corporel éventuel
pour l’utilisateur.
Signe certiant que l’article
correspond aux directives
CE et aux standards har-
monisés de l’Union Euro-
péenne.
Attention. Information impor-
tante.
Information utile.
Ne jetez pas l’outillage élec-
trique avec les déchets mé-
nagers.
Désignation de l'outil électrique
DWT
Cet outil électrique est conçu pour pulvériser et
appliquer des liquides sur une surface traitée. Il permet
à l'utilisateur d'appliquer de la peinture, des vernis, des
apprêts, des conservateurs, des matériaux de
protection et désinfectants ainsi que de pulvériser de
l'eau pour humidier les surfaces.
1
Composants
de l'outil électrique
Embout
2 Bouchon à air
3 Écrou de xation
4 Bouton
5 Réservoir
6 Régulateur de volume de pulvérisation
7 Tuyau à air
8 Couvercle
9 Sélecteur marche / arrêt
10 Porte-pistolet
11 Unité de base
12 Entonnoir de mesure *
13 Tige de nettoyage *
14 Bandoulière *
15 Embout de purge *
16 Fentes d'aération
17 Flexible de rallonge *
18 Tube
19 Écrou
20 Contre-écrou
21 Ouverture de sortie
22 Bout de raccordement à l'unité de base
23 Bout de raccordement d'accessoires
24 Filtre
25 Trou de succion
26 Trou de vidange
27 Filtre à air *
* Accessoires
Une partie des accessoires représentés et décrits
ne gurent pas dans la livraison.
Installation et réglage
des éléments de l'outil électrique
Avant de commencer à travailler avec l'outil
électrique, s'assurer qu'il est débranché.
Ne pas trop serrer les xations an d'évi-
ter tout endommagement du letage.
Le montage / démontage / réglage de
certains éléments est le même que pour
tous les modèles d'outils électriques;
dans ce cas, les modèles spéciques ne
sont pas indiqués sur l'illustration.
Raccordement / dé raccordement du réservoir
(voir les g. 1-2)
Raccordez / dé raccordez le réservoir 5 comme montré
sur les gures 1-2.
[ESP05-200 T]
Avant de raccorder le réservoir 5 tournez le tube 18
(voir la g. 2.2) dans la position permettant l'utilisation
maximum du produit. Cela dépend de comment
le pistolet de pulvérisation sera incliné durant le
fonctionnement (voir les g. 2.3-2.4).
• Desserrez l'écrou de blocage 20 et dévissez
l'écrou 19.
• Tournez le tube 18 en position requise.
• Vissez l'écrou 19 et xez-le en serrant l'écrou de
blocage 20.
Raccordement / dé raccordement du exible de
rallonge (voir la g. 3)
[ESP01-250]
• Le exible de rallonge 17 permet de pulvériser
des produits sur des surfaces horizontales et sur des
endroits difciles à atteindre (par exemple lors de la
peinture des radiateurs de chauffage).
• Dévissez l'embout 1 (voir la g. 3).
• Vissez le exible de rallonge 17, puis courbez-le
dans la position voulue.
• Pour dé raccorder, effectuez ces étapes en sens
inverse.
