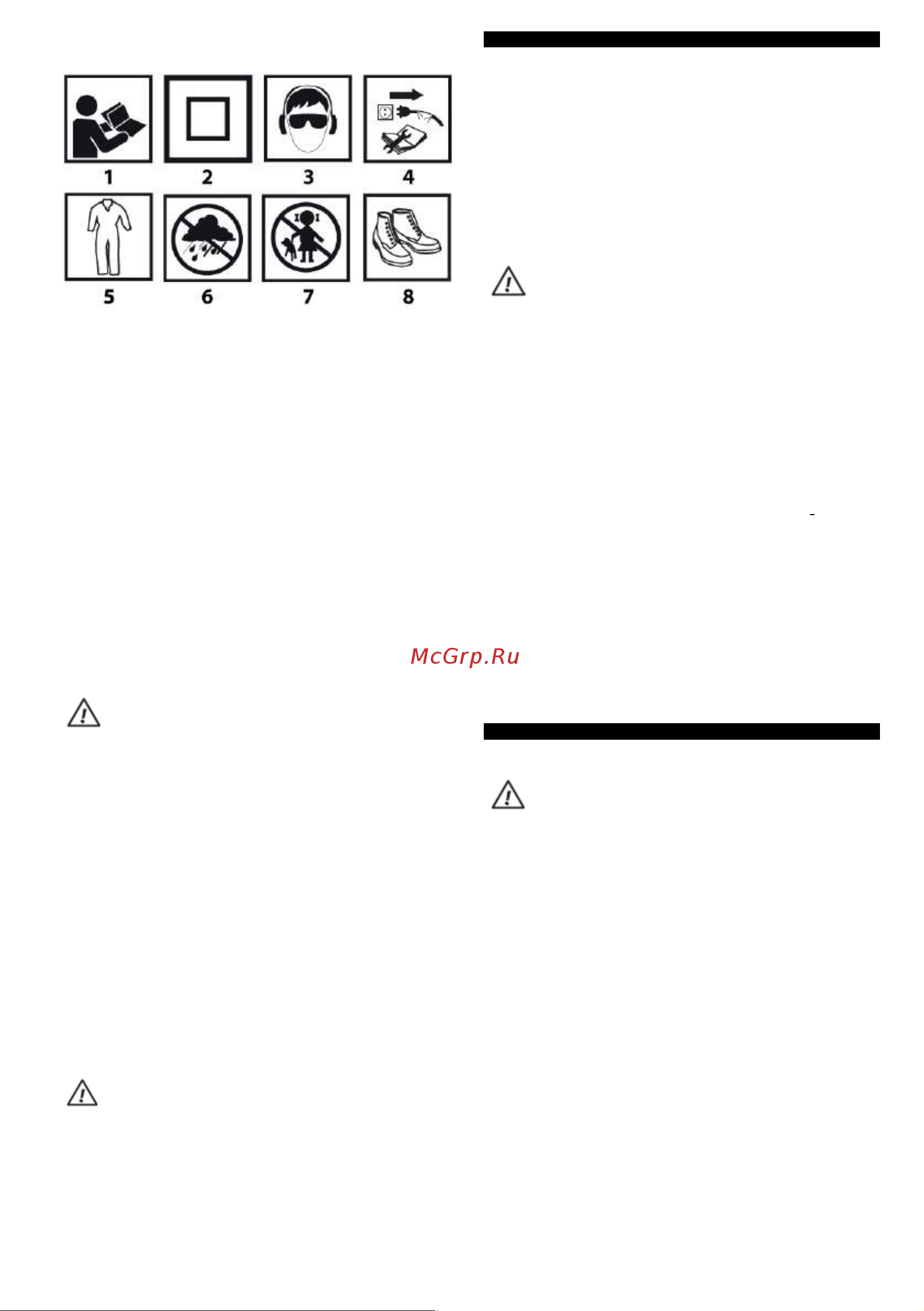

Обяснение на използваните пиктограми

1. Прочетете инструкцията за обслужване, спазвайте съдържащите

се в нея предупреждения и правила за безопасност!

2. Втори клас на защита от токов удар.

3. Използвайте средства за индивидуална защита (защитни очила,

антифони, противопрахова маска)

4. Преди ремонт изключете уреда от захранването.

5. Използвайте защитно облекло.

6. Пазете уреда от влага.

7. Не допускайте деца в близост до уреда.

8. Използвайте защитни обувки

КОНСТРУКЦИЯ И УПОТРЕБА

Бъркалката е ръчен електроинструмент, оборудван с два

накрайника - бъркалки, въртящи се в противоположни посоки

(възможно е да се работи и с една бъркалка). Бъркалката е широко

използвана както в строителството, така и в други области.

Възможността за смяна на местата на бъркалките от двете страни

позволява да смесвате материали с различни свойства като цимент,

мазилка, подови настилки, благородни мазилки, бои, обикновени

мазилки, саморазливни разтвори и т.н. Независимо от състава на

сместа и разположението на бъркалките, се препоръчва да не се

смесват повече от 160 литра продукт наведнъж. Бъркалката е

оборудвана с патронници за накрайника от тип Quick Lock за бърза

подмяна на бъркалките без използване на инструменти.

Бъркалката е предназначена за смесване само на

незапалими и неексплозивни вещества. Не се разрешава

използването на бъркалката по начин, различен от нейното

предназначение.

ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ

Представеното по-долу номериране се отнася за елементите на

устройството, представени върху графичните страници в

настоящата инструкция.

1. Пусков бутон

2. Бутон на блокировката на пусковия бутон

3. Капак на въглеродната четка

4. Ръкохватка

5. Превключвател за скоростта на въртене

6. Фиксираща втулка на патронника

7. Патронници

8. Въртящ бутон за регулиране на въртящата скорост

9. Накрайници - бъркалки

* Между представената фигура и продукта може да има разлики.

ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ГРАФИЧНИ СИМВОЛИ

ПРЕДУПРЕЖДЕНИЕ

ОБОРУДВАНЕ И АКСЕСОАРИ

1. Накрайник – бъркалка 2 бр.

ПОДГОТОВКА ЗА РАБОТА

МОНТАЖ НА РАБОТНИТЕ НАКРАЙНИЦИ

• Хванете фиксиращата втулка (6) на патронника (7) и я дръпнете

назад, преодолявайки съпротивлението на пружината.

• Поставете края на бъркалката (9) в отвора на патронника (7), като

го пъхнете докрай (може да бъде необходимо завъртане на

бъркалката, докато зъбчето в края на накрайника попадне в изреза

на патронника) (фиг. A).

• Освободете закрепващия патронник (6), което ще доведе до

окончателното закрепване на бъркалката.

• Работният накрайник - бъркалка е фиксиран правилно, ако не

може да бъде изваден без издърпване на патронника (6).

• Повторете горните дейности за монтиране на втората бъркалка.

Бъркалките се въртят в различни посоки. Горната R

надясно, а долната L наляво.

За да се осигури правилна работа, бъркалките трябва да бъдат

правилно монтирани в съответствие с вида на извършената

работа.

Бъркалките, монтирани в патронниците, така че маркировката

им R и L е напълно съвместима с маркировката на корпуса на

патронника, са предназначени за смесване на гъсти разтвори

като строителни разтвори, бетони, лепила, които като пълнеж

имат пясък, чакъл, керамзит (т. нар. повдигаща система) ) (Фиг.

В).

Смяната на страните за разбъркване, когато маркировките R и

L са противоположни на маркировките на корпуса на

патронника, служи за смесване на редки разтвори като: бои,

гипсови мазилки, структурни бои (т. нар. притискаща система).

Противоположната система за бъркане може да разпръсква

редкия разтвор върху оператора.

И в двата случая се допуска да се работи с една бъркалка.

ДЕМОНТАЖ НА РАБОТНИТЕ НАКРАЙНИЦИ

• Издърпайте корпуса на патронника (6) назад и го задръжте.

• С другата ръка изтеглете бъркалката напред.

Веднага след завършване на работата трябва да почистите

извадените бъркалки.

РАБОТА / НАСТРОЙКИ

ВКЛЮЧВАНЕ / ИЗКЛЮЧВАНЕ

Напрежението в захранващата мрежа трябва да

съответства на напрежението, посочено във фирмената

табелка на бъркалката.

Включване - натиснете пусковия бутон (1) и задръжте в тази

позиция.

Изключване – освободете натиска на бутона за включване (1).

Блокада на пусковия бутон (постоянна работа)

Включване:

• Натиснете пусковия бутон (1) и задръжте в тази позиция.

• Натиснете бутона на блокировката на пусковия бутон (2) (фиг. C).

• Освободете натиска на пусковия бутон (1).

Изключване:

• Натиснете и освободете натиска на пусковия бутон (1).

ПРЕВКЛЮЧВАТЕЛ НА СКОРОСТТА НА ВЪРТЕНЕ

Въртящата скорост може да се променя с помощта на

двупозиционния превключвател на скоростта (5) (фиг. D). В

зависимост от смесвания материал превключвателят на скоростите

трябва да се постави в съответното положение.

• Положение „1” осигурява по-ниска скорост и по-голям въртящ

момент (подходящо за смесване на лепкави вещества като лепилен

разтвор, цимент, мазилка и др.).

• След завъртане надясно до положение „2” ще получим по-висока

скорост и по-нисък въртящ момент.

• С цел връщане към по-ниската скорост трябва да завъртите

превключвателя наляво (скорост за смесване на течности).
