1.6 Общий вид миксера представлен на рис.1

1.7 Миксер состоит из коллекторного двигателя в пластиковом корпусе (рис.1

поз.6) и редуктора, расположенного в металлическом корпусе (рис.1 поз.7). Кру-

тящий момент с якоря электродвигателя через систему шестерён, передаётся на

два шпинделя, соосных с двигателем. На шпиндели, накидными гайками (резьба

М27 внутренняя) крепятся насадки. Гайки (рис.1 поз.9) и насадки (рис.1 поз.10)

имеют хорошо различимые маркировки: «R» - правая и «L» - левая.

1.8 Клавиша выключателя (рис.1 поз.2) расположена в нижней части правой

рукоятки. Слева на рукоятке находится кнопка (рис.1 поз.3) фиксации клавиши

выключателя в рабочем положении. Скорость вращения шпинделей в каждом

из режимов регулируется усилием, приложенным к клавише выключателя. На

максимальных оборотах каждого из режимов кнопка (рис.1 поз.3) фиксирует

клавишу в рабочем положении.

Для снижения электромагнитных помех двигателя, в целях обеспечения

нормального функционирования находящихся рядом средств связи, в электри-

ческую цепь миксера вставлены конденсатор и индуктивность фильтра радио-

помех.

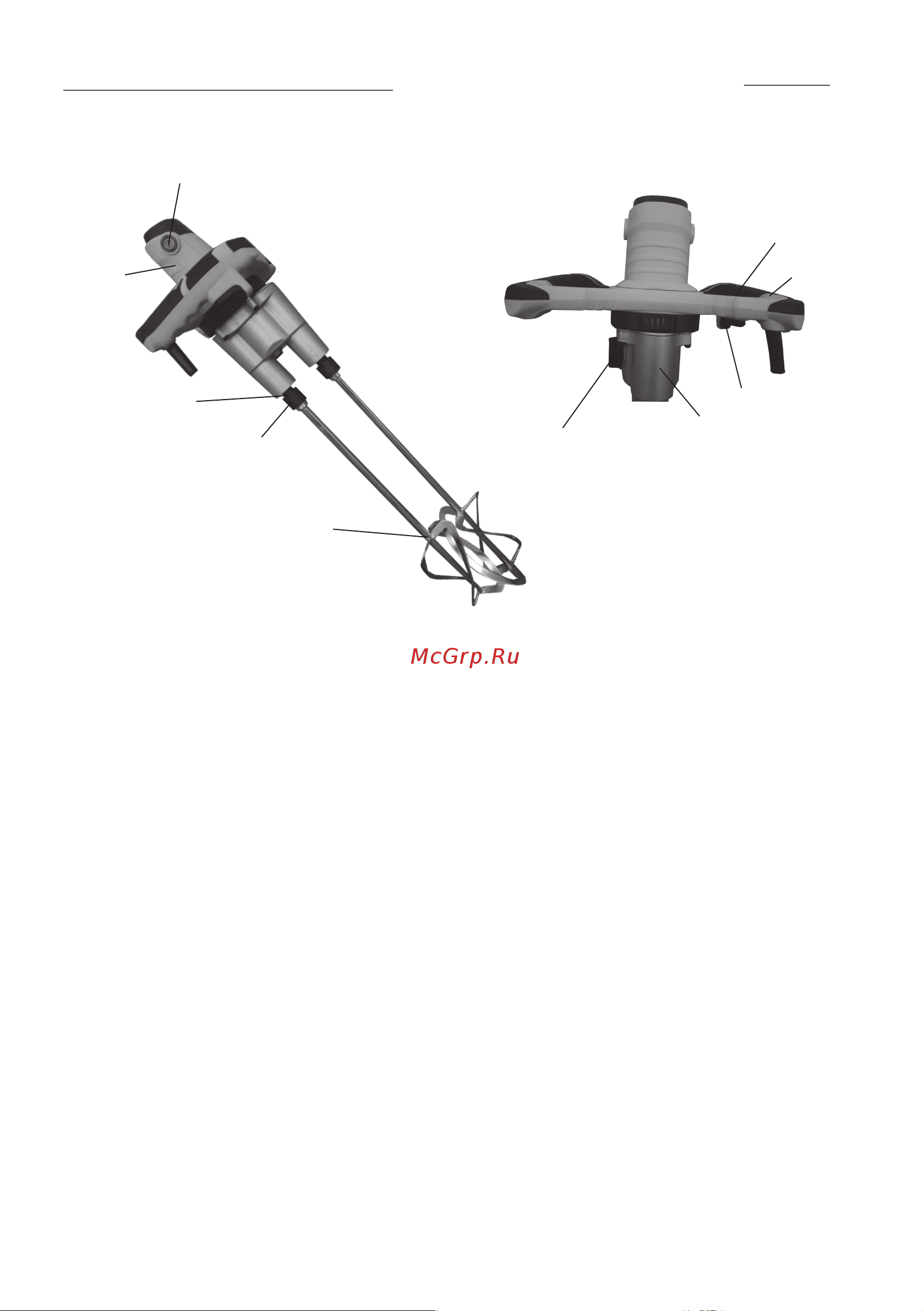

рис.1

1 – переключатель диапазона скоростей; 2 – клавиша выключателя;

3* – кнопка блокировки клавиши выключателя (на рисунке не видна);

4 – крышка щёткодержателя; 5 – рукоятка управления;

6 - корпус двигателя; 7 – корпус редуктора; 8 – шпиндель;

9 – гайка накидная; 10 – насадка.
