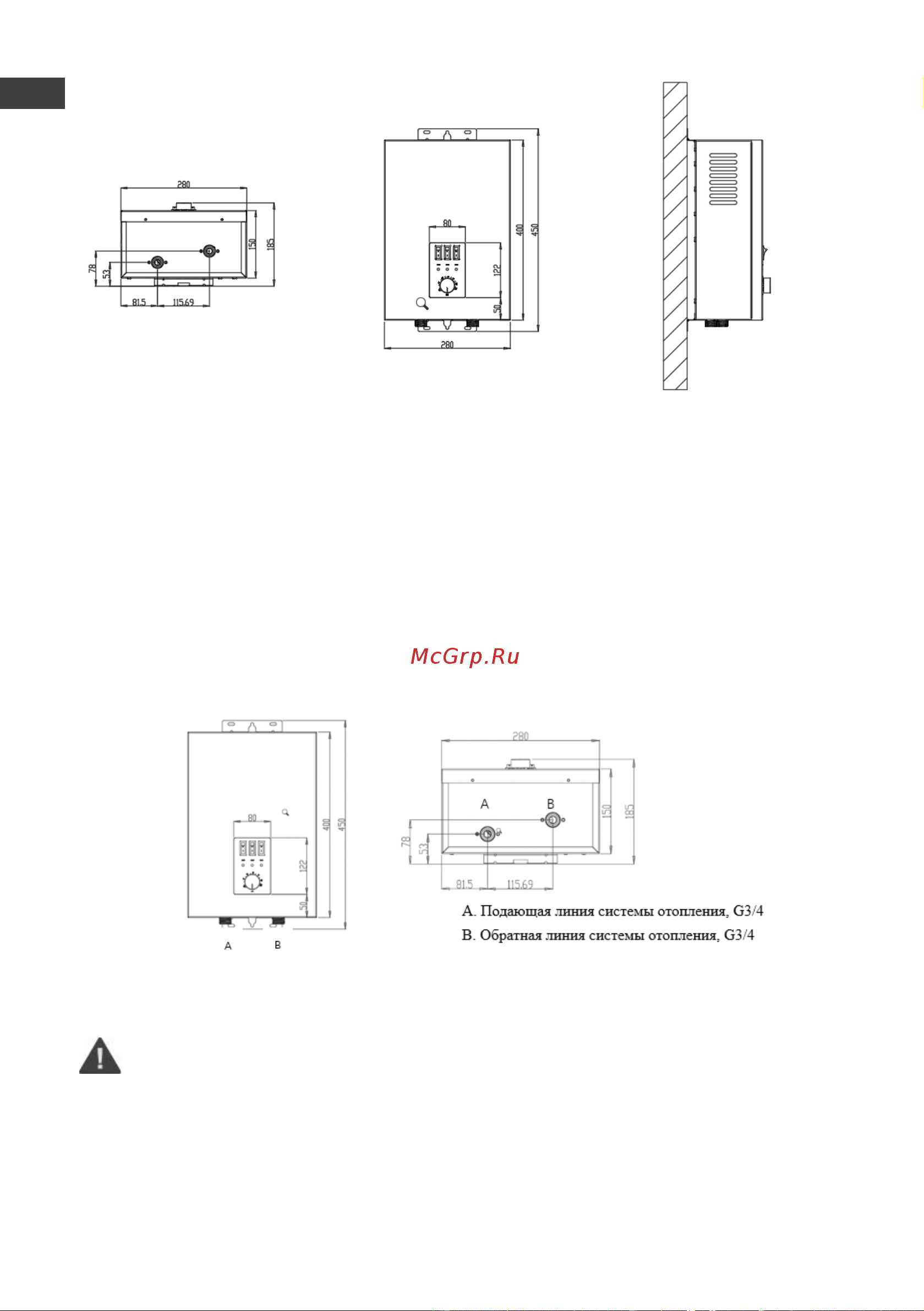

Рис. 7. Монтажные размеры

7.3.3 Подсоединение труб (Рис. 8)

На обратной линии системы отопления должен быть установлен косой

фильтр механической очистки (Y-образный). После фильтра должен быть уста-

новлен шаровой кран.

Диаметр отопительной трубы должен быть не менее 20 мм. Трубы системы

отопления, соединенные с прибором, должны быть снабжены шаровыми кра-

нами, размеры которых должны соответствовать размеру труб.

Рис. 8. Присоединительные размеры

7.3.4 Подключение к электросети

Внимание!

Перед установкой убедитесь, что параметры электрической сети соответ-

ствуют данным, указанным в Таблице 1 и в технической табличке на корпусе

прибора. Фазный провод, нулевой провод, заземляющий провод должны соот-

ветствовать друг другу. Спецификации проводов должны соответствовать тех-

ническим параметрам и требованиям к установке данного продукта.
