1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Электрический насос для испытаний модели DSY60 предназначен для проведения

гидравлических испытаний и опрессовки различных емкостей и систем трубопроводов, включая

запорно-регулирующую арматуру, после выполнения монтажных или ремонтных работ. Насос

может применяться в качестве гидропривода различных устройств (домкратов, гидроцилиндров,

струбцин, не имеющих собственного привода). Для точных гидравлических испытаний может

применяться технический манометр с необходимым классом точности и пределом измерения

давления (поставляется по дополнительному заказу).

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальное давление рабочей жидкости , бар (кгс/см²) …………………………………………………….…….60

Тип привода ……………………………………………………………………………………………………………………электрический

Напряженность питания, В …………………………………………………………………………………………………………….…220

Мощность двигателя, Вт …………………………………………………………………………………………………………………..250

Производительность, л/мин ………………………………………………………………………………………………………………..3

Рабочая жидкость ……………………………………………………………………………………... вода, масло минеральное

Рабочая температура, °C ………………………………………………………………………………………………………. от 2 до 80

Присоединительная резьба………………………………………………………………………………………………………… G 1/2"

Выходное соединение………………………………………………………………………………………………………………… G 3/8"

Габаритные размеры, мм ………………………………………………………………………………………………… 270х230х200

Масса, кг, ……………… …………………………………………………………………………………………………………………………… 10

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

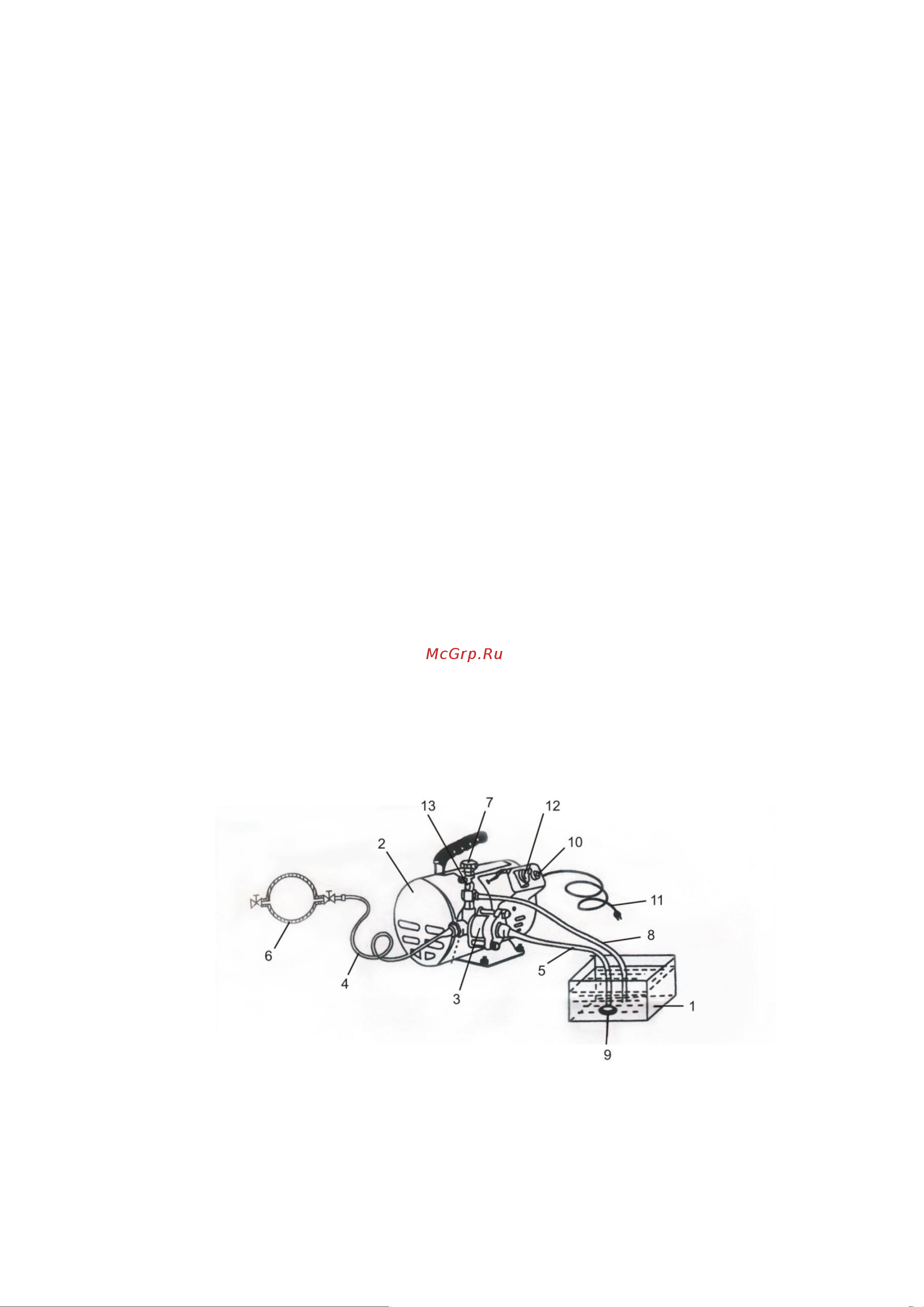

3.1. Электрический насос для испытаний модели DSY60 (см. рис. 1) состоит из бака 1 (упаковочная

тара) или любая подходящая емкость, электронасос 2, нагнетательный трубопровод

(подающий шланг) 4 с регулятором давления 3, предохранительного клапана давления 13,

всасывающего шланга 5 с фильтром 9 и дренажного шланга 8.

Рис. 1

3.2. Принцип работы насоса заключается в том, что электронасосом осуществляется всасывание

рабочей жидкости из бака 1 и подача её на испытываемый объект 6 (по нагнетательному

трубопроводу 4).
