5.4. Подсоединение Приборов для серии плинтусных обогревателей SMART в

объединенную группу с помощью электрического шнура IEC C13-C14. Порядок

подсоединения:

5.4.1. Вставить электрический шнур в торцевой разъем пластиковой крышки Прибора.

5.4.2. Второй конец электрического шнура вставить в торцевой разъем

пластиковой крышки присоединяемого Прибора. (Рисунок 5)

ВНИМАНИЕ! В данном типе соединения объединенную группу Приборов возможно

устанавливать под любыми углами.

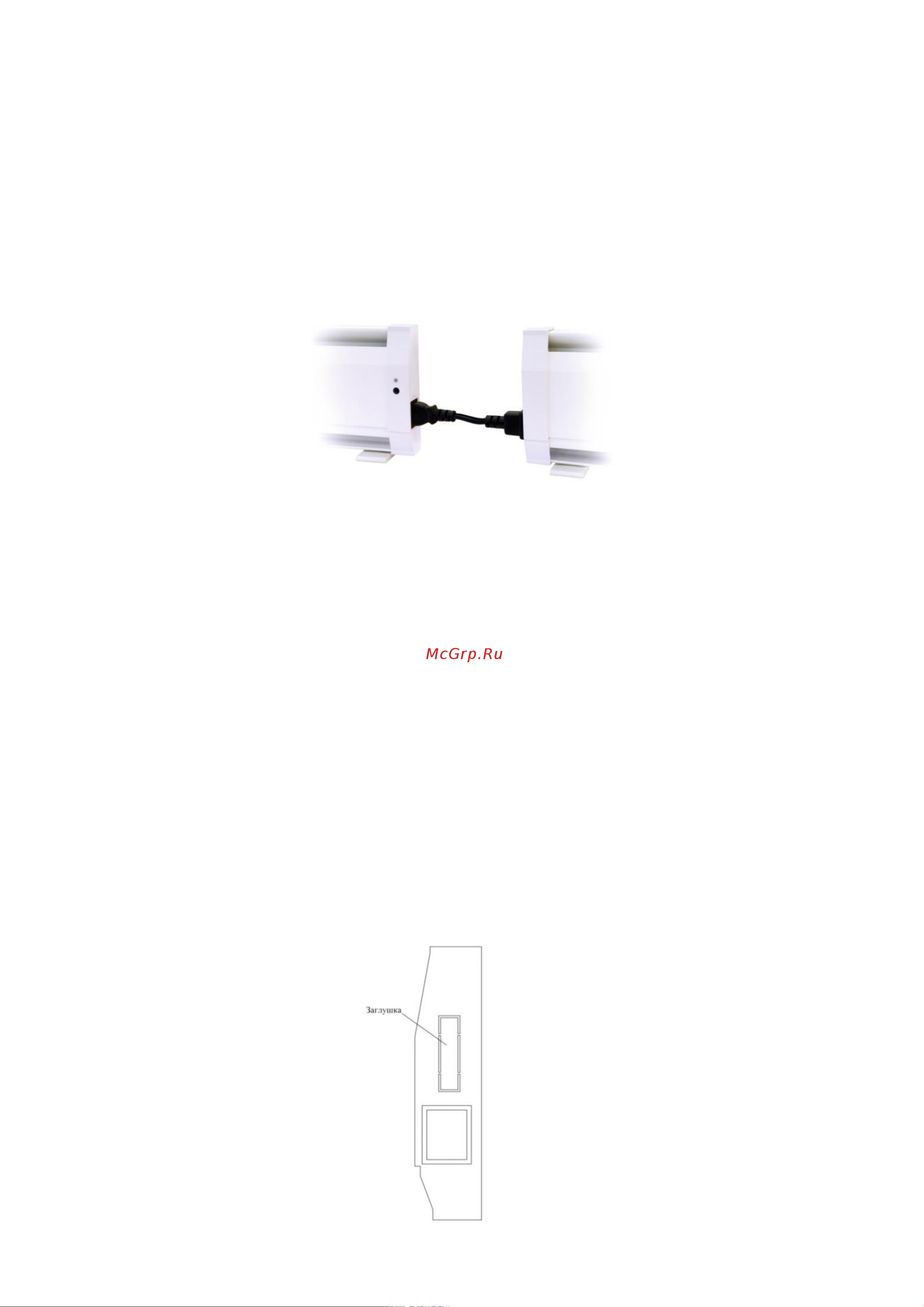

Рисунок 5. Подсоединение Приборов с помощью электрического шнура IEC C13-C14 для

серии плинтусных обогревателей SMART в объединенную группу.

5.5. Подсоединение Приборов с помощью коннектора для серии плинтусных

обогревателей SMART LINE в объединенную группу. Порядок подсоединения:

5.5.1. Аккуратно удалить заглушки в торцевой пластиковой крышке с помощью

канцелярского ножа. (Рисунок 6)

ВНИМАНИЕ! При выполнении пункта 5.5.1 Прибор должен быть отключен от

электрической сети.

5.5.2. Вставить коннектор в первый Прибор (с сетевым шнуром) той стороной, на которой

размещен

«ключ» (в верхней половине коннектора). (Рисунок 7)

5.5.3. Второй Прибор присоединить к первому, вставив оставшуюся часть

коннектора в разъем второго Прибора до упора. (Рисунок 8)

ВНИМАНИЕ! При данном типе соединения управление всей созданной объединенной

группой приборов осуществляется с первого Прибора.

Рисунок 6. Заглушка торцевой пластиковой крышки.
