Устройство и принцип работы

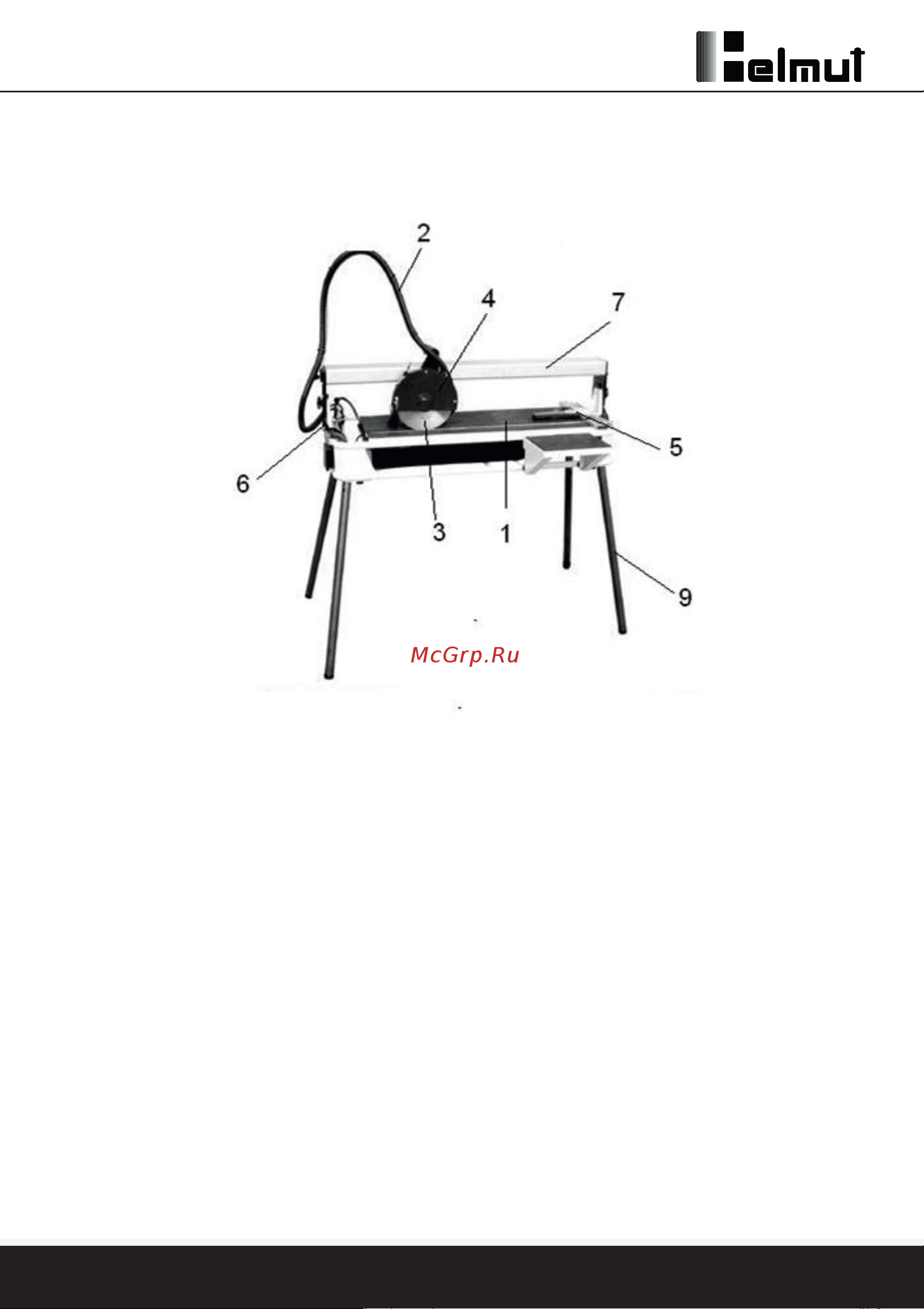

Общий вид плиткореза представлен на рисунке 1.

Рисунок 1 - Общий вид

1 - рабочий стол с ванной; 2 - шнур питания; 3 - алмазный диск; 4 - рабочая

головка с электродвигателем; 5 - упор с транспортиром; 6 – болт фиксирующий;

7 - направляющая рама; 8 - выключатель (на рисунке не показан); 9 – ножка

Разрезание заготовки на примере станка FS200 происходит путём перемещения

головки 4 (рисунок 1) с диском 3 вдоль стола 1 по направляющей раме 7. При этом

заготовку необходимо фиксировать при помощи дополнительных (зажимных)

приспособлений. Для обеспечения необходимых размеров разрезаемого

материала в станке предусмотрен упор с линейкой и транспортиром 5. Изменение

угла вертикального реза может происходить с помощью наклона

направляющей рамы 7 с рабочей головкой 4 по отношению к столу 1 и её

фиксацией болтом 6. Расстояние от диска до стола можно отрегулировать наклоном

головки в вертикальной плоскости, используя фиксатор 10.

Во время работы постоянно циркулирующая вода охлаждает режущий диск 3 и

очищает его от пыли.

Внимание! При работе возможна незначительная вибрация двигателя при нагрузках.
