Устройство

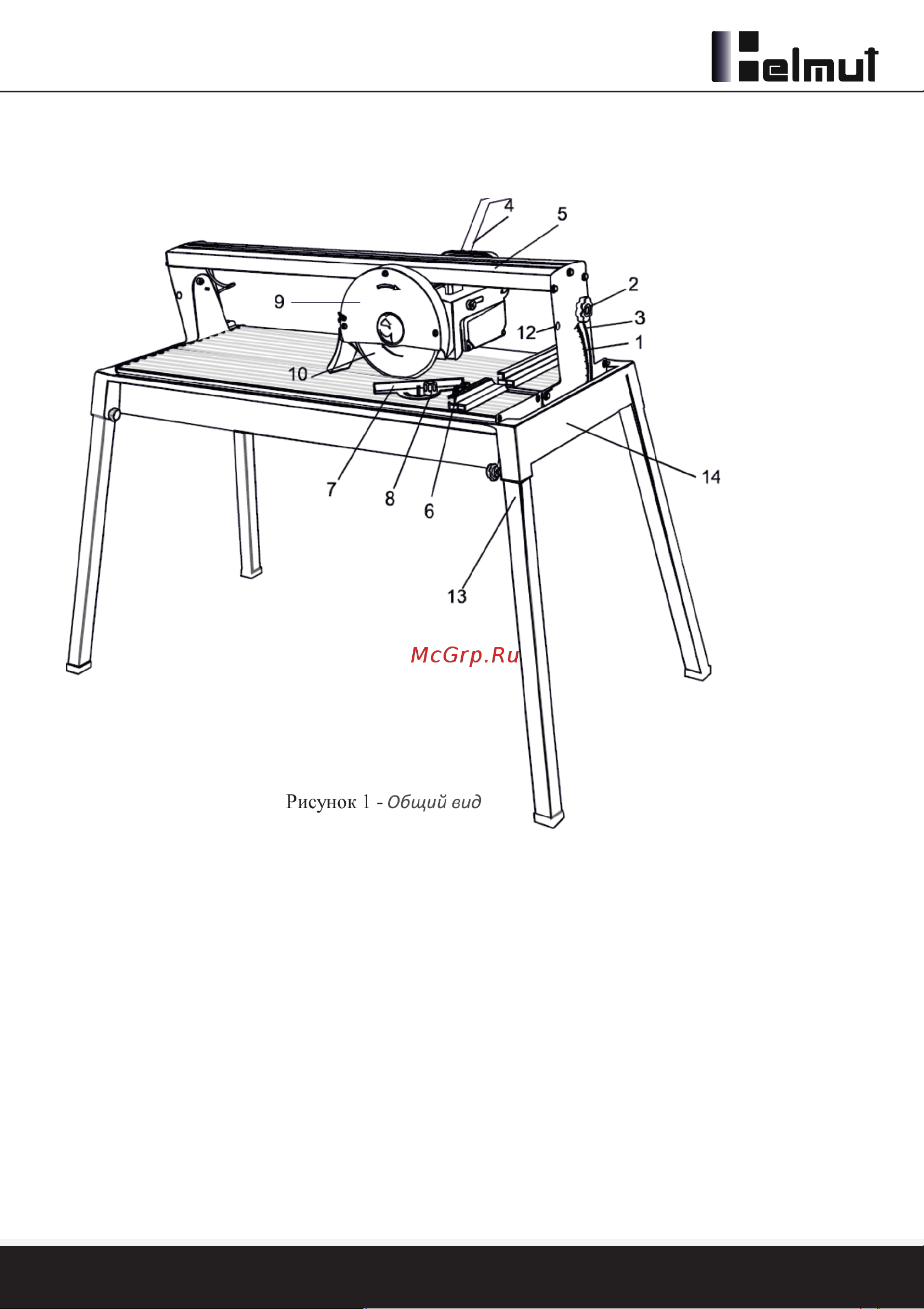

Общий вид плиткореза представлен на рисунке 1.

Рисунок 1 - Общий вид

1 - Угловая шкала

2 - Фиксирующие ручки (x2) регулировки угла моста

3 - Указатель угла

4 - Ручка

5 - Регулируемый мост

6 - Фиксирующая ручка регулируемой рейки угла скоса

7 - Регулируемая рейка угла скоса

8 - Фиксатор рейки угла скоса

9 - Кожух дисковой пилы

10 - Алмазный режущий диск

11 - Измеряющая направляющая

12 - Фиксирующая транспортная гайка режущей головки

13 - Стойка

14 - Емкость для воды

Внимание! При работе возможна незначительная вибрация двигателя при нагрузках.
