Сборка и настройка

Для замены диска следуйте следующим инструкциям:

- установите плиткорез на ровной горизонтальной поверхности стола и

зафиксируйте с помощью крепёжных отверстий 11 (рисунок 1);

- установите и закрепите вставку диска 1 (рисунок 2);

- зафиксируйте гаечным ключом шпиндель 3 (рисунок 2), а вторым ключом

открутите гайку 4 и снимите фланец 5;

- установите отрезной диск 2 (рисунок 2), затем установите фланец 5, удерживая

ключом шпиндель плиткореза 3 затяните гайку 3, проверьте фиксацию;

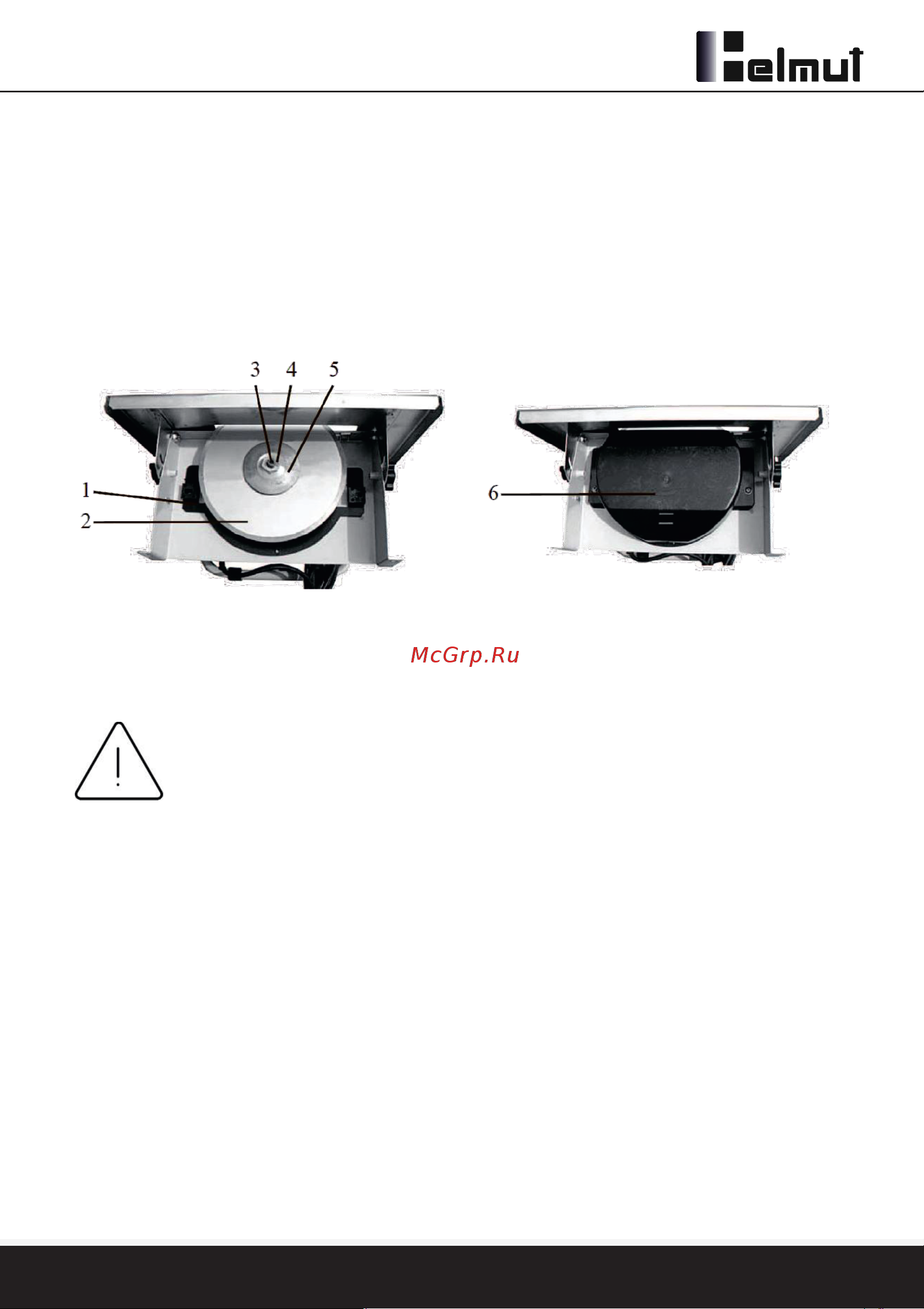

Рисунок 2 - Установка диска

1 – вставка диска; 2 – диск отрезной; 3 – шпиндель; 4 – гайка; 5 - фланец

Внимание!

Установка диска должна производится с учётом направления вращения самого

диска. Смотрите на маркировку отрезного диска. Если после установки

отрезного диска наблюдается биение режущей кромки, необходимо повторить

установку диска или сменить диск на другой.

- после монтажа диска установите и закрепите нижний защитный кожух 6

(рисунок 2);

Завершите сборку:

- установите и зафиксируйте параллельный упор 9 винтами фиксации 12

(смотрите рисунок 1);

- как показано на рисунке 3 на рабочем столе 5 установите и закрепите двумя

винтами 3 расклинивающий нож 2 (смотрите рисунок 3).

- на расклинивающем ноже 2 установите защитный кожух 7 и зафиксируйте

крепёжной гайкой 1. При правильном монтаже защитный кожух должен свободно

перемещаться в вертикальном положении.

- между основанием 9 (рисунок 3) и защитным кожухом 6 (рисунок 2) установите

поддон 8 (рисунок 3).

- в поддон 8 (рисунок 3) налейте воды для охлаждения отрезного диска.
