1.5 Подготовка к работе

Проверка угла атаки диска и регулировка лазерной метки

Все станки торговой марки REINTILER проходят настройку на заводе, но при транспортировке или

каких-либо ударных нагрузках может сбиться лазерная метка или сместиться угол атаки диска.

Рекомендуем проверить настройки этих параметров перед началом работ.

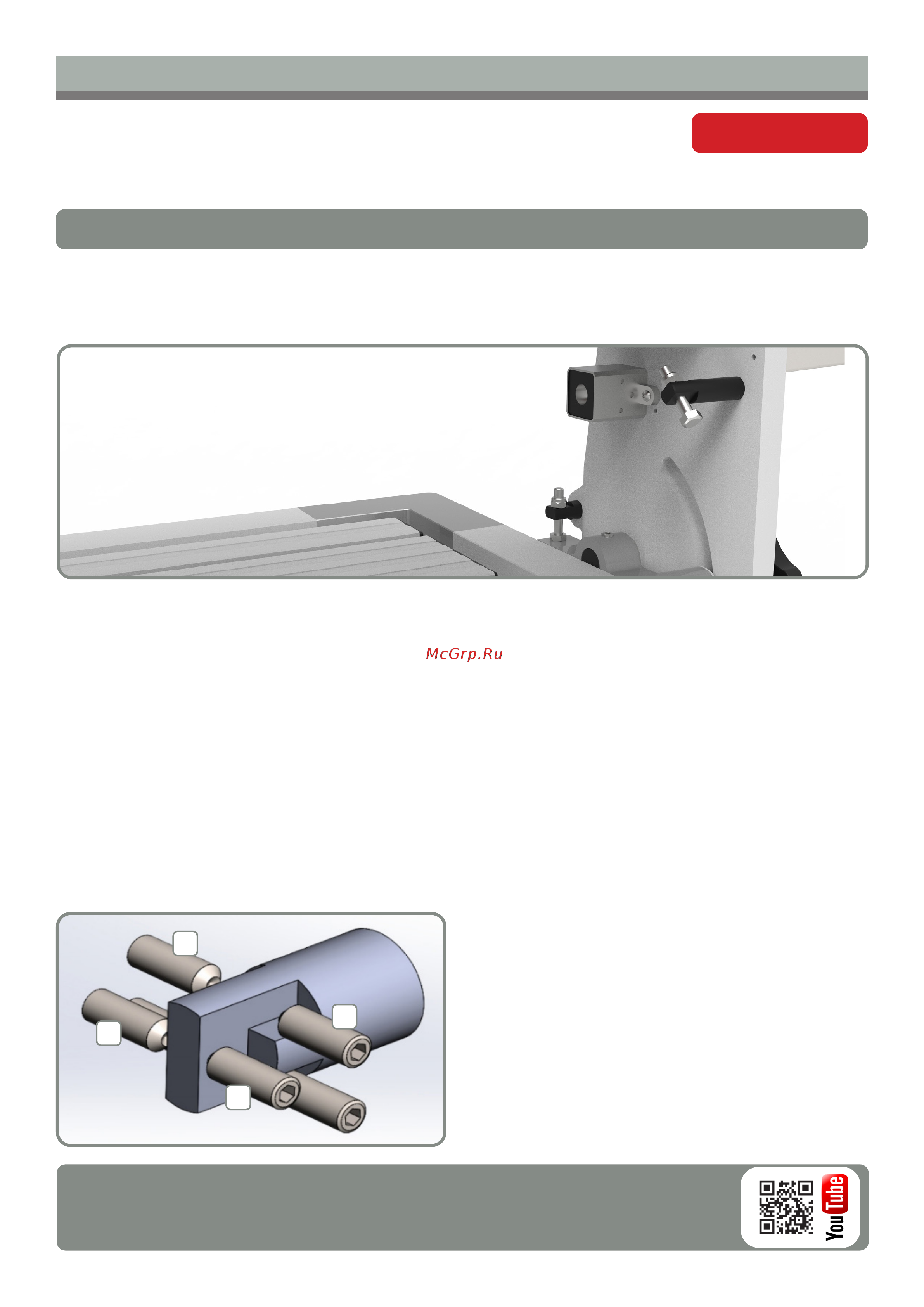

Схема расположения регулировочных винтов.

Позиция 1 - настройка вертикальной плоскости

маркера.

Позиция 2 - настройка положения луча относи-

тельно плоскости диска.

1) Для настройки лазерного маркера станок нужно установить на плоской и горизонтальной поверх-

ности. Установите диск с помощью набора инструментов. Включите лазерный маркер. Луч лазерного

маркера должен проходить по центру диска. Если имеются отклонения - необходимо произвести на-

стройку.

2) Лазер имеет шесть винтов. Спереди располагаются по два винта с каждой стороны - они отвечают за

настройку вертикальной плоскости.

3) Два винта, ближайших к опоре направляющих - регулируют положение лазера относительно пло-

скости диска.

Регулировка производится поочередной затяжкой и ослаблением винтов с противоположных сторон

корпуса лазера.

ВНИМАНИЕ! Одновременная затяжка болтов с обоих сторон может привести к повреждению регули-

ровочного механизма.

4) Результат регулировки лазерного маркера - луч проходит по центру диска. Каретка расположена в

точке максимального удаления от лазерного маркера.
