ПОДГОТОВКА К РАБОТЕ

1. Зафиксируйте опору станка.

2. Поднимите станок с одной из сторон, руки должны находится снаружи станка и не попадать

между опорой и корпусом стола. Двигатель должен быть зафиксирован или находится в край-

нем положении в противоположной стороне от места подъема.

ВНИМАНИЕ!!! Не защемите руки

3. Подтяните опору снизу, чтобы стопор попал в фиксирующий паз. Проверьте попал ли стопор в

паз с другой стороны, если нет, подтяните и его.

4. Повторите операции с другой стороны.

5. Установите рукоять (или блок управления с рукоятью для станков с автоматикой).

6. С помощью хомута идущего в комплекте, зафиксируйте защитный кожух двигателя на задней

части двигателя.

7. Перед началом работы установите консоли, упор, патрубок для отвода воды, подключите насос,

установите нужный диск. Используйте необходимый крепеж и инструмент, для этого смотрите

раздел «Комплектация».

УСТАНОВКА СТАНКА НА ОПОРЫ

ВНИМАНИЕ!!! Не защемите руки

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ (ПРИ НЕОБХОДИМОСТИ)

1. Используйте деталь 8 (Рисунок 1). Подключите широкую часть к водопроводу (подача холод-

ной воды). На узкую часть наденьте трубку и соедините с системой подачи воды станка, вместо

насоса.

2. Подключите патрубок для отвода воды к сливу.

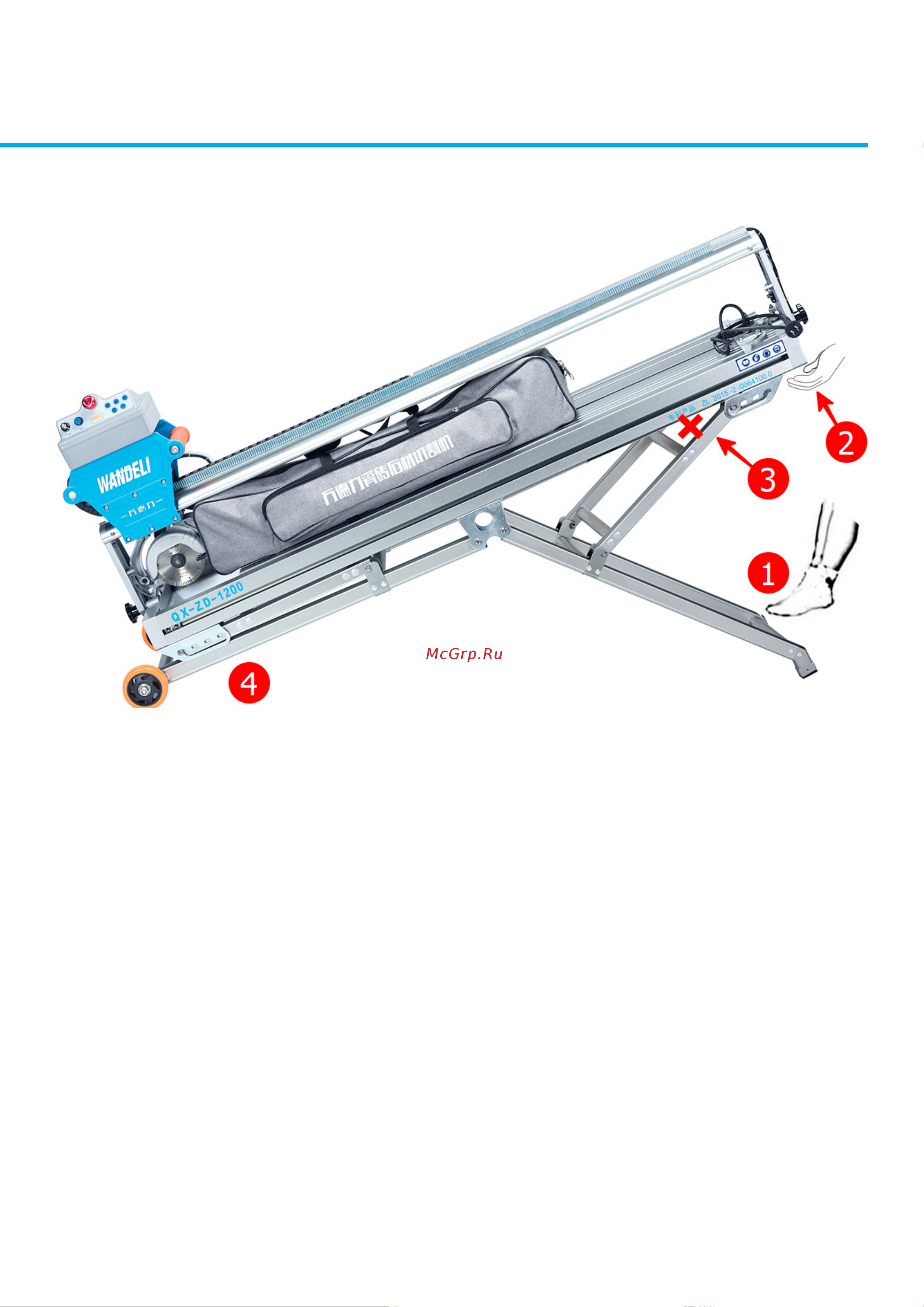

РИСУНОК 2 - УСТАНОВКА НА ОПОРЫ
