Инструкция по эксплуатации и техническому обслуживанию

Плиткорез электрический 9

Правила установки частей оборудования

ВНИМАНИЕ! Запрещается подсоединять штепсельную вилку к

источнику питания до полного завершения сборки и регулировки

станка, до прочтения и усвоения инструкций по безопасности и по

эксплуатации.

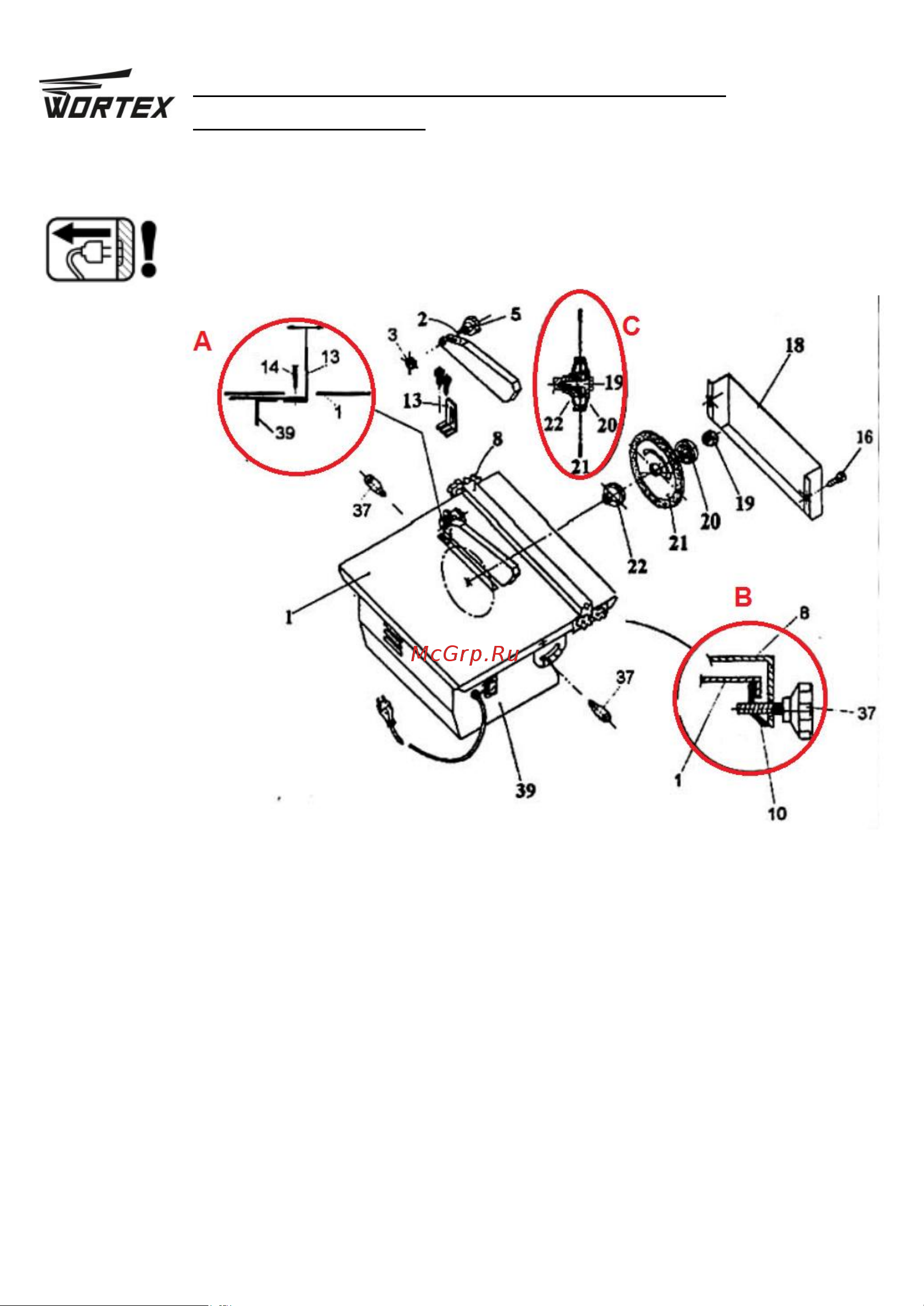

1. Соедините кронштейн 13 как показано на рисунке (часть А), но не затягивайте

винты.

2. Установите режущий алмазный диск согласно части С на рисунке:

- установите фланец 22 на шпиндель;

- установите режущий диск 21 на фланец 22, учитывая направление вращения

диска;

- установите фланец 20 и затяните гайкой (или винтом) (19);

3. Установите кронштейн 13 в одном направлении с режущим диском и крепко

закрепите кронштейн болтами;

4. Установите защитный кожух 2 и закрепите винтом-барашком и гайкой;

5. Произведите монтаж бокового кожуха 18 с помощью винтов 16.

6. Установите параллельную направляющую8 в соответствии с частью В.

7. Затяните зажимные фиксаторы 37 предварительно установив необходимый угол

наклона стола.

Замена режущего диска
