INSTRUKCJA ORYGINALNA

ZSZYWACZ AKUMULATOROWY

58G081

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA

SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ

INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO

WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

Ostrzeżenia bezpieczeństwa dla zszywacza

• Zawsze zakładaj, że narzędzie zawiera zszywki lub inne

elementy złączne. Nieostrożne obchodzenie się ze zszywaczem

może skutkować nieoczekiwanym wystrzeleniem elementów

złącznych i obrażeniami ciała.

• Nie kieruj narzędzia w stronę siebie ani nikogo w pobliżu.

Nieoczekiwane wystrzelenie urządzenia spowoduje wystrzelenie

elementu złącznego, powodując obrażenia.

• Nie uruchamiać narzędzia, dopóki nie zostanie ono

dociśnięte do obrabianego przedmiotu. Jeśli narzędzie nie

styka się z przedmiotem obrabianym, element złączny może

zostać odbity od celu.

• Odłączyć narzędzie od źródła zasilania, gdy element złączny

zablokuje się w narzędziu. Podczas usuwania zakleszczonego

elementu złącznego spust urządzenia może zostać przypadkowo

aktywowany, jeśli urządzenie jest podłączone.

• Nie używaj tego urządzenia do mocowania przewodów

elektrycznych. Nie jest przeznaczony do mocowania przewodów

elektrycznych i może uszkodzić izolację przewodów elektrycznych,

powodując w ten sposób porażenie prądem lub zagrożenie

pożarem.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego

założenia, stosowania środków zabezpieczających i

dodatkowych środków ochronnych, zawsze istnieje ryzyko

szczątkowe doznania urazów podczas pracy.

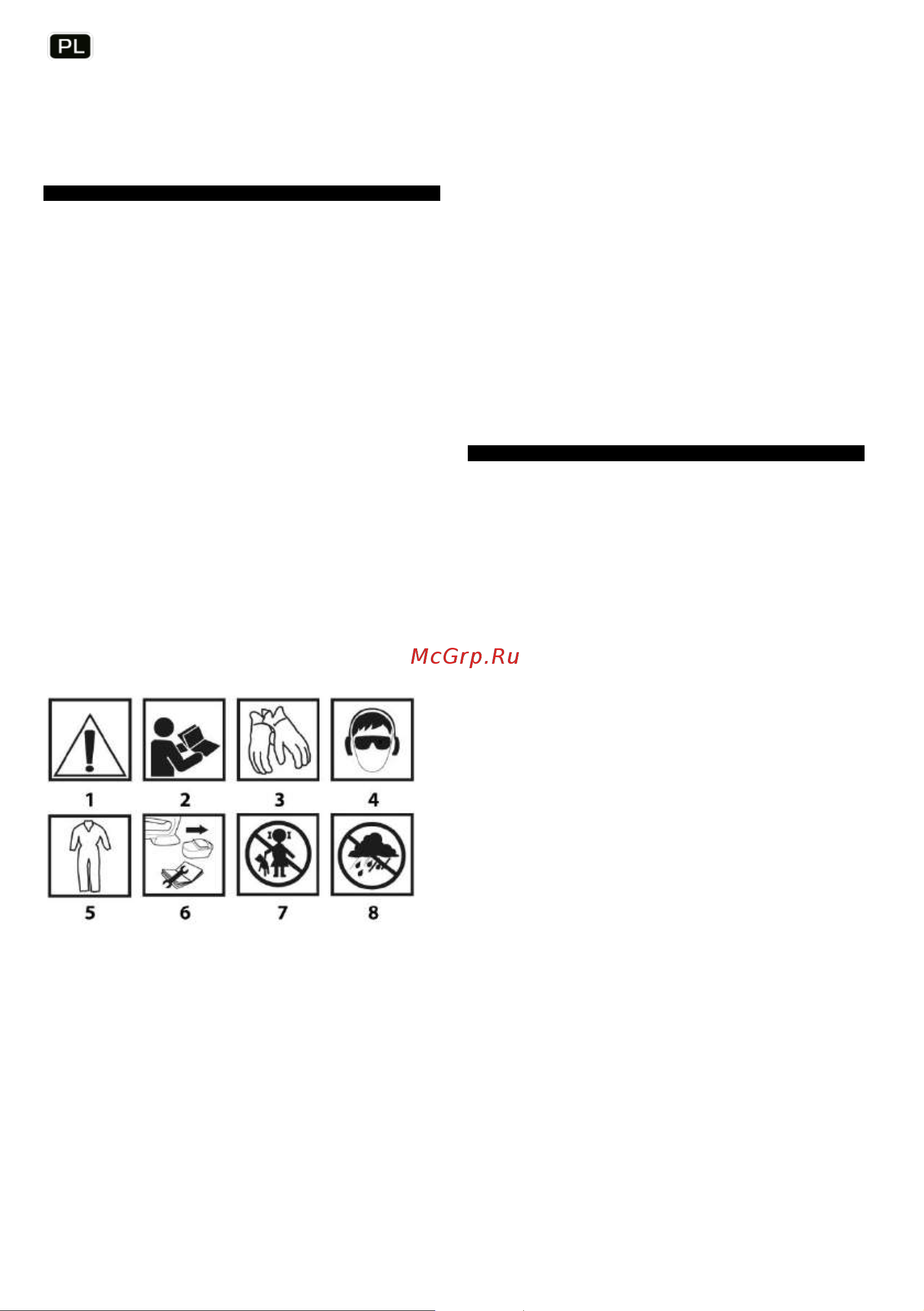

Objaśnienie zastosowanych piktogramów

1. Uwaga! Zachowaj szczególne środki ostrożności

2. OSTRZEŻENIE Przeczytaj instrukcję obsługi

3. Stosuj rękawice ochronne

4. Używaj środki ochrony osobistej (gogle ochronne, ochronniki

słuchu)

5. Używaj odzieży ochronnej

6. Wyjmij akumulator z urządzenia przed przystąpieniem do

czynności związanych z regulacją lub czyszczeniem.

7. Nie dopuszczać dzieci do narzędzia

8. Chroń urządzenie przed wilgocią

BUDOWA I ZASTOSOWANIE

Zszywacz akumulatorowy jest urządzeniem typu ręcznego. Napęd

stanowi silnik prądu stałego. Tego typu elektronarzędzie jest

przeznaczone do mocowania tektury, materiału izolacyjnego,

tkanin, folii, skóry i podobnych materiałów do powierzchni

drewnianych lub materiałów drewnopochodnych za pomocą

zszywek lub gwoździ.

Zszywacz przeznaczony jest wyłącznie do zastosowań

amatorskich.

OSTRZEŻENIE! Zszywacz nie jest przeznaczony do

mocowania przewodów elektrycznych. Nie wolno używać

urządzenia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach graficznych niniejszej instrukcji.

1. Wyzwalacz

2. Pokrętło regulacji głębokości

3. Spust

4. Przycisk oświetlenia

5. Przełącznik trybu wbijania

6. Kontrolka ostrzegawcza

7. Magazynek

8. Oświetlenie (diody LED)

9. Okienko podglądu

10. Pokrywa magazynka

11. Dźwignia blokady

12. Uchwyt

13. Pokrywa bijaka

* Mogą występować różnice między rysunkiem a wyrobem.

WYPOSAŻENIE I AKCESORIA

1. Klucz sześciokątny - 1 szt.

PRZYGOTOWANIE DO PRACY

SPRAWDZANIE MECHANIZMU KONTAKTOWEGO

• Usunąć wszystkie zszywki lub gwoździe z magazynku.

• Umieścić i wcisnąć wyzwalacz (1) na kawałku drewna i wcisnąć

spust (3). Wyzwalacz i spust powinny poruszać się swobodnie.

UWAGA! Nie używać elektronarzędzia, jeśli wyzwalacz lub

spust nie może się swobodnie poruszać.

• Umieścić zszywki lub gwoździe w magazynku.

• Włożyć akumulator do urządzenia.

• Umieścić i nacisnąć wyzwalacz (1) na obrabianym materiale bez

wciskania spustu (3) – urządzenie nie powinno zadziałać.

• Zwolnić nacisk na wyzwalacz (1) (wyzwalacz powinien

automatycznie powrócić do położenia pierwotnego).

• Wcisnąć spust (3) – urządzenie nie powinno zadziałać (rys. A).

OSTRZEŻENIE! Jeśli urządzenie zachowuje się inaczej niż

opisano powyżej nie należy podejmować pracy i skierować do

naprawy w autoryzowanym serwisie.

WKŁADANIE ZSZYWEK LUB GWOŹDZI DO MAGAZYNKA

UWAGA! Liczbę zszywek lub gwoździ pozostawionych w

magazynku można odczytać za pomocą okienka podglądu (8).

Jeśli w magazynku znajduje się wystarczająca ilość

zszywek/gwoździ okienko podglądu jest przezroczyste. W

przypadku małej ilości lub braku zszywek/gwoździ okienko

podglądu zostaje przesłonięte na czerwono.

• Wyjmij akumulator z elektronarzędzia.

• Naciśnij dźwignię blokady (11) i wysuń pokrywę magazynka (10)

(rys. B, C).

• Umieść zszywki / gwoździe na ścieżce kanału magazynka (rys.

D, E).

UWAGA! Upewnij się, że łączniki są umieszczone prawidłowo:

Zszywki są umieszczone na profilowanej stronie szyny, korona

zszywki znajduje się w górnej części magazynka (nogi są

skierowane z dala od korpusu elektronarzędzia) (rys. D) .

Gwoździe są umieszczone na profilowane stronie szyny, z

punktami gwoździ skierowanych w dół (rys. E).

• Zamknąć pokrywę magazynka (10), aż zaskoczy dźwignia

blokady (11).

• Podłącz akumulator ponownie do elektronarzędzia.

OSTRZEŻENIE! Nie umieszczaj elementów złącznych o różnej

długości. Nie umieszczaj zszywek i gwoździ zmieszanych ze

sobą.
