Технические характеристики

• Изделие изготовлено из нержавеющей стали.

• Номинальное напряжение 220 -240 В;

• Номинальная частота электрического тока 50 Гц;

• Потребляемая мощность 30 - 180 Вт в зависимости от модели;

• Температура поверхности* изделия 30 - 65 °С ±5 °С;

*Температура поверхности изделия зависит от выставленного уровня температуры и температуры

окружающей среды.

• По способу защиты от поражения электрическим током полотенцесушитель электрический

• относится к 1 классу защиты;

• Степень защиты от проникновения воды IPX4 (брызгозащищенные);

• Время нагрева полотенцесушителя зависит от мощности установленного в изделие нагреватель-

ного элемента и в среднем составляет 30-40 минут.

Комплектация изделия

• полотенцесушитель электрический – 1 шт.;

• крепление поворотное: 1 комплект (2 шт.) для F-образный поворотный, Ш-образный поворотный;

• крепление телескопическое:

-1 комплект (3 шт.) для П-образный;

-1 комплект (4 шт.) для М-образный, Ш-образный и моделей типа «Лесенка»;

• для моделей типа «Лесенка» модуль скрытого подключения со съемной кабель-вилкой - 1 шт.;

• паспорт – 1 шт.;

• упаковка - 1 шт.

Транспортировка и хранение полотенцесушителя

Транспортировку полотенцесушителя в упакованном виде можно осуществлять любым видом

крытого транспорта при условиях соблюдения правил перевозки грузов, исключающих механические

повреждения изделия. Хранение полотенцесушителя необходимо осуществлять в закрытом сухом

помещении.

Порядок установки

• Разметить и просверлить отверстия в стене;

• В отверстия вставить дюбели, приставить отражатели, приставить втулки, закрепить шурупами;

• Стойки вкрутить в гайки, которые располагаются на полотенцесушителе;

• Вставить полотенцесушитель стойками во втулки, закрепить винтами с помощью шестигранного

ключа.

Общие положения

Полотенцесушитель электрический бытовой предназначен для сушки текстильных

изделий и не является обогревательным прибором. Изготавливается в

соответствии с требованиями ТУ 27.51.24-002 63502961-2017, конструкторской

документацией, утвержденной в установленном порядке с соблюдением

санитарно-эпидемиологических требований.

Технический

паспорт

изделия

Технический

паспорт

изделия

Технический

паспорт

изделия

Полотенцесушитель

электрический

Полотенцесушитель

электрический

Полотенцесушитель

электрический

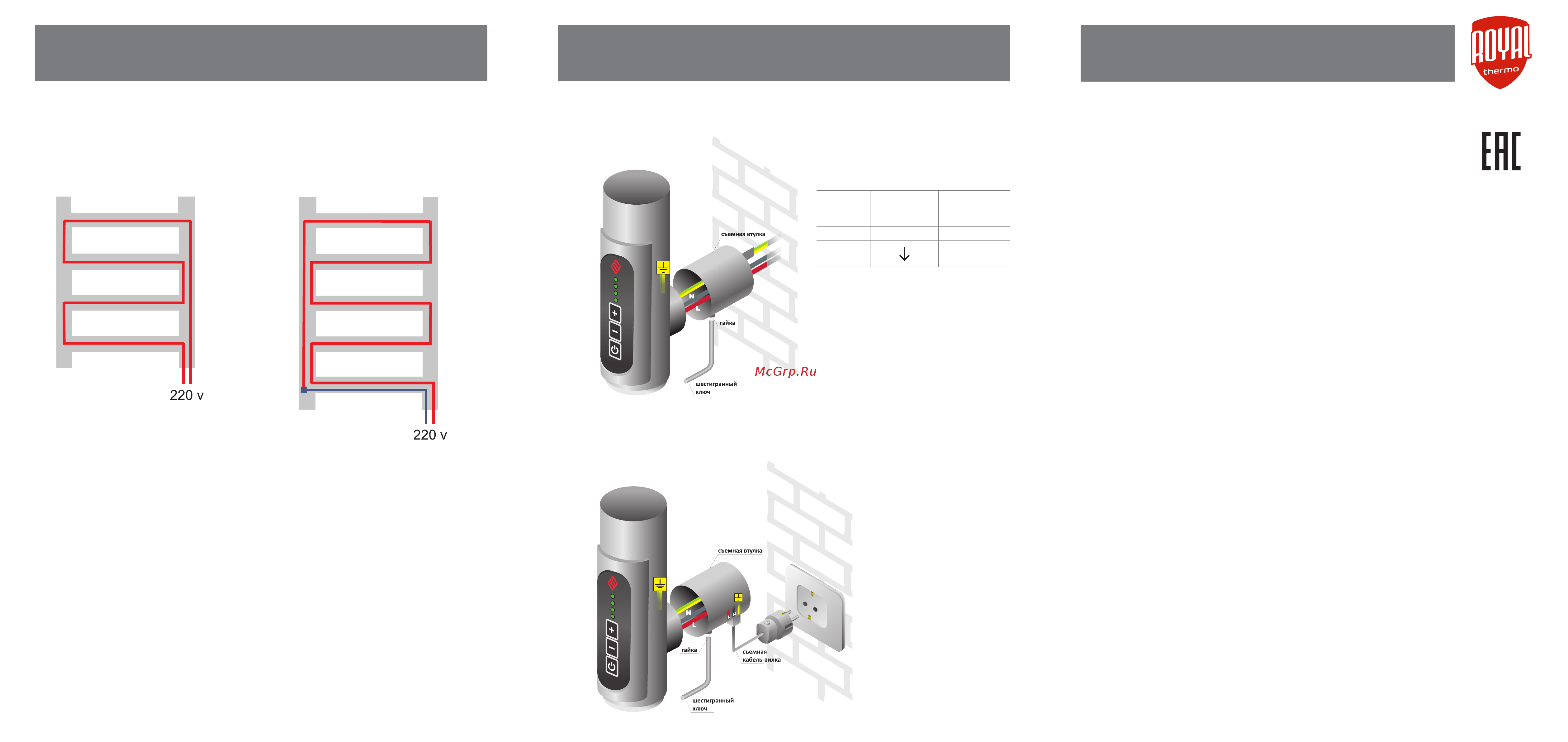

Схема протяжки нагревательного элемента и принцип

работы электрического полотенцесушителя

Четное колличество ребер Нечетное колличество ребер

• В связи с технологией протяжки нагревательного элемента в изделии возможен неравномерный

прогрев одной из стоек изделия в зависимотсти от мождели по количеству ребер (четное и нечет-

ное количество ребер). Неравномерность прогрева может составлять до 10 °С.

• при включении изделия сразу на max режим, прогрев изделия до максимальной температуры про-

исходит за 30-40 минут в зависимости от размера изделия.

• Нагрев изделия в первом (min) положении происходит через 15 минут и составляет ~40 °С (±3-5°С).

Каждое следующее положение переключателя увеличивает температуру изделия на 5-7 °С.

• Нагрев и остывание изделия между переключениями (1-2-3-4) происходит в течение 5-10 минут

между каждым положением (металл имеет инерцию).

• Возможен неравномерный прогрев ребер 3-5 °С (перекладин) в месте соприкосновения ребер со

стойкой, т.к. дополнительный подогрев краев ребер обеспечивает стойка.

• Остывание изделия с max до min положения зинимает от 20 до 25 минут

• Максимальная температура изделия составляет 65 °С (±5 °С)*.

* Не рекомендуется использовать изделие постоянно в максимальном режиме, т.к. температура

65 °С может доставить дискомфорт при соприкосновении с изделием.

Используйте максимальный режим только для кратковременной и быстрой просушки мокрых изде-

лий, т.к. электрический полотенцесушитель не является отопительным прибором.

Схема подключения

Схема 1. Подключение к скрытой проводке

Схема 2. Подключение при помощи кабель-вилки.

Цвет Обозначение Тип провода

Красный L Фаза

Черный N Нейтральный

Желто-

Зеленый

Заземление
