ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

- при смене и установке насадок;

- при длительном перерыве работы;

- при окончании работы или смены.

4.11. Запрещается работать с инструментом с незакрепленным

пальцем крепления пресс-насадки.

4.12. Инструмент при выполнении пресс-соединения должен быть

расположен под прямым углом к оси трубы. В противном случае

возможно вырывание инструмента из рук монтажника.

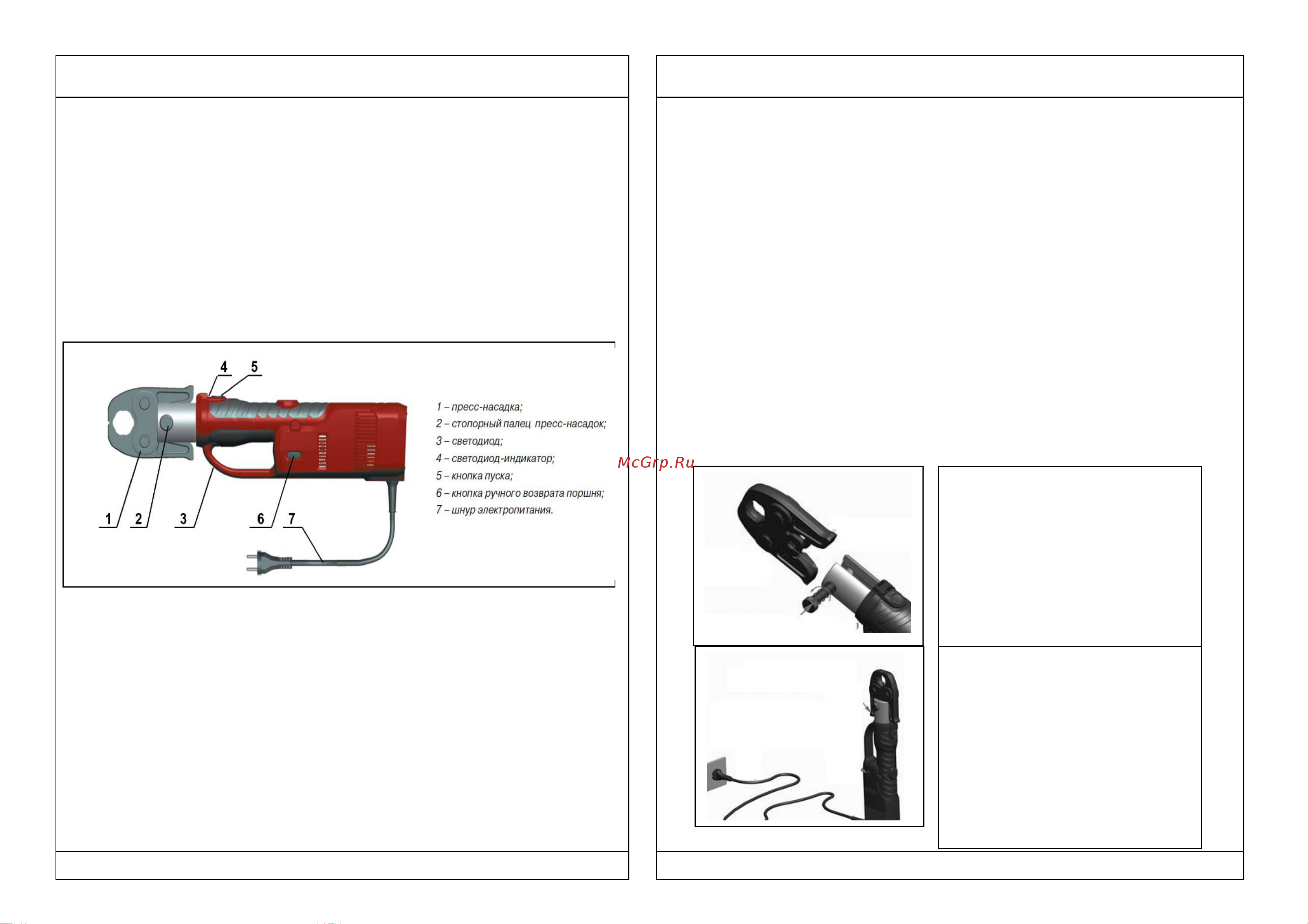

5. Конструкция

При нажатии кнопки пуска 2 включается электродвигатель,

нагнетая давление в гидроцилиндре. При этом шток выдвигается,

воздействуя на пресс-насадку, и приводя к смыканию губок. При

полном смыкании губок (выдвигании поршня на максимальную

длину) инструмент автоматически переходит в режим реверса.

При отпускание кнопки пуска электродвигатель немедленно

выключается. Гидроцилиндр снабжен двумя поршнями, поэтому

скорость прямого хода выше, чем скорость обратного хода. При

любой ошибке в работе инструмента подается звуковой и

световой сигнал.

При нажатии кнопки пуска световой индикатор горит в течение

20 сек.

ВНИМАНИЕ: Инструмент предназначен для повторно-

кратковременного режима работы. В течение 10 минутного

цикла, двигатель инструмента может быть включён не более,

чем на 2 минуты. Нарушение этого правила приведёт к

перегреву двигателя, резкой потере мощности и качества

опрессовки, а также к снижению срока службы инструмента.

6. Указания по работе с инструментом

6.1. Установка пресс-насадок на инструмент производится при

отключенном электропитании.

6.2. Профиль и размер типоразмер пресс-насадки должен

соответствовать применяемым фитингам.

6.3. Установка пресс-насадок производится только тогда, когда

прижимные ролики находятся в задвинутом положении.

6.4. Нажмите и поверните

стопорный палец 2 , при этом

за счет пружины он

выдвинется. Вставьте пресс-

насадку, нажмите и

поверните стопорный палец.

6.5.Включите инструмент в

электророзетку 220В.

Двойная зеленая вспышка

покажет, что микропроцессор

производит самодиагностику.

Непрерывный зеленый

сигнал свидетельствует о

положительном результате

самодиагностики и
