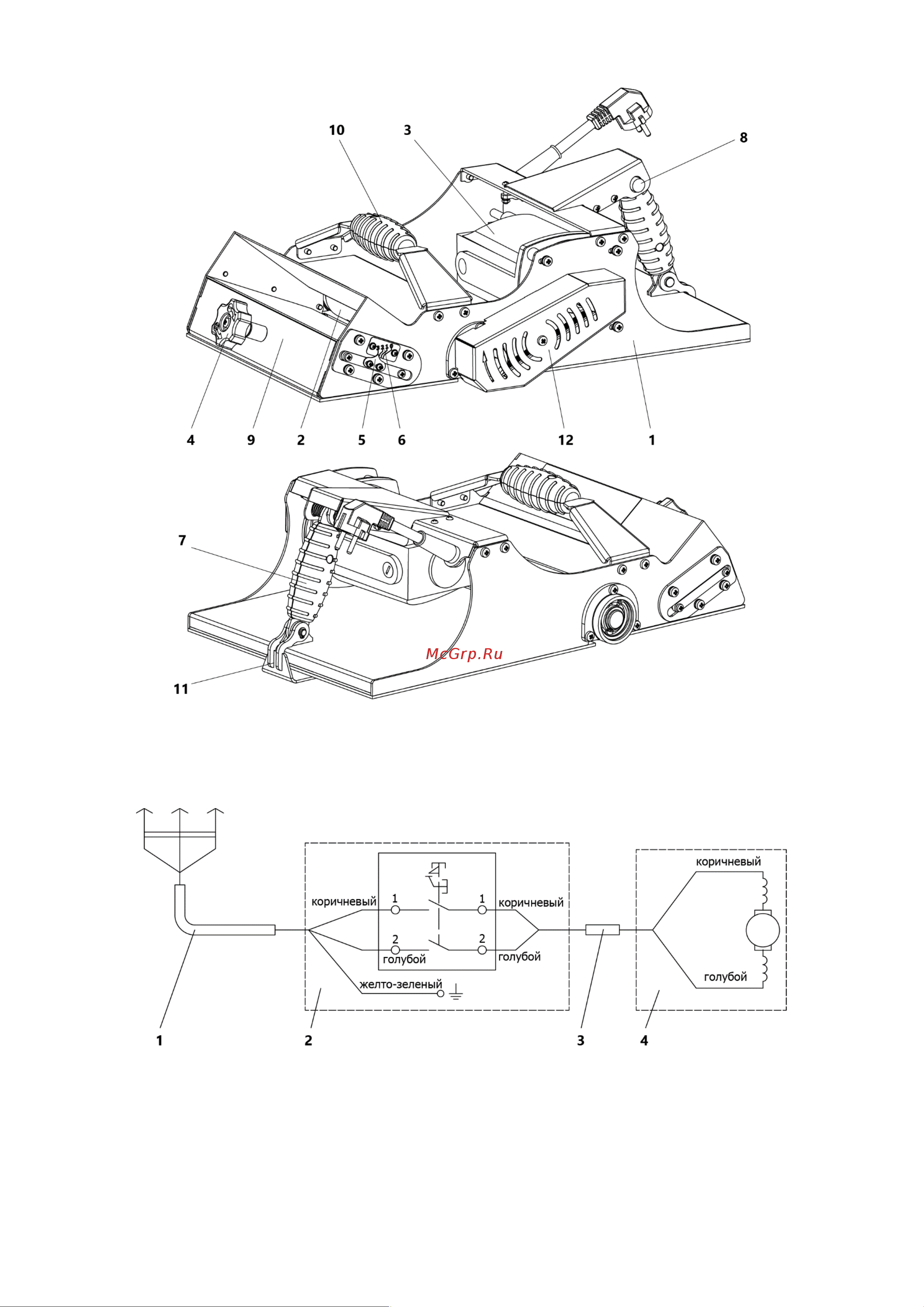

Рисунок 1. Общий вид рубанка

1 – корпус; 2 – ножевой вал; 3 – двигатель; 4 – ручка; 5 – указатель глубины строгания; 6 – шкала; 7 – ручка;

8 – фиксатор; 9 – передняя подошва; 10 – ручка; 11 – кронштейн; 12 – кожух

Схема электрических соединений представлена на рисунке 2.

Рисунок 2. Схема электрических соединений

1 – шнур питания со штепсельной вилкой, 2 – выключатель, 3 – шнур питания, 4 – коллекторный электродвигатель
