число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

Заполняет ремонтное предприятие

Гарантийный номер изделия __________________

Содержание ремонта (наименование и номер по схеме

замененной детали или узла, место и характер дефектов):

___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

3. Комплект поставки

№ Наименование Кол. Примечание

1. Рубанок ручной электрический РЭ-900-01 1

2. Кронштейн установки глубины фальца 1

3. Кронштейн крепления линейки 1

4. Винт зажимной (для крепления кронштейнов) 2 Могут быть

установлены на

изделии

5. Линейка с комплектом крепежа (винт, гайка) 1

6. Набор ключей в футляре (ключ шестигранный

S2,5 и ключ гаечный S8)

1 Установлен

на изделии

7. Пылесборник 1

8. Щетка 2

9. Руководство по эксплуатации 1

10. Адреса гарантийных мастерских по ремонту 1

11. Упаковка 1

4. Устройство и принцип работы

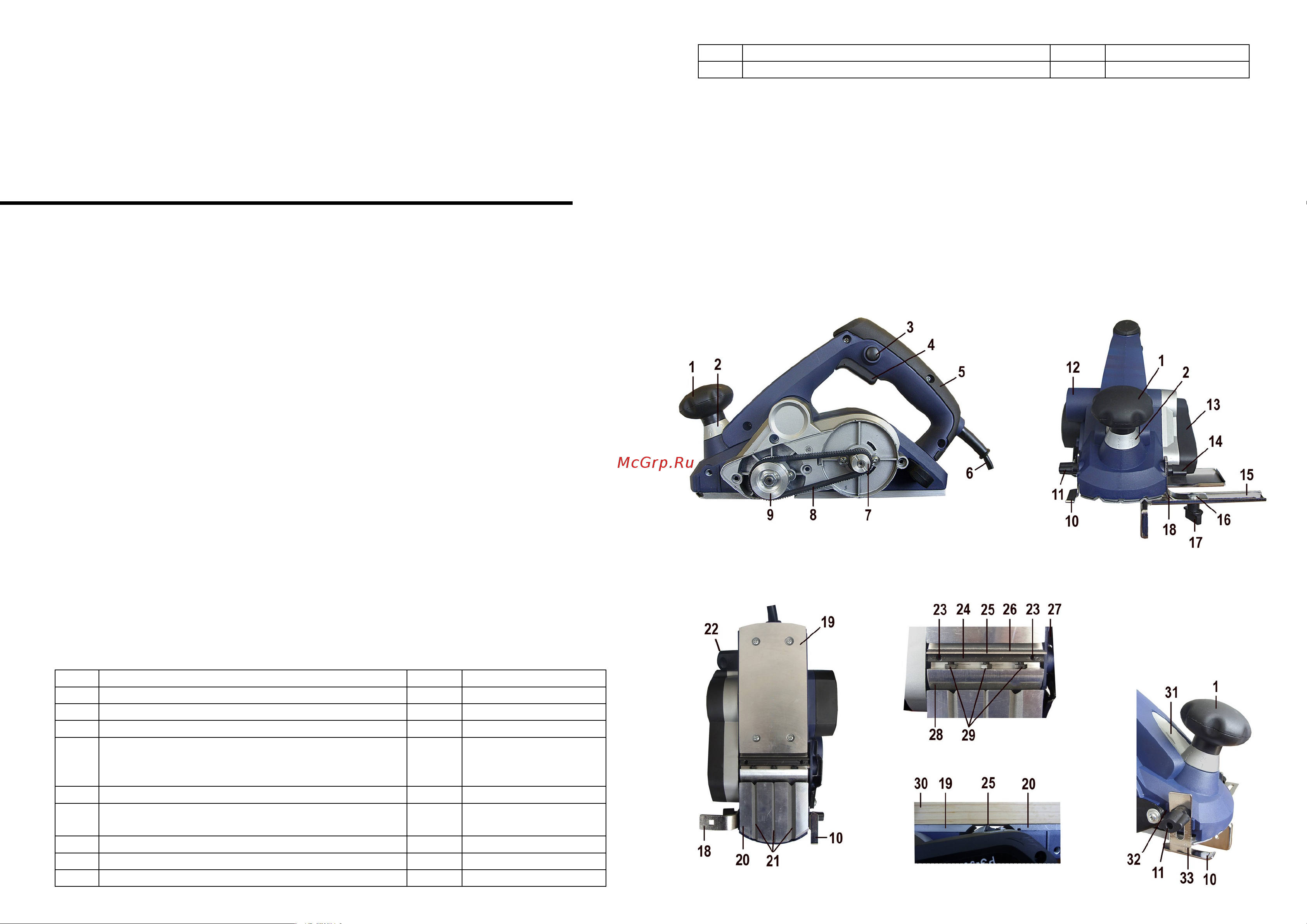

4.1. Рубанок состоит из следующих основных частей: электропривода, редуктора,

ручки с выключателем, барабана с ножами, опор передней и задней (см. рисунки).

4.2. В целях безопасного включения рубанка на нем установлен выключатель,

обеспечивающий блокировку от произвольного включения. Для включения рубанка

необходимо последовательно нажать на кнопку блокировки выключателя поз. 3 и на курок

выключателя поз. 4, при этом необходимо надежно удерживать руками рубанок, так как при

включении происходит рывок рубанка. Для отключения рубанка курок поз. 4 отпустить.

4.3. Установка глубины строгания производится вращением ручки поз. 1 и

контролируется по шкале поз. 2.

4.4. Линейка поз. 15 из комплекта поставки позволяет регулировать ширину при

строгании и выборки четверти. Линейка устанавливается и закрепляется на корпусе рубанка

через кронштейн поз. 18 согласно рисунку.

4.5. Кронштейн для установки глубины фальца поз. 10 предназначен для

регулирования размера глубины выборки.

4.6. Направляющий паз поз. 21 в основании передней опоры поз. 20 позволяет легко

вести рубанок при снятии фасок.

4.7. В корпусе рубанка предусмотрен патрубок поз. 12 для подключения

пылесборника.

4.8. Передача вращения от электропривода к барабану с ножами осуществляется через

редуктор, который состоит из ведущего шкива поз. 7 и ведомого шкива поз. 9, соединенных

между собой ремнем поз. 8.

5. Указания по технике безопасности

5.1. Электробезопасность при работе рубанком обеспечивается его двойной

изоляцией.

5.2. Рубанок следует применять только в соответствии с назначением, указанным в РЭ.

5.3. Запрещается:

- эксплуатировать рубанок в условиях воздействия капель и брызг, а также на открытых

площадках во время дождя или снегопада;

- эксплуатировать рубанок во взрывоопасных помещениях или с химически активной

средой, разрушающей металлы и изоляцию;
